直列三缸汽车发动机缸体结构设计

　　这款直列三缸发动机缸体是内燃机动力总成的核心承载构件，在乘用车动力系统中承担着多重关键功能，日常工况下需要承受燃烧过程产生的高温高压冲击，同时为曲柄连杆机构、配气机构、润滑系统、冷却系统提供安装定位基准。从实际应用场景来看，这类三缸缸体多用于小排量经济型乘用车、混动车型的增程器单元，相比传统四缸结构拥有更紧凑的轴向尺寸，能够在有限的发动机舱空间内为电机、电池包等混动组件预留布置空间，同时降低整机自重，对整车轻量化和燃油经济性提升有明显帮助。

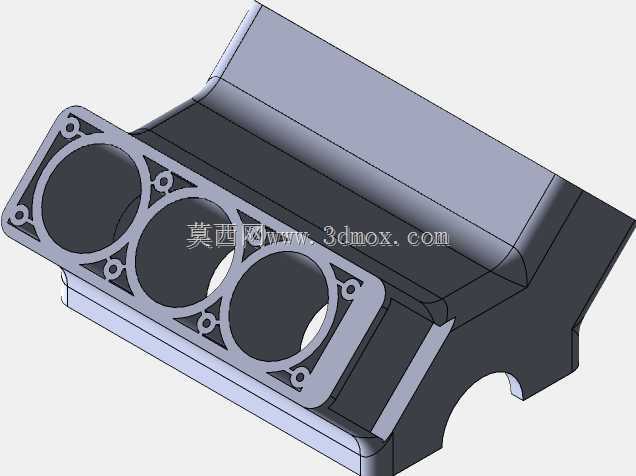

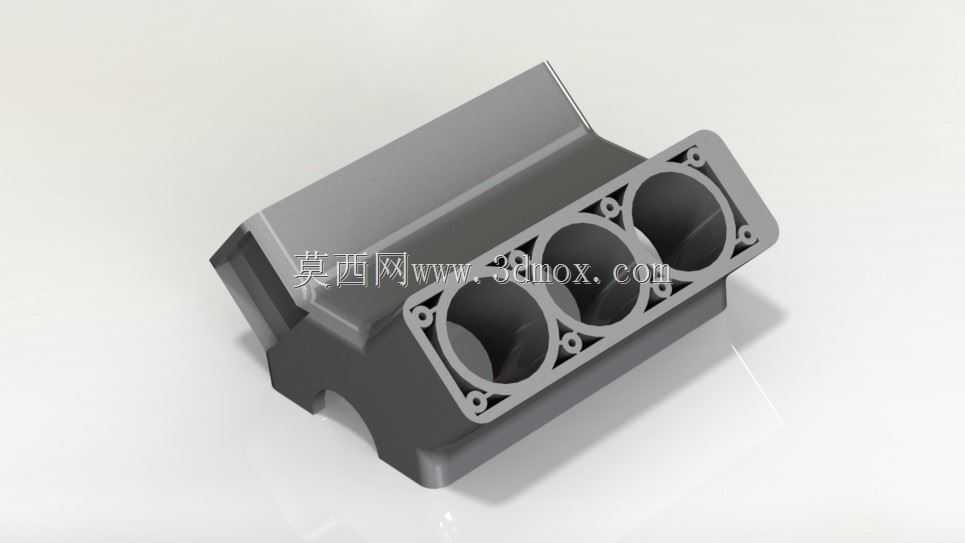

　　从结构设计思路来看，该缸体采用直列三缸等缸径排布方式，缸筒周边设计有均匀分布的螺栓安装孔，用于和气缸盖完成紧固连接，孔位的位置度公差直接影响缸垫的密封性能，设计时需要结合螺栓预紧力的分布做有限元校核，避免缸盖压紧后出现缸筒变形量超差，导致活塞环密封失效、机油异常消耗等问题。缸体侧面集成了加强筋结构，并非随意布置的凸起，而是根据燃烧做功时的应力分布走向设计，能够在不额外增加过多壁厚的前提下提升缸体整体刚性，抑制做功过程中产生的结构振动，这也是三缸机设计中平衡NVH性能的关键细节之一。

　　在功能特性层面，缸体内部预留了完整的冷却水道和润滑油道，冷却水道围绕每个缸筒形成闭环流路，能够保证做功过程中缸筒各区域温度均匀，避免局部过热导致的热变形，同时控制缸壁温度在润滑油工作的合理区间，防止机油高温碳化失效；润滑油道则从主油道延伸至每个曲轴主轴颈、凸轮轴安装位，为运动副提供持续的压力润滑，减少摩擦损耗。缸体下部的曲轴箱结构采用龙门式设计，相比平分式结构拥有更高的弯曲刚度，能够承受更高的爆发压力，适配涡轮增压机型的动力输出需求，曲轴安装孔的同轴度公差需要严格控制，否则会导致曲轴运转阻力增大，甚至出现烧瓦等严重故障。

　　关于安装边界与尺寸配合，该缸体的前端面预留了正时系统、水泵、机油泵的安装定位面，各安装孔的位置需要和前端轮系的中心距匹配，保证皮带或链条的张紧度处于合理范围；后端面则对接变速箱壳体，定位销孔的位置精度直接影响动力总成的装配同轴度，避免曲轴输出端和变速箱输入轴出现偏载。缸体顶面的平面度要求控制在0.05mm以内，表面粗糙度需要达到密封要求，防止燃烧室漏气、冷却液渗漏。缸筒内壁的珩磨网纹有明确的角度和深度要求，能够在活塞往复运动时储存适量机油，保证润滑效果同时减少机油上窜进入燃烧室。

　　在实际建模过程中，这类缸体的设计需要优先考虑铸造工艺的可行性，壁厚要尽量保持均匀，避免出现壁厚突变导致的铸造缩孔、裂纹等缺陷，水道和油道的走向要避免出现无法清砂的死角，同时预留出机加工的定位基准面，保证后续机加工工序的尺寸精度。对于结构设计从业者来说，这类缸体模型可以作为小排量内燃机结构设计的参考样本，理解动力核心部件的设计逻辑，掌握应力分布、密封设计、工艺可行性之间的平衡思路，在后续的动力总成相关设计工作中能够更贴合实际工程需求，避免出现只考虑外观结构而忽略实际装配、工艺、工况需求的设计问题。
