星型航空发动机气缸组件结构设计

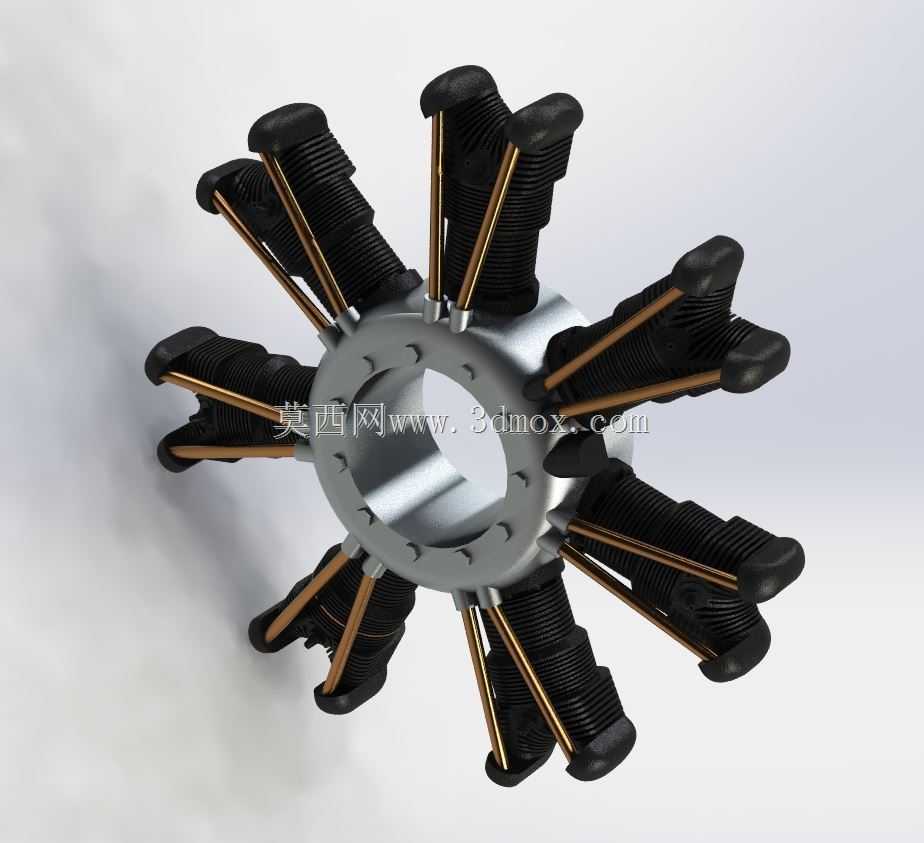

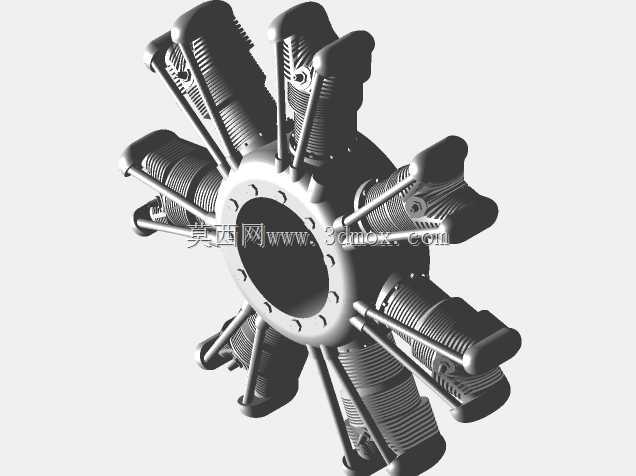

　　本次呈现的是星型排布的航空活塞发动机气缸总成结构，这类动力构型最早广泛应用于早期螺旋桨飞行器，凭借单曲轴多缸径向排布的特性，在同排量级别下能实现更紧凑的轴向尺寸，适配早期轻型飞机、通航作业飞行器的机头安装空间需求，相比直列、V型动力布局，星型结构的迎风面散热条件更优，在风冷散热的技术路线下能有效降低气缸工作热负荷，减少额外散热系统的重量占比。从结构功能来看，每一组径向伸出的单元为独立气缸组件，包含散热鳍片本体、活塞连杆衔接端、气门安装位三个核心部分，中心的环形基座为曲轴箱安装座，周向均匀分布的螺栓孔用于固定各气缸缸体，中心通孔用于容纳曲轴主轴颈，各气缸的连杆通过关节轴承汇聚在曲轴曲柄销上，实现活塞往复运动到曲轴旋转运动的转换。

　　设计过程中首先要确定缸体数量与排布夹角，图中结构为9缸径向排布，相邻气缸夹角为40度，这种等角度排布能让各缸点火间隔均匀，曲轴运转的动平衡性能更优，避免周期性扭矩波动带来的整机振动；每个气缸的散热鳍片采用等间距环形排布，鳍片厚度与间距根据风冷气流流速设定，在飞行器巡航状态下，迎面气流可直接冲刷每一片鳍片表面，将气缸燃烧产生的热量快速带走，无需额外设置水冷管路、水泵、散热器等附件，降低动力系统的整体复杂度与故障率。安装边界方面，中心曲轴箱基座的端面法兰设置有12个均布的安装孔，孔位公差按照H7级精度设计，保证各缸安装后轴线与曲轴中心的垂直度误差控制在0.02mm以内，避免连杆运动过程中出现偏磨；每个气缸的外端为燃烧室与气门安装区域，

　　预留的火花塞安装孔位于气缸轴线偏置位置，适配双点火系统的安装需求，提升高空低气压环境下的点火可靠性；连杆与活塞的衔接部位采用浮动销设计，销孔内设置有润滑油道，与曲轴箱内的压力润滑系统连通，保证高转速工况下的摩擦副润滑充分。这类结构除了航空领域应用外，在部分轻型通航设备、小型竞速载具、复古动力复刻项目中也有应用场景，设计时需要重点考虑各缸的进气均匀性，由于径向排布的结构特性，进气总管设置在曲轴箱前端，通过等长度的进气歧管连接各缸进气道，避免不同位置气缸的进气量差异导致的功率输出不均；排气接口统一设置在气缸下侧，汇聚后从发动机短舱下侧排出，避免高温废气冲刷机身蒙皮结构。从建模逻辑来看，首先绘制中心曲轴箱的环形基体，

　　确定基准轴线与各缸的分角度基准面，在每个基准面上绘制气缸的外轮廓与散热鳍片的截面草图，通过圆周阵列命令生成全部气缸结构，再对安装孔、油道、气门座等细部特征进行逐一细化，建模过程中需要注意各零件的装配干涉检查，尤其是连杆运动包络面与曲轴箱内壁的间隙，预留至少2mm的安全间隙，避免高速运转时出现运动碰撞；散热鳍片的根部做R0.5mm的圆角过渡，降低应力集中系数，避免气缸在冷热交变工况下出现鳍片根部开裂的问题。
