异形法兰连接结构件三维设计

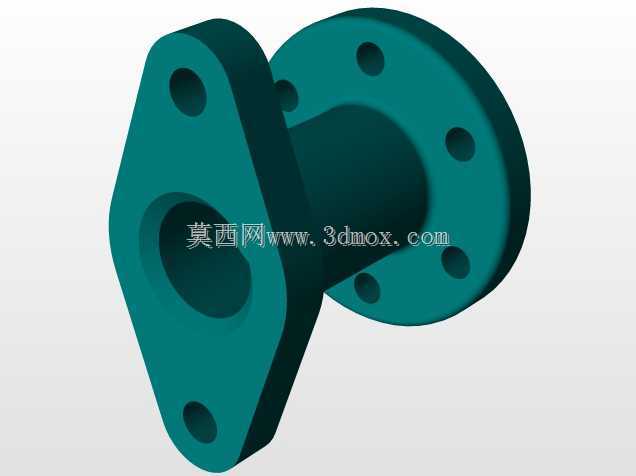

　　这款异形法兰连接结构件，主要应用在管路系统的非标准对接场景中，区别于常规圆形法兰的同轴等径对接需求，这类结构件往往用在管路走向存在角度偏移、对接端安装面形状受限的工况里，比如小型液压站的阀组外接管路、化工试验装置的非标管路对接、小型动力设备的流体进出口转接位置，都能看到这类结构的实际应用。从实际使用功能来看，它一端采用菱形带安装孔的法兰面，适配安装空间受限、无法布置整圈螺栓的安装位，三个安装孔呈三角分布，在有限的安装面上能保证足够的连接压紧力，避免管路承压后出现渗漏；另一端为标准圆形法兰面，可与常规同规格圆形法兰直接对接，不需要额外加工过渡转接件，能大幅降低现场安装的改造成本。设计过程中，首先要确认两端对接面的安装边界：

　　菱形端的三个安装孔中心距需要匹配对接设备的预留安装孔位，孔位公差控制在自由公差范围内即可，避免安装时出现孔位错位无法穿装螺栓的问题；圆形法兰端的螺栓孔数量、孔径、中心圆直径严格匹配对应压力等级的标准法兰尺寸，保证对接时的密封面贴合度，密封面处预留了足够的压紧宽度，适配非金属平垫片的密封需求，当管路输送低压流体时，依靠螺栓的预紧力压紧垫片即可实现可靠密封。中间的连通通道做了等径过渡设计，没有出现通径突变的结构，能减少流体流经时的局部阻力损失，降低管路系统的压损，对于输送带有细小颗粒的流体工况，平滑的内壁过渡也能减少颗粒堆积堵塞的风险。结构的壁厚设计参考了同压力等级的标准法兰壁厚，在菱形法兰与圆形法兰的衔接位置做了圆弧过渡处理，

　　避免直角连接处出现应力集中，当管路存在小幅振动时，过渡圆弧能分散应力，降低连接部位长期受振出现裂纹的概率。安装边界方面，菱形端的外轮廓尺寸需要小于安装位的预留空间，保证安装时扳手有足够的操作空间来拧紧螺栓，圆形法兰端的外圆尺寸与对接标准法兰一致，不需要额外扩大安装预留孔。实际选型使用时，需要先确认两端的通径尺寸、对接法兰的压力等级、安装面的空间尺寸是否匹配，若用于有腐蚀介质的输送场景，可根据介质特性调整零件材质，比如选用不锈钢或者做表面防腐处理，常规低压水油管路场景使用普通碳钢材质即可满足强度需求。建模过程中，两端法兰的安装孔位置需要做同轴度校验，避免安装后管路出现额外的安装应力，中间连接段的长度可根据实际管路的间距需求做调整，

　　不需要改动两端法兰的安装尺寸即可适配不同的安装间距，这类转接结构件的优势就在于可以在不改动原有设备接口的前提下，实现不同形式法兰的快速对接，减少现场管路改造的工作量，也能避免非标焊接带来的焊接变形、焊渣残留等问题，整体加工可采用一体铸造成型后再机加工密封面与安装孔，加工工艺成熟，批量生产的成本也相对可控。
