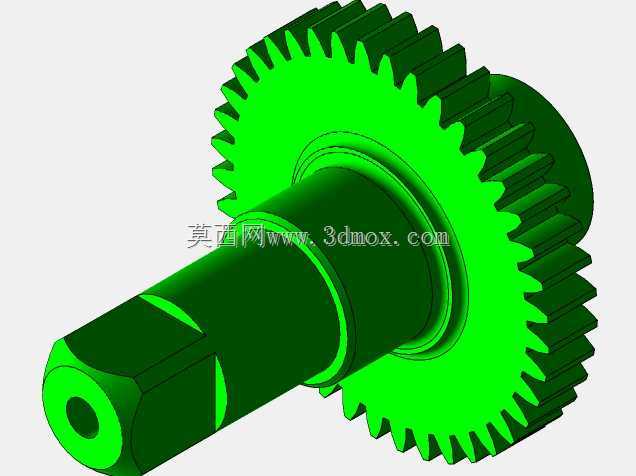

带轴一体式渐开线圆柱齿轮传动件

　　这款轴齿一体式传动构件，是小功率传动场景中极为常见的动力传递部件，常见于小型输送线驱动端、轻工包装设备的进给机构、台式加工设备的主轴传动单元，也会出现在部分小型农机的辅助传动链路里，替代传统分体式齿轮与轴的键连接结构，从根源上减少了装配累计误差带来的传动回差。从结构设计逻辑来看，采用轴与齿轮同坯加工的形式，省去了齿轮与轴之间的键槽、定位轴肩的冗余配合结构，一方面减少了传动过程中键连接带来的应力集中点，提升了交变载荷下的结构疲劳寿命，另一方面也压缩了整个传动副的轴向安装尺寸，对于安装空间局促的紧凑型传动箱而言，这种结构能有效缩减箱体的整体轮廓，降低设备的整体占地空间。齿部采用标准渐开线圆柱直齿齿形，齿向无螺旋角，

　　加工时无需专用螺旋加工工装，普通滚齿机即可完成齿形加工，加工成本相对斜齿结构更低，同时直齿结构不存在轴向分力，两端支撑轴承无需额外承受轴向载荷，可选用更经济的深沟球轴承作为支撑件，进一步降低整套传动机构的物料成本。轴段部分做了分级变径设计，靠近齿轮的轴段直径更大，用于承受齿部传递扭矩时的弯曲应力，远离齿轮的轴端做了扁位结构，用于安装联轴器或者同步带轮，避免传动过程中配合件出现周向打滑，轴端中心位置设计有内孔，既可以作为加工时的顶尖定位基准，也能在部分穿线需求的场景中作为走线通道，或是通入润滑介质对前端配合轴承进行润滑。从安装边界来看，整个构件的轴向定位依靠齿轮端面与轴肩的贴合面实现，装配时仅需要将轴段穿入箱体对应轴承位，

　　通过轴用挡圈或者端盖压紧即可完成轴向固定，无需额外调整齿轮的啮合间隙，因为同坯加工的结构已经保证了齿部与轴段的同轴度，装配后齿圈径向跳动量可以控制在极小范围内，能有效降低传动过程中的齿面冲击与运行噪音。在实际工况适配中，这种轴齿结构更适合转速不超过1500rpm、传递扭矩在50N·m以内的中低速轻载场景，齿面经过常规调质处理即可满足使用需求，若应用在启停频繁的工况下，可对齿面做高频淬火处理提升齿面硬度，减少频繁冲击带来的齿面磨损。不同于分体式齿轮需要分别控制轴的加工精度、齿轮内孔精度、键的配合精度，轴齿一体结构仅需要控制两端轴颈的同轴度、齿形精度即可，加工环节的公差管控点更少，批量生产时的品质一致性更容易保证，

　　也减少了装配环节的选配工序，能有效提升整机组装的效率。在润滑适配方面，直齿结构对润滑方式的兼容性更强，无论是采用油脂润滑还是稀油飞溅润滑都能满足齿面的润滑需求，不会因为螺旋角的存在导致稀油沿齿向流动出现漏油问题，对于密封结构简单的开式传动场景也能适配。需要注意的是，这种一体结构如果出现齿面磨损或者轴段拉伤，无法像分体结构那样单独更换齿轮或者轴，需要整体更换构件，因此设计时会根据目标工况的额定载荷预留1.5倍以上的安全系数，避免过载导致构件整体失效，通常在设计阶段会通过有限元分析对轴段的弯曲应力、齿根的弯曲强度、齿面的接触应力分别做校核，确保在额定载荷下各部位的应力值都低于材料的许用应力值。
