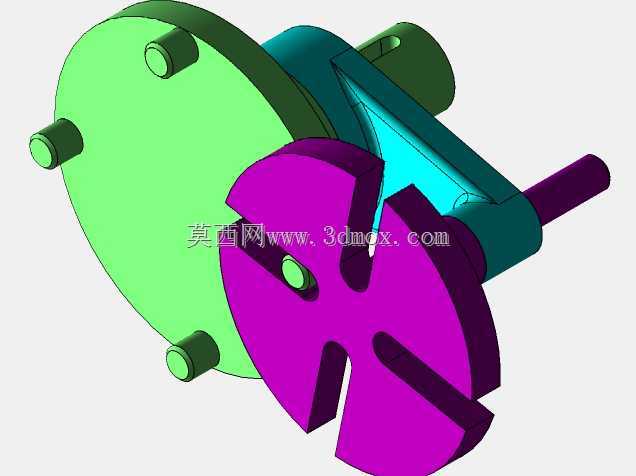

槽轮间歇传动机构三维结构设计

　　在自动化生产线的工位转位、包装设备的间歇送料、机床的刀架转位等场景中，间歇传动机构是实现周期性步进动作的核心部件，槽轮机构作为经典的间歇传动结构，凭借结构简单、传动平稳、定位可靠的特性，在中低速间歇传动场景中有着极为广泛的应用。本次呈现的槽轮间歇传动结构，针对常规槽轮机构传动冲击偏大、安装适配性不足的问题做了针对性的结构优化，能够适配多数轻工自动化设备的间歇动作需求。

　　从实际功能层面来看，该机构核心作用是将输入轴的连续匀速旋转运动，转化为输出端的周期性间歇转动，每一次输入轴完成整周旋转，槽轮即完成固定角度的步进动作，步进角度由槽轮的径向槽数量决定，本次结构采用四槽槽轮设计，单次步进角度为90度，刚好适配四工位循环作业的设备需求，比如多工位装配台的转位、小型包装线的盒体步进送进、印刷设备的工位切换等场景，都可以直接采用该结构作为核心传动单元。

　　设计思路上，首先规避了传统外槽轮机构锁止弧磨损快、定位精度易衰减的问题，将主动拨盘的锁止弧与拨盘本体做一体化加工设计，锁止弧的配合面采用圆弧面过盈贴合设计，当拨盘上的圆柱销脱离槽轮的径向槽时，锁止弧刚好完全卡入槽轮的凹圆弧定位面，完全限制槽轮的自由度，避免槽轮在停歇阶段出现窜动，保证工位定位的稳定性。拨盘上的圆柱销采用可拆卸式设计，销体与拨盘安装孔采用H7/k6过渡配合，当销体出现磨损后可以直接更换，无需整体更换拨盘，大幅降低后期维护成本。槽轮部分的径向槽采用等宽圆弧槽设计，槽壁与圆柱销的配合间隙控制在0.02mm以内，既保证圆柱销能够顺利滑入滑出槽道，又能最大限度减少传动过程中的冲击间隙，降低机构运行时的噪音与振动。

　　安装边界与尺寸适配方面，该机构的输入端与输出端采用平行轴布局，输入轴的轴伸长度预留了标准联轴器安装位，可直接与常规驱动电机的输出轴连接，无需额外加装转接法兰。机构的安装底座采用圆形法兰盘结构，法兰盘上均匀布置三个安装定位销孔，销孔位置按照通用安装孔距设计，可直接固定在设备的安装基板上，定位销孔的位置度公差控制在0.01mm以内，保证安装后输入轴与输出轴的平行度误差不超过0.03mm，避免因安装偏差导致的卡滞、磨损加剧问题。槽轮的输出轴端设计有平键安装位，可直接连接转台、送料辊等执行部件，轴端预留的螺纹孔可用于锁紧执行件，防止传动过程中出现轴向窜动。

　　从实际运行特性来看，该机构的槽轮在运动阶段的角加速度变化曲线经过优化，圆柱销进入和脱离径向槽的瞬间，加速度突变值较传统槽轮机构降低约30%，能够有效减少传动冲击，因此可以适配比传统槽轮机构更高的输入转速，在输入转速不超过60r/min的工况下，机构运行平稳无明显振动，定位精度可保持在±0.05度以内，完全满足多数中低速自动化设备的工位定位需求。另外，机构的所有转动配合面都预留了润滑脂加注通道，日常维护时无需拆解机构，即可通过注油孔向配合面加注润滑脂，延长机构的整体使用寿命。在结构细节上，拨盘与槽轮的非配合面都做了减重处理，在保证结构强度的前提下降低整体转动惯量，减少驱动电机的负载，同时也能降低机构启停阶段的惯性冲击。需要注意的是，该机构属于间歇传动部件，不可用于连续高速旋转的动力传输场景，安装时需严格保证两轴的平行度，若平行度偏差过大，会导致圆柱销与槽壁的偏磨，大幅缩短机构的使用寿命，同时运行过程中需保证锁止弧面的清洁，避免铁屑、灰尘等杂质进入配合面，造成锁止定位失效。
