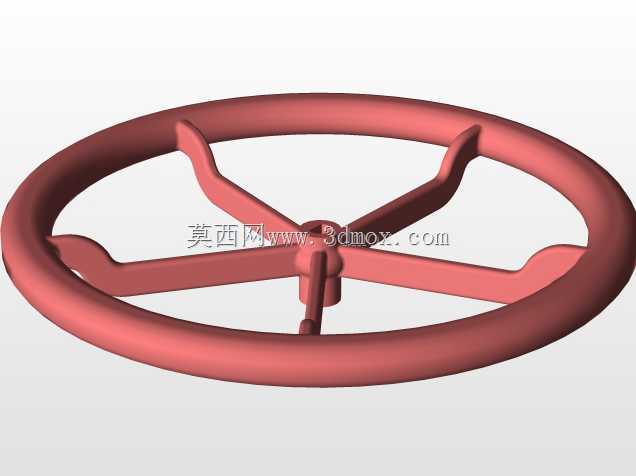

五辐式手轮操作件三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:436993
  • 五辐式手轮操作件三维结构设计

  这类五辐结构手轮是工业现场手动操控类部件里应用极广的一类,常见于各类需要手动调节行程、开关通断、锁紧定位的设备工位,比如管道阀门的启闭操作端、机床工作台的进给调节端、工装夹具的锁紧操作位、化工容器的人孔锁紧结构上,但凡需要人工施加旋转扭矩完成操作、且操作位置不需要频繁接入动力源的场景,基本都能见到这类结构的手轮。

  从实际使用的功能特性来看,这类手轮的核心作用是把人手施加的周向握力,通过轮辐传递到中心的安装轴孔位置,带动配套的阀杆、丝杠、锁紧轴做旋转运动,最终实现对应的调节或锁紧动作。和直柄式手把相比,轮盘式的结构能提供更大的力臂,同等手力下可以输出更大的操作扭矩,不需要额外加力杆就能完成多数中低负载的操作动作,同时圆形轮缘没有突出的尖锐棱角,现场操作人员误碰的时候不容易造成磕碰伤害,安全冗余度更高。

  设计这类手轮的时候,首先要考虑的是操作时的受力分布,五根轮辐采用等角度均匀排布的结构,每根轮辐从中心轮毂位置平滑过渡到外缘轮圈,衔接位置做了大圆角过渡处理,避免应力集中导致长期受力后轮辐断裂;轮辐的截面采用带弧度的流线型设计,一方面是提升握持施力时的贴合感,另一方面是优化铸造或注塑成型时的材料流动路径,减少成型缺陷。中心轮毂位置做了加厚处理,用来加工安装孔与键槽,保证和转轴配合的时候有足够的接触面积,不会因为频繁正反转操作出现配合松动的问题。外缘轮圈的截面采用圆弧过渡的圆润造型,没有尖锐棱边,手掌搭在轮缘上施力旋转的时候,不会硌手,长时间操作也不容易产生疲劳感。

  从安装边界的角度考量,这类手轮的中心安装孔需要和配套的轴径做公差配合,通常采用H7/k6的过渡配合,搭配平键传递扭矩,轮毂端面会设计沉孔用来容纳锁紧螺母或者顶丝,避免紧固件突出轮毂端面影响操作安全。轮盘的外径尺寸根据需要的操作扭矩匹配,需要输出较大扭矩的场景会选用更大直径的轮盘,小扭矩调节场景则可以选用更小直径的规格,轮辐的厚度根据额定操作扭矩做强度校核,保证在施加最大允许操作力的时候,轮辐的弯曲变形量在允许范围内,不会出现塑性变形。轮盘背面和安装基体之间需要预留足够的旋转间隙,避免旋转过程中轮辐或者轮缘刮蹭周边的设备结构,影响操作顺畅度。

  实际选型应用的时候,还要考虑使用场景的环境特性,如果是在潮湿、有腐蚀介质的工况下,这类手轮通常会采用铸铁镀锌或者增强尼龙材质,如果是高温工况则会选用铸钢材质,不同材质的手轮结构尺寸基本一致,只是材料厚度和表面处理方式做对应调整。手轮的旋转操作方向通常会和设备的动作逻辑匹配,顺时针旋转对应关闭、锁紧、进给的动作,逆时针对应开启、松开、退回的动作,符合绝大多数操作人员的使用习惯,不需要额外做操作标识就能快速上手。

  从结构建模的角度来说,这类手轮的建模逻辑是先绘制中心轮毂与外缘轮圈的旋转截面,生成基础的回转体结构,再绘制单根轮辐的引导线与截面,通过扫掠生成单根轮辐结构后,按照72度的等角度间隔阵列生成五根轮辐,最后对所有衔接位置做圆角过渡处理,检查所有棱边的倒角是否符合操作安全要求,验证安装孔与键槽的尺寸是否和配套轴的参数匹配,确保模型导入装配体后不会出现干涉问题。建模过程中需要注意轮辐和轮毂、轮圈的衔接位置要做相切约束,保证曲面过渡顺滑,不仅是为了外观规整,更重要的是避免尖角位置的应力集中,提升零件的实际使用寿命。
