双台阶圆盘式发动机密封端盖结构

项目分类:发动机 发布时间:2021-12-04 ID:437000

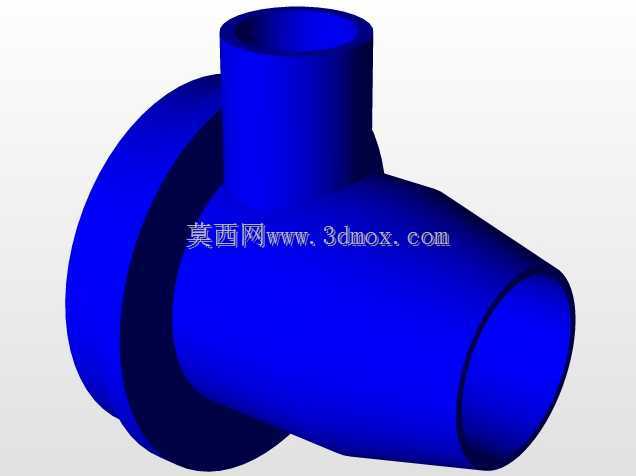

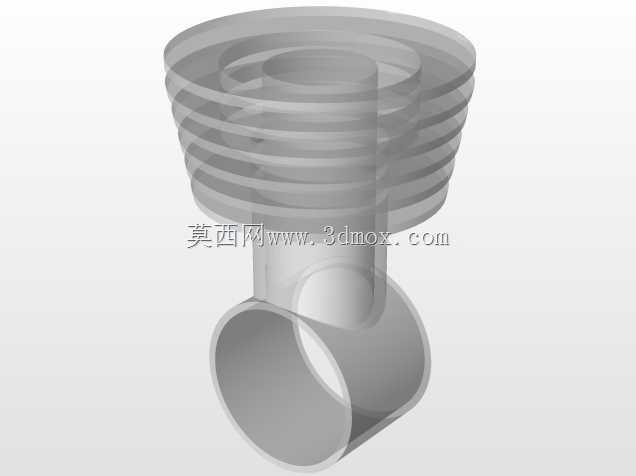

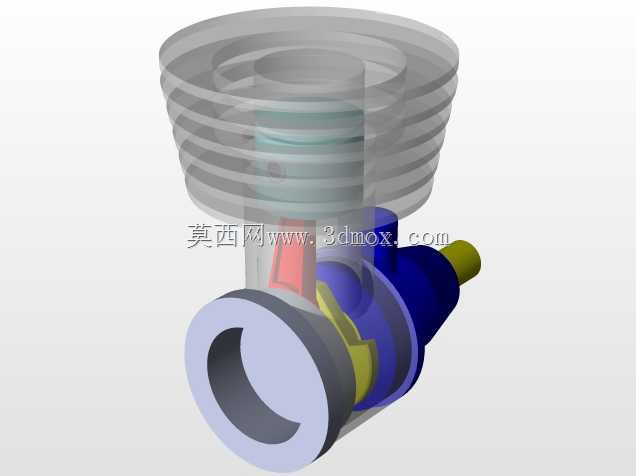

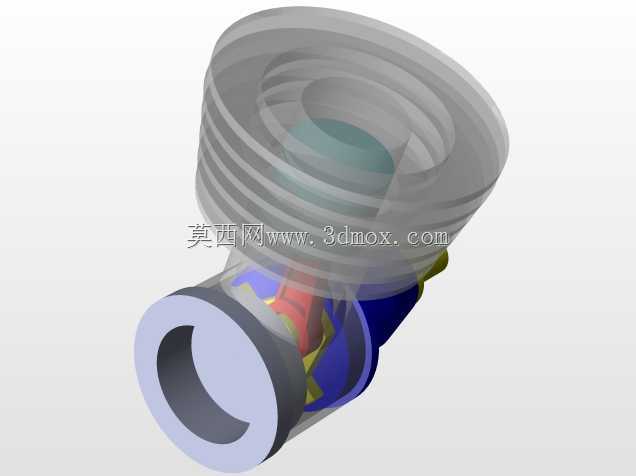

  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构
  • 双台阶圆盘式发动机密封端盖结构

  在往复式内燃机的缸体端部、曲轴输出端以及附属泵阀的腔体封闭位置,这类双台阶圆盘结构的端盖是应用频次极高的密封承载零件,日常做动力总成拆解维护时,最先接触到的外围封闭零件里就有这类构件。从实际装机场景来看,它的核心作用是实现腔体的静态密封,同时为内部回转零件提供端部的轴向定位基准,避免腔体内的润滑油、冷却介质出现外渗,也阻挡外部的粉尘、水汽进入腔体内部破坏运动副的润滑环境。

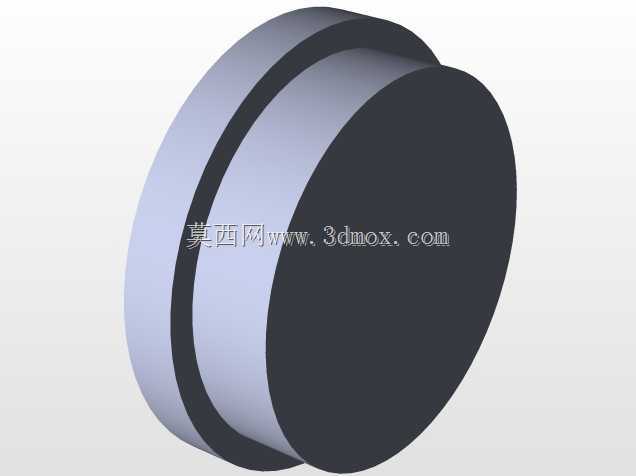

  设计这类零件的时候,首先要匹配安装位置的腔体止口尺寸,图中呈现的两层环形台阶,外层大直径圆盘是贴合在腔体安装端面的压紧面,这个面的平面度公差需要控制在IT7级以内,保证安装后密封垫片能被均匀压紧,不会出现局部间隙导致的渗漏;内层直径更小的凸台,是直接嵌入腔体止口内部的定位段,这个部分的外径公差要按照h6级精度加工,和腔体止口的配合间隙控制在0.02-0.05mm之间,既保证装配时能顺利导入,又能避免安装后出现径向错位,导致端盖和内部回转零件发生运动干涉。

  从结构强度角度考虑,这类端盖的厚度设计需要结合腔体内部的工作压力来核算,常规自然吸气发动机的缸体端盖,基体厚度一般不小于8mm,压紧面的螺栓孔分布要遵循等间距圆周排布原则,螺栓孔的中心距不能过大,否则两个螺栓之间的压紧面会因为压紧力不足出现翘曲,密封失效的概率会大幅提升。如果是应用在增压机型的腔体位置,还需要在凸台的外圆位置设计环形密封槽,用来安装O型橡胶密封圈,这时候凸台的长度要匹配密封槽的位置,保证密封圈装入后,压缩量控制在15%-25%的合理区间,压缩量过小密封效果不足,压缩量过大则会加速密封圈的老化失效。

  实际建模过程中,这类回转类零件优先采用旋转特征生成基体,避免多次拉伸叠加带来的特征冗余,后续做工程图导出的时候,旋转生成的零件在剖面视图里的轮廓线更规整,尺寸标注的逻辑也更清晰。安装边界方面,端盖的最大外圆直径要比安装位置的腔体法兰外径小3-5mm,给螺栓安装的套筒工具留出足够的操作空间,凸台的嵌入深度不能超过腔体内部的止口深度,否则装配时端盖无法完全贴合安装面,哪怕螺栓锁紧力达到设计值,也会存在密封间隙。另外在端盖的非配合面位置,一般会预留一个小的螺纹通孔,用来做维护时的油压检测或者透气塞安装,这个孔的位置要避开内部回转零件的运动轨迹,同时要设置在端盖安装后的上部区域,避免腔体内的润滑油直接从这个位置渗漏。

  这类零件的材质选择根据使用场景有区分,常温低压的位置采用压铸铝合金即可,重量轻加工成本低,批量生产的一致性好;如果是靠近排气侧的高温位置,就需要采用灰铸铁或者球墨铸铁材质,避免高温下出现热变形导致密封失效。做三维建模的时候,要注意把所有的尖角位置做C0.5的倒角处理,尤其是安装配合的棱边位置,倒角既可以去除加工毛刺,也能在装配时起到导向作用,避免装配过程中割伤密封垫片或者O型圈。在台阶过渡的位置,要设置R1-R2的圆角,减少应力集中,因为发动机工作过程中会持续产生振动,应力集中位置很容易在长时间交变载荷下出现裂纹,最终导致端盖破裂失效。
