万向节连接叉结构三维设计

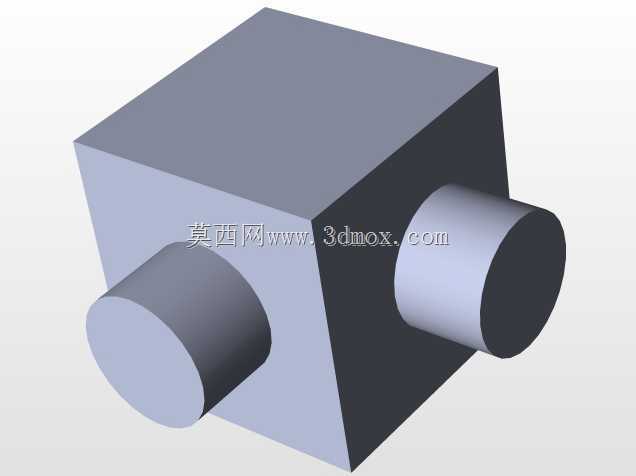

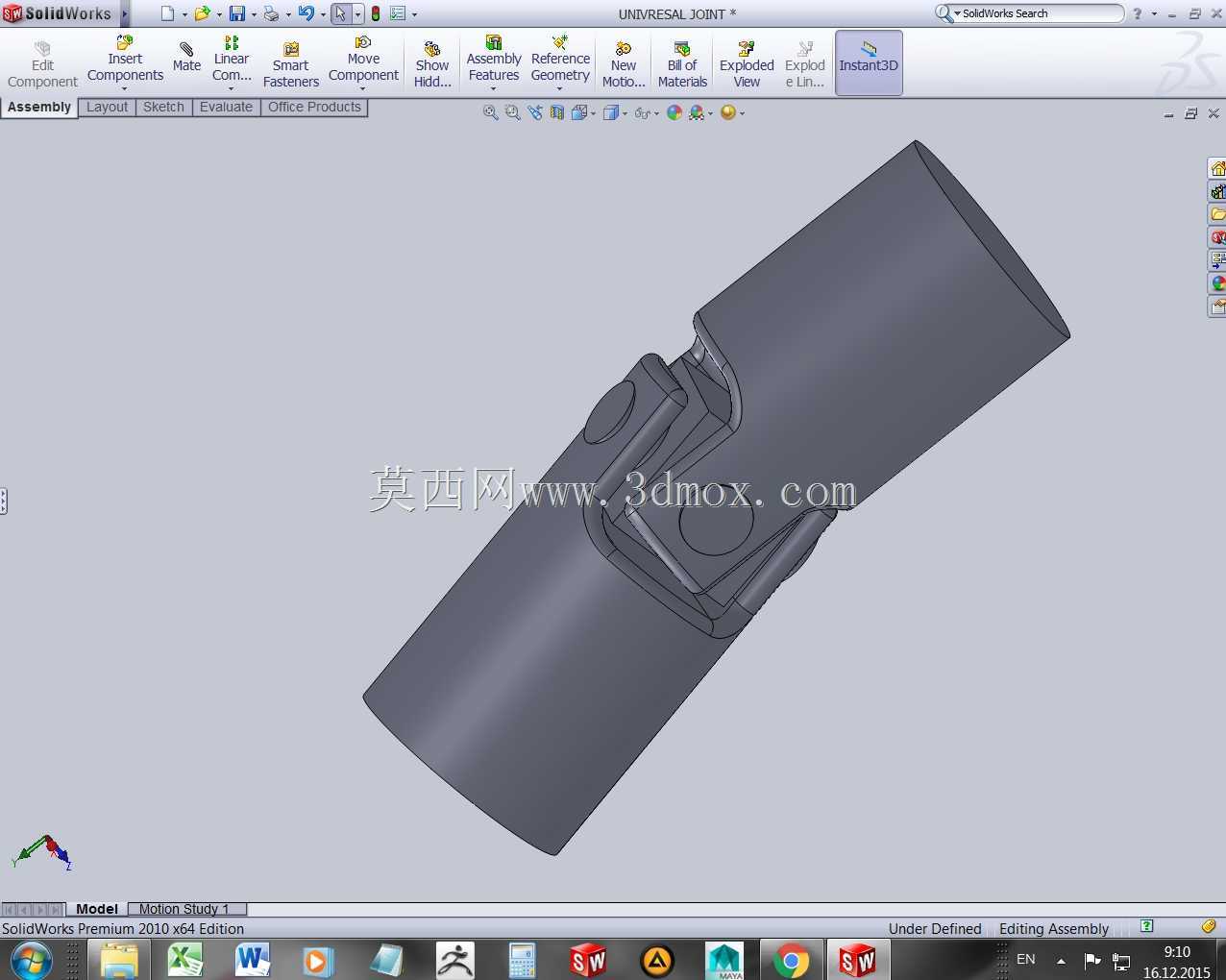

　　在各类需要变角度传递扭矩的机械传动场景中，万向节的连接叉是核心的受力承载部件，常见于汽车传动轴系统、工业设备的变角度传动链路、农业机械的动力传输单元、工程机械的行走传动机构中，用来补偿两轴之间的角度偏移与轴向窜动，保证动力在轴线不共线的状态下稳定传递。这个连接叉作为万向节总成的主动端或从动端构件，一端通过叉耳的铰接孔与十字轴配合，另一端的柱形连接段与配套的轴管或法兰对接，是实现变角度扭矩传递的关键结构。从结构设计逻辑来看，叉耳部分的两个同轴销孔是核心配合基准，设计时需要严格保证两孔的同轴度公差，避免十字轴装配后出现卡滞、偏磨的问题，孔的内径尺寸需要与十字轴轴颈的尺寸匹配，预留合理的配合间隙同时保证传动时的径向承载能力，

　　叉耳的厚度需要根据额定传递扭矩的大小核算抗弯截面模量，避免大扭矩工况下叉耳出现塑性变形甚至断裂。两个叉耳之间的开档尺寸需要匹配十字轴的轴向安装尺寸，保证十字轴装入后有足够的摆动空间，满足万向节的最大工作摆角要求，通常这类通用万向节的单节最大摆角可以达到35°到45°，开档的内侧倒角需要做圆滑过渡，避免十字轴摆动到极限角度时出现结构干涉。连接段的柱形结构是动力输入输出的对接部位，设计时根据安装形式的不同，可以设计为光轴压装结构、花键连接结构或者法兰对接结构，本次设计的柱形段采用等截面多边形柱体，对接时可以传递更大的扭矩，避免周向打滑，柱体与叉身的过渡位置设计了环形的加强凸台，用来分散应力集中，因为这个位置是扭矩传递时应力最高的区域，

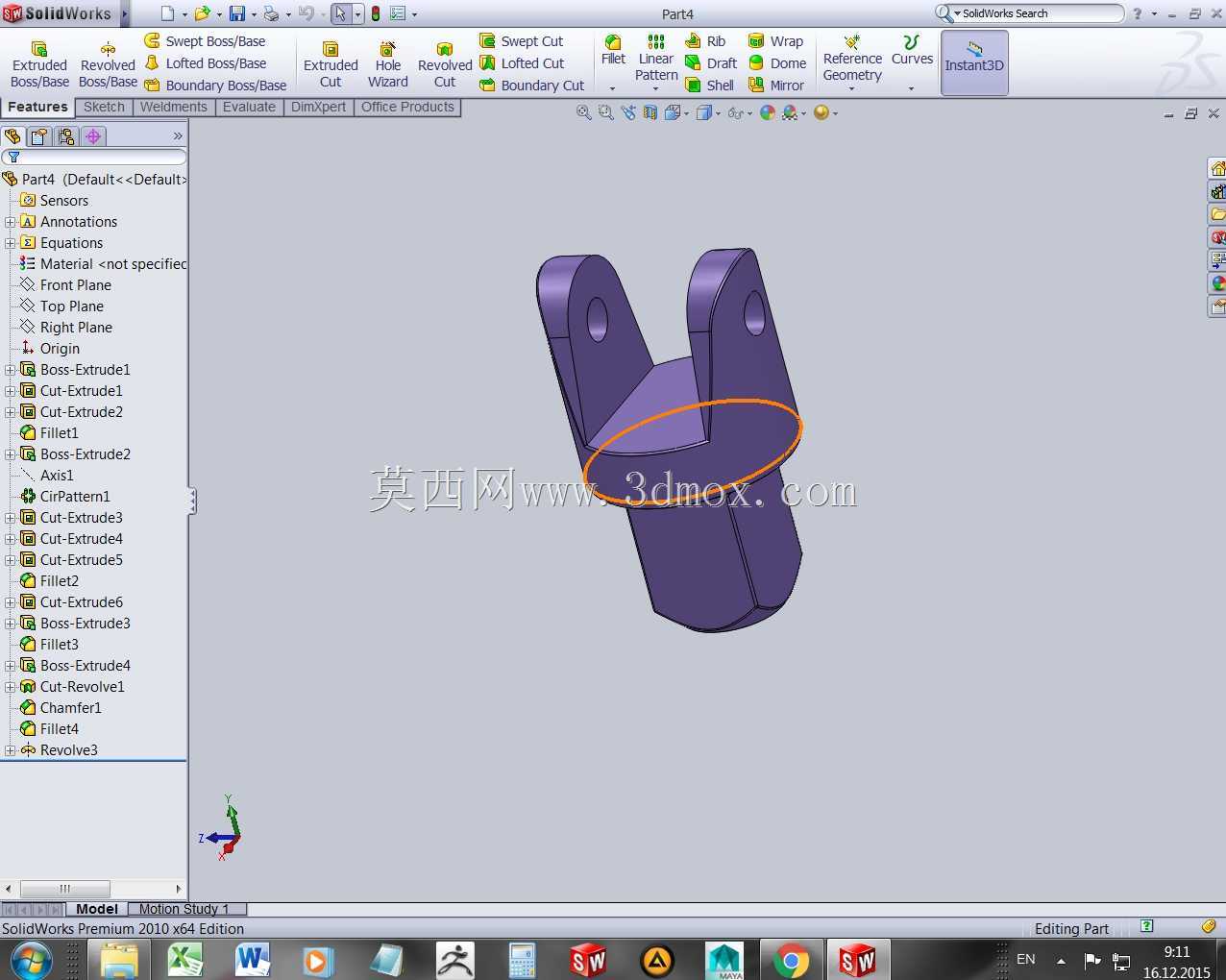

　　交变载荷作用下容易出现疲劳裂纹，凸台结构可以有效增大过渡圆角的半径，降低应力集中系数，提升部件的疲劳寿命。从安装边界来看，叉耳外侧的轮廓尺寸需要匹配万向节的安装空间，避免在大摆角工况下与周边的护罩、相邻传动部件发生碰撞，柱形连接段的外径尺寸需要与对接轴管的内径匹配，压装时的过盈量需要控制在合理范围，既保证连接的可靠性，又避免压装时柱体出现胀裂。建模过程中，先绘制叉身的主体拉伸轮廓，再拉伸切除出两个叉耳之间的开档空间，之后对叉耳部分进行销孔的拉伸切除，保证两孔的同轴度约束，再对连接段进行拉伸成型，最后对所有的锐边进行倒圆角处理，尤其是应力集中的过渡位置，圆角半径根据截面尺寸按比例设置，同时对销孔的内边缘做倒角处理，

　　方便十字轴的装配导入。实际应用中，这类部件通常采用中碳钢锻造毛坯加工而成，经过调质处理后获得良好的综合力学性能，表面的销孔位置会做高频淬火处理，提升接触表面的耐磨性，降低长期铰接转动带来的磨损量。设计时还需要考虑部件的动平衡特性，因为万向节通常工作在中高转速的传动场景下，结构的对称性会直接影响传动时的振动水平，两个叉耳的质量差需要控制在很小的范围内，避免高速转动时产生额外的离心力，加剧传动系统的振动与噪声。在不同的应用场景下，这类连接叉的尺寸会根据传递扭矩的大小做系列化设计，小扭矩场景下的轻型万向节连接叉可以采用压铸铝合金材质降低重量，大扭矩的重型工程机械用连接叉则会采用合金钢锻造，保证足够的强度储备。
