多节铰接式工业传动滚子链条结构

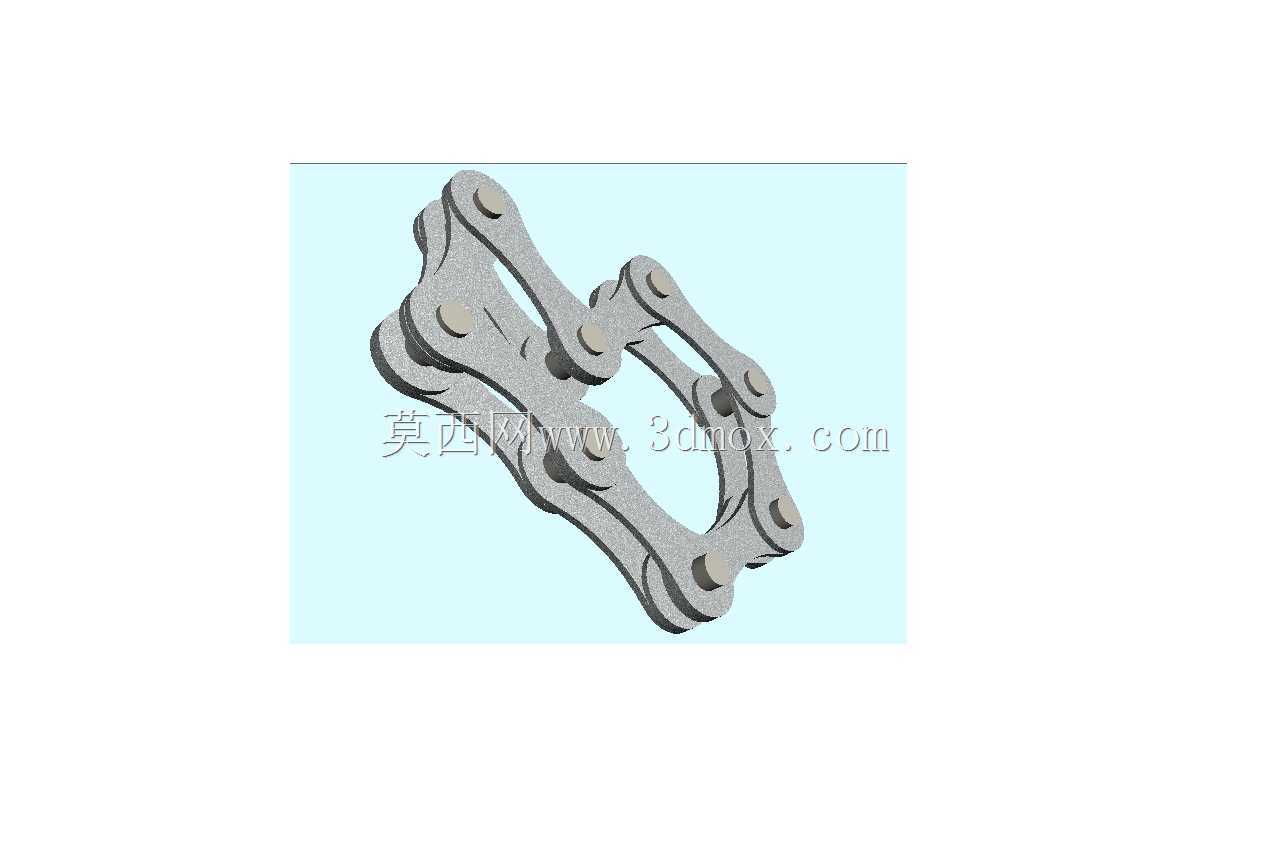

　　在各类工业传动场景里，链条是绕性传动体系里应用极广的核心部件，区别于齿轮的定距啮合、皮带的摩擦传动，链条能在高温、油污、重载的复杂工况下保持稳定的传动比，不会出现皮带打滑的问题，也不需要像齿轮组那样严格控制中心距的加工精度，在农机输送、机床进给、摩托车主传动、自动化生产线物料输送、起重设备牵引等场景里都有大量应用。这款链条采用标准滚子链结构设计，每一节链节都由外链板、内链板、销轴、套筒、滚子五个核心零件组成，建模时严格按照铰接运动关系做了配合约束，相邻链节可绕销轴做固定角度的相对转动，能适配不同直径的链轮啮合需求，不会出现运动干涉。从设计逻辑上看，内外链板采用8字形冲压结构，这种结构不是随意做的造型，是在保证链板抗拉强度的前提下，

　　尽可能降低链板不同截面的应力差，避免在反复受拉的疲劳工况下出现应力集中断裂，链板的开孔位置与板边的距离经过反复校核，既保证销轴压装后的固定强度，也不会因为开孔过大削弱链板整体的抗拉能力。滚子部分采用可绕套筒自由转动的结构，当链条与链轮轮齿啮合时，滚子会在接触摩擦力作用下自转，把链节与轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动副的使用寿命，套筒则过盈压装在内链板的开孔内，为滚子提供转动支撑的同时，避免销轴直接与内链板接触磨损，销轴两端与外链板采用过盈铆接固定，保证链节受拉时不会出现销轴脱出的失效问题。从安装边界来看，单节链节的节距是链条选型的核心参数，建模时预留了标准链轮的啮合间隙，

　　链条整体的最小弯曲半径适配对应节距的最小链轮齿数要求，安装时不需要额外修改链节尺寸，可直接根据实际传动中心距增减链节数量，通过链扣完成闭环连接。实际应用中，这类链条可根据使用场景选择不同的润滑方式，开式传动场景可定期涂抹润滑脂降低铰接位置的磨损，闭式传动箱内可采用机油飞溅润滑，适配线速度不超过15m/s的传动工况，能在多粉尘、有一定腐蚀的车间环境下长期稳定运行，相比同步带传动，它的承载能力更高，对安装环境的要求更低，不需要像皮带那样定期调整张紧力，长期运行的维护成本更低。建模过程中对每个零件的配合间隙都做了还原，滚子与套筒之间、套筒与销轴之间都预留了实际生产中的装配公差，不是完全零间隙的理想化模型，

　　导入运动仿真软件后可直接添加驱动做传动模拟，能直观看到链条与链轮啮合的全过程，也可直接导出工程图标注各零件的加工公差、粗糙度要求，用于实际生产加工。在自动化生产线的输送场景中，还可在链节上加装附件挡板、料斗，用来输送各类工件、散料，适配不同的生产输送需求，不需要重新设计链节主体结构，只需要在外链板上预留安装螺孔即可完成功能拓展。
