立式单级蜗杆减速传动装置结构设计

项目分类:减速机 发布时间:2021-12-04 ID:437023
  • 立式单级蜗杆减速传动装置结构设计
  • 立式单级蜗杆减速传动装置结构设计
  • 立式单级蜗杆减速传动装置结构设计
  • 立式单级蜗杆减速传动装置结构设计
  • 立式单级蜗杆减速传动装置结构设计

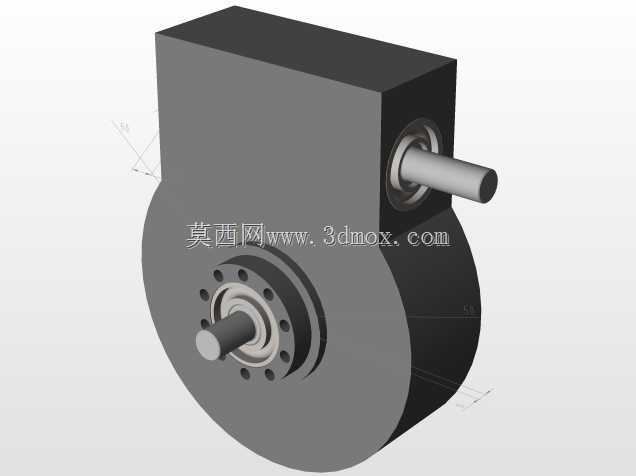

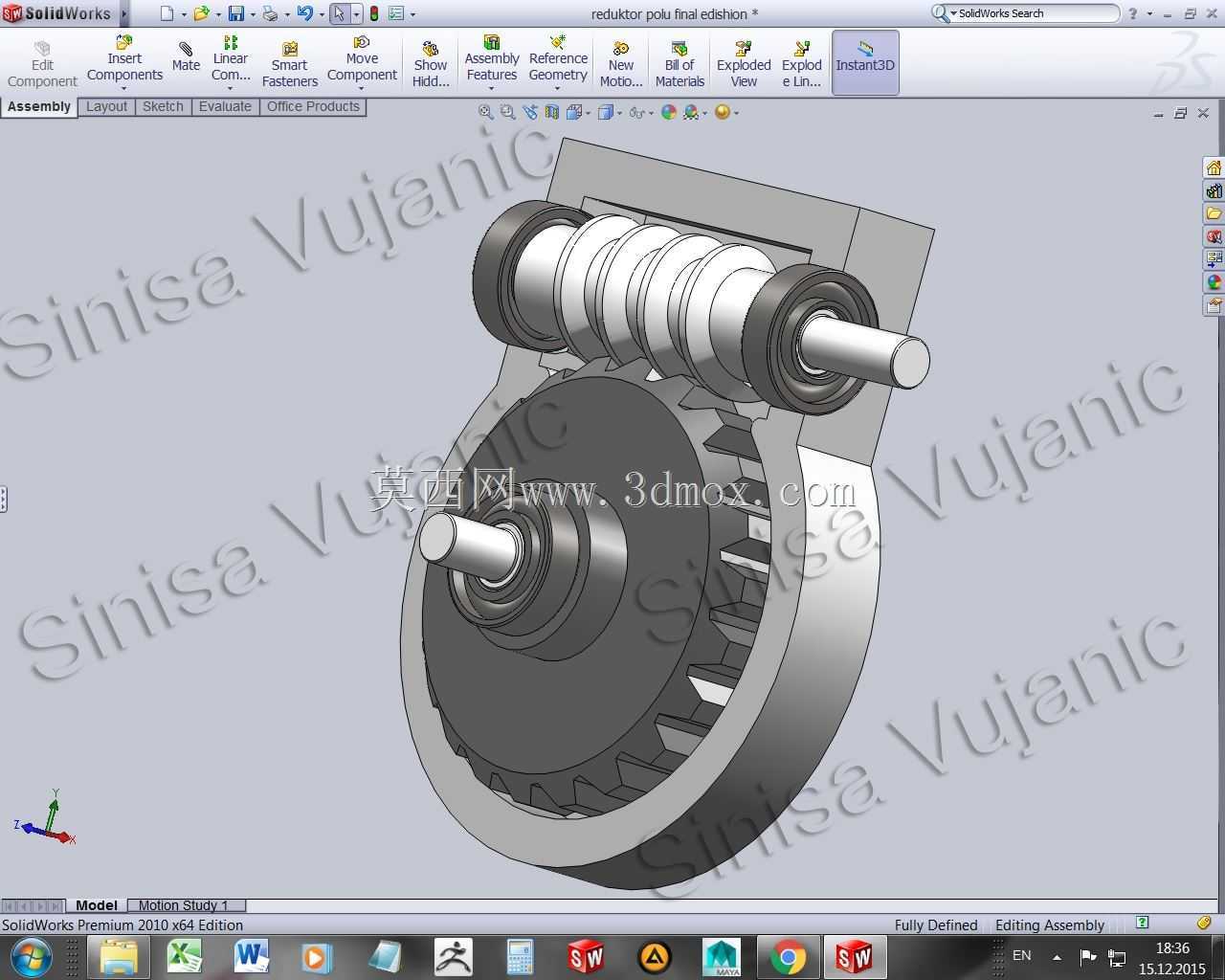

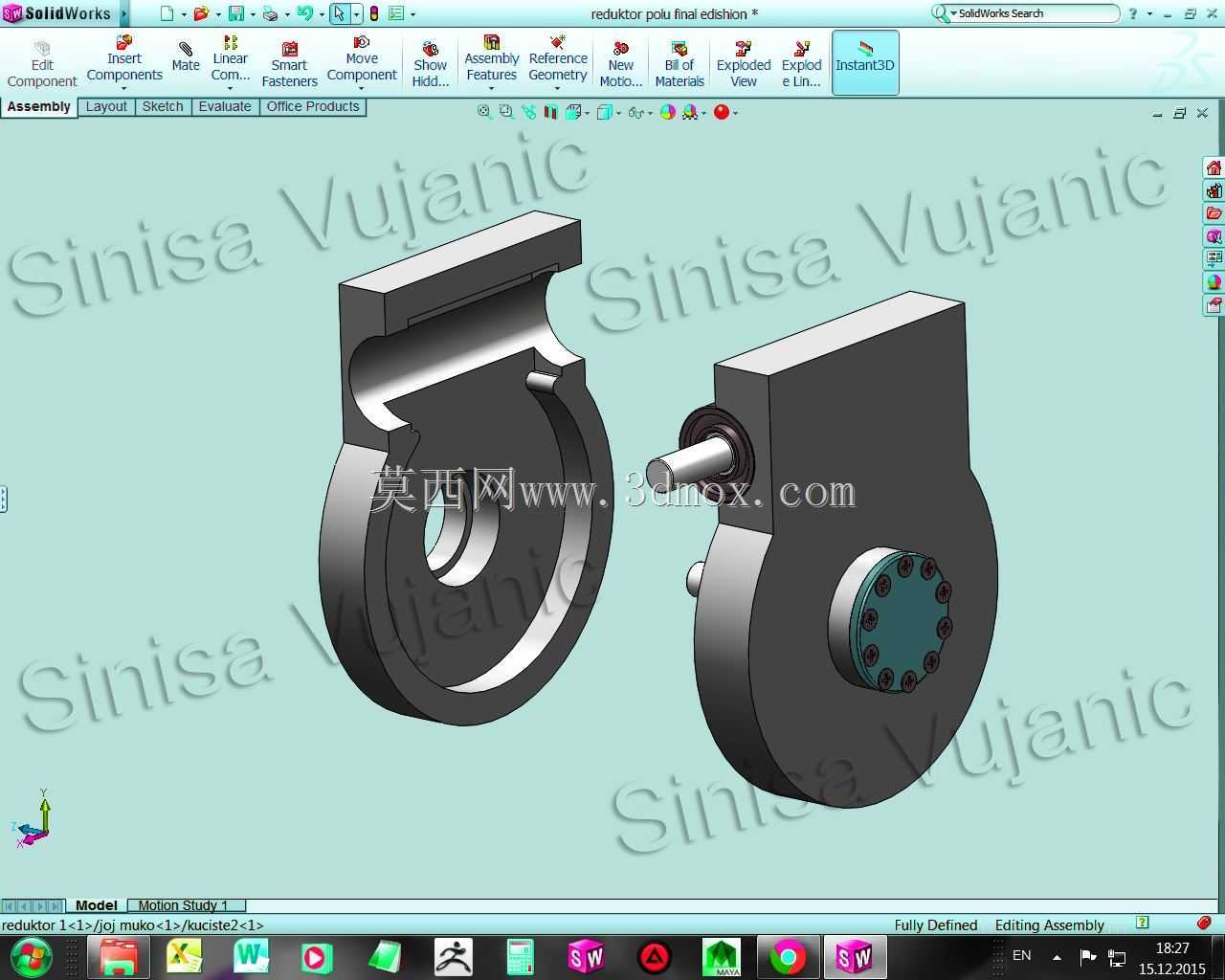

  在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有竖向限制的场景里,这类立式蜗杆减速装置的应用占比一直不低,区别于同轴圆柱齿轮减速结构,它的输入输出轴呈空间垂直交错布局,能直接把水平方向的电机动力转向为垂直向下的输出,不需要额外加装转向传动组件,很大程度上压缩了整套传动单元的横向安装尺寸。从结构设计逻辑来看,这套装置采用单级蜗杆蜗轮啮合的传动形式,蜗杆为主动件布置在箱体上部侧方,输入轴端直接通过联轴器对接驱动电机,蜗轮组件集成在箱体下部腔体内,输出轴沿箱体竖向中心轴线布置,这种布局刚好匹配很多小型设备顶部装电机、下部接执行机构的安装需求,不用额外做安装支架转接。箱体采用一体化铸造成型的蜗壳式结构,轮廓做了圆弧过渡处理,

  没有突兀的直角棱边,一方面是铸造工艺的脱模需求,另一方面圆弧结构的箱体刚性更好,在承受蜗轮蜗杆啮合产生的径向载荷时,应力分布更均匀,不会出现直角位置的应力集中开裂问题。箱体上部的输入轴端做了凸台定位结构,安装时可以直接卡入配套电机的法兰止口,保证输入轴和电机输出轴的同轴度,降低轴系运转时的偏摆磨损;下部输出轴端的端盖采用螺栓圆周均布固定,端盖和箱体结合面预留了密封槽,可以加装O型密封圈或者密封垫,防止腔体内部的润滑脂泄漏,同时阻挡外部的粉尘、水汽进入啮合腔,适合多粉尘的车间生产环境。从安装边界尺寸来看,这套装置的箱体最大径向轮廓控制在较小范围,输入轴的伸出长度适配常规的弹性联轴器安装尺寸,输出轴端预留了键槽结构,可以直接对接链轮、

  带轮或者设备的主轴,不需要额外做轴头改装。设计时特意把蜗杆的支撑轴承布置在箱体两侧的轴承座内,轴承座和箱体为一体结构,保证轴承支撑的同轴度,同时在轴承外侧设置了油封安装位,避免润滑脂顺着轴头渗漏。蜗轮采用齿圈和轮毂分体式的设计思路,齿圈为耐磨铜合金材质,轮毂为铸铁材质,两者通过过盈配合加紧固螺钉连接,既保证了蜗轮齿面的耐磨性能,又控制了整体的材料成本,毕竟全铜蜗轮的材料成本要比分体结构高不少,而且后期维护时只需要更换齿圈就行,不用整体更换蜗轮组件,降低了设备的运维成本。在啮合参数的匹配上,这套单级蜗杆传动的减速比可以覆盖10到60的常用区间,适合输入转速在1500转以内的驱动场景,输出扭矩可以满足小型输送线、包装机械的驱动需求,运转时的啮合噪音比圆柱齿轮传动更低,因为蜗杆蜗轮是渐进式啮合,轮齿进入和退出啮合的过程更平缓,没有直齿轮传动的啮合冲击,适合对噪音有要求的生产车间环境。箱体的安装固定位设置在下部的法兰端面,端面上预留了多个均布的安装螺栓孔,安装时可以直接把装置通过螺栓固定在设备的机架面板上,不需要额外做抱箍或者侧装支架,安装定位更便捷,而且竖向安装的状态下,腔体内部的润滑脂可以自然沉积在下部蜗轮位置,保证蜗轮齿面的充分润滑,不会出现卧式安装时润滑脂分布不均导致的齿面干磨问题。在结构细节处理上,箱体上部设置了透气塞安装位,设备长时间运转时腔体内的温度升高,空气膨胀可以通过透气塞排出,避免腔体内压力过高把密封件顶破导致漏油;下部设置了放油螺塞,

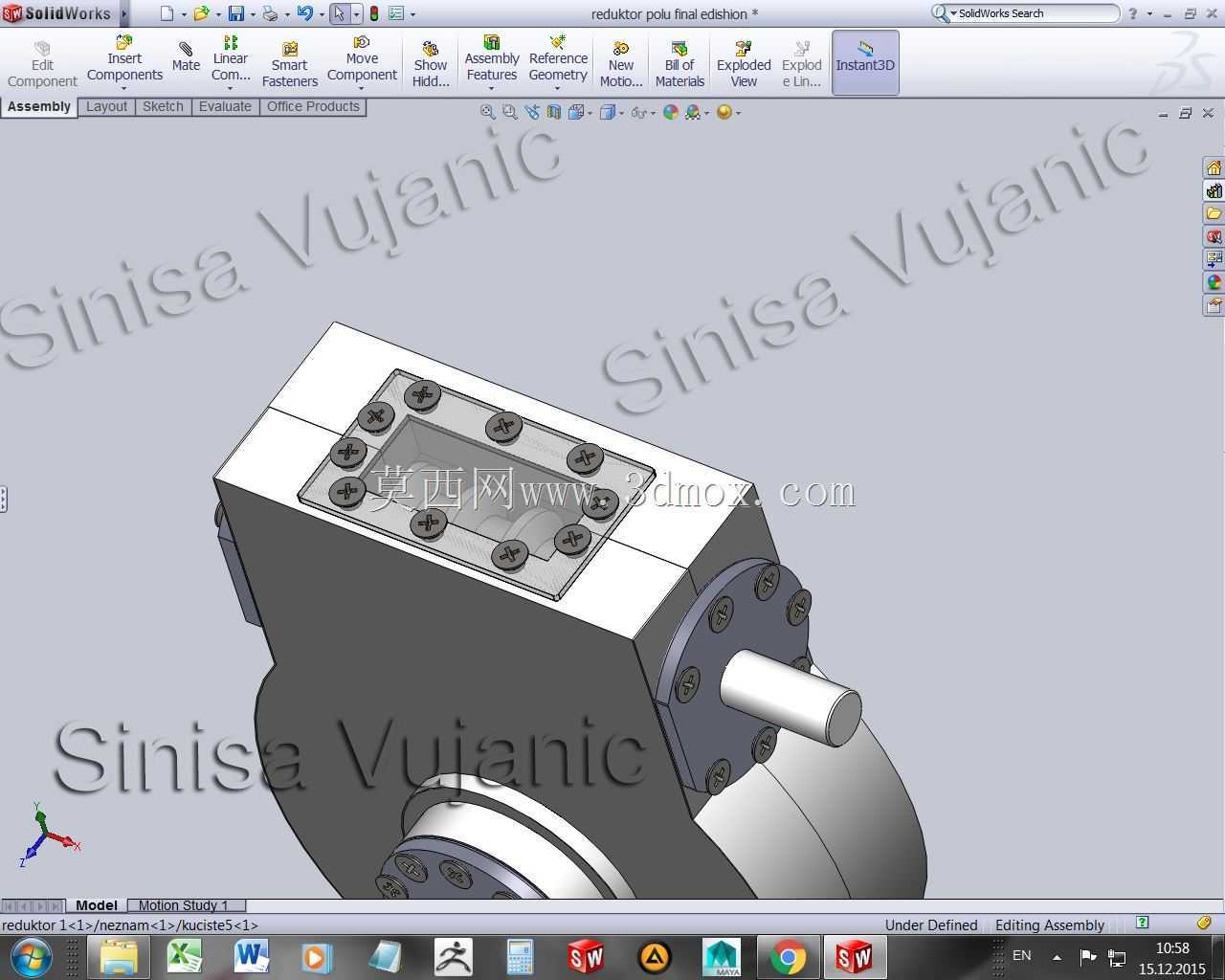

  更换润滑脂时可以直接拧开螺塞排出旧润滑脂,不用拆开箱体端盖,维护操作更简便。输入轴的轴伸端做了防锈处理,轴头的键槽采用标准平键尺寸,适配市面上通用的标准联轴器,不需要定制特殊的传动连接件。这套装置的整体结构没有冗余的设计,所有的结构特征都围绕实际安装、运维、传动性能的需求设置,比如箱体侧面的观察孔盖,可以不用拆开整个箱体就能检查内部蜗轮蜗杆的啮合磨损情况,日常巡检时能快速判断设备的运行状态,不用拆解整个传动单元,大幅降低了日常维护的工作量。对于做小型设备传动选型的工程师来说,这种立式蜗杆减速结构的优势很明确,就是空间占用小、安装便捷、运转噪音低、传动扭矩满足中小负载需求,不需要复杂的配套传动组件,能直接缩短设备的整体设计周期,不用额外设计转向传动的结构,也不用核算多组齿轮啮合的传动效率,单级传动的效率损失也控制在合理范围内,适合连续运转的轻工生产场景。
