内燃机曲柄活塞传动组件结构设计

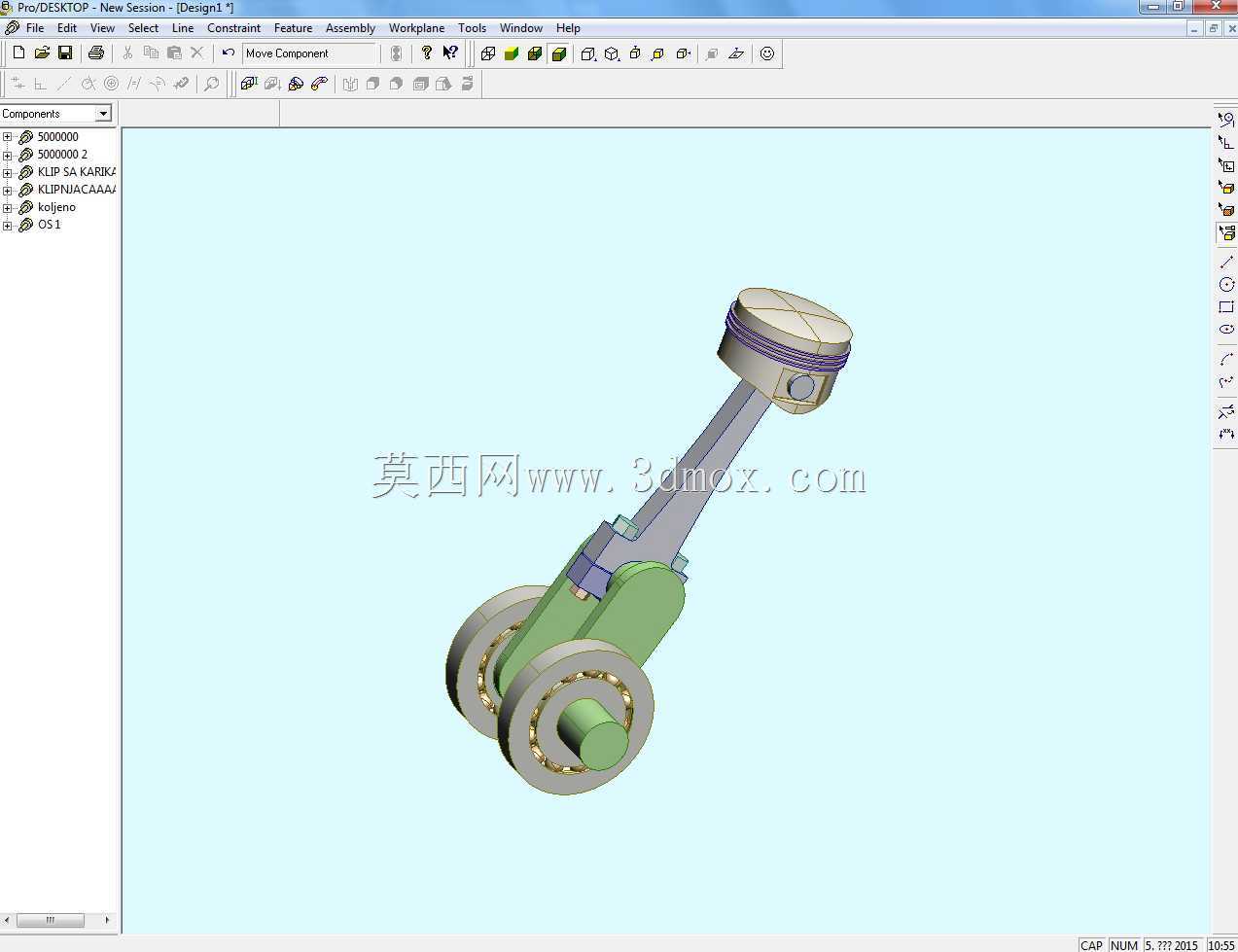

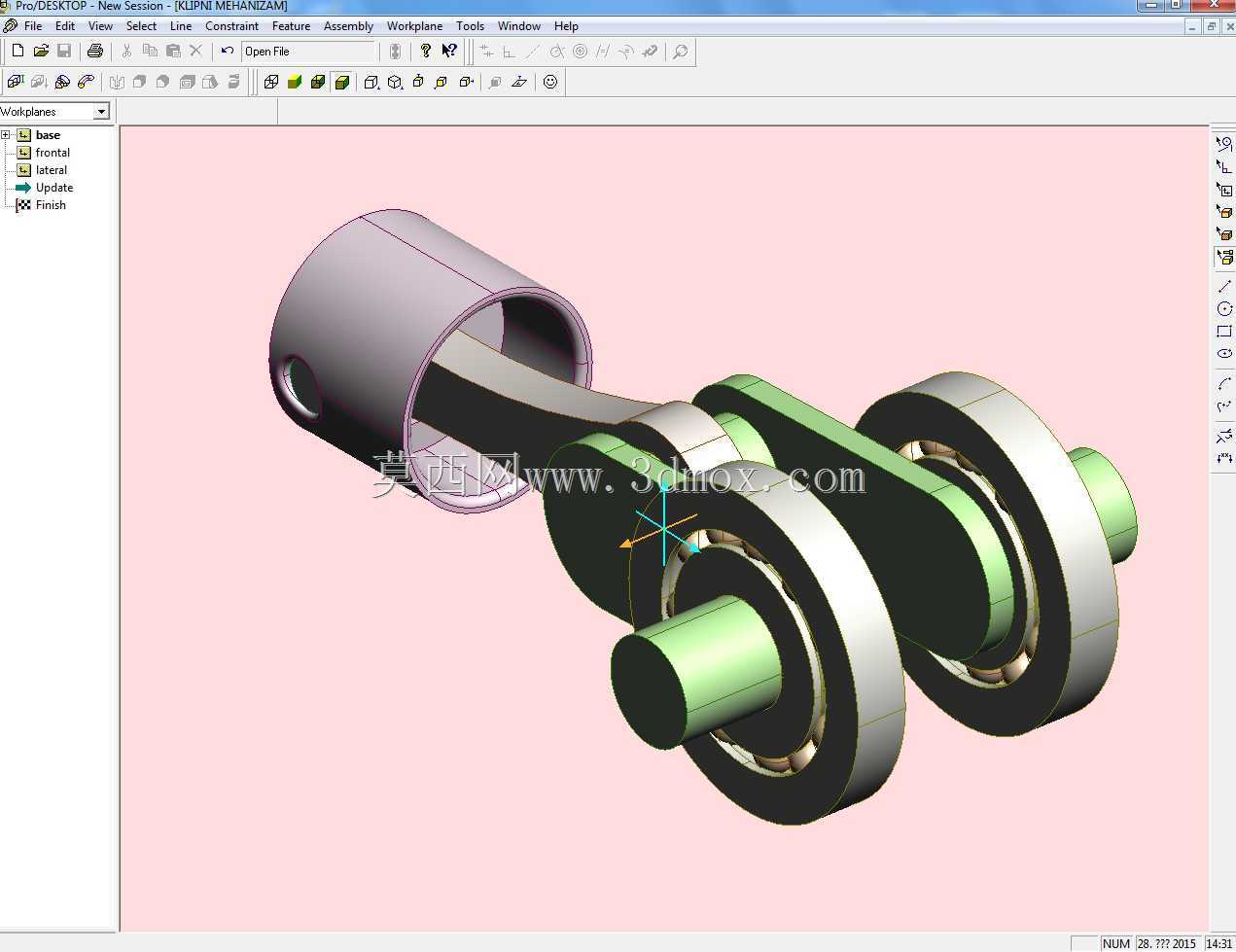

　　这套曲柄活塞传动组件，是往复式动力机械里最核心的运动转换单元，日常接触最多的车用汽油机、柴油机，小型通用动力的割草机、发电机组，甚至工业用的往复式压缩机、柱塞泵里，都能见到这套结构的身影，区别只是根据工况调整尺寸配比、材料选型和细节结构。从实际工程落地的角度看，这套结构的核心作用，就是把活塞承受的燃气爆发压力形成的直线往复运动，通过连杆的铰接传递，转换成曲轴的旋转扭矩输出，反过来也能在压缩机这类设备里，把曲轴的旋转运动转换成活塞的往复压缩动作，实现动力形式的切换。做这套结构的三维设计时，首先要卡准的是活塞的行程边界，也就是曲轴曲柄销的回转直径直接决定活塞的往复行程，这个参数直接和设备的排量、压缩比挂钩，

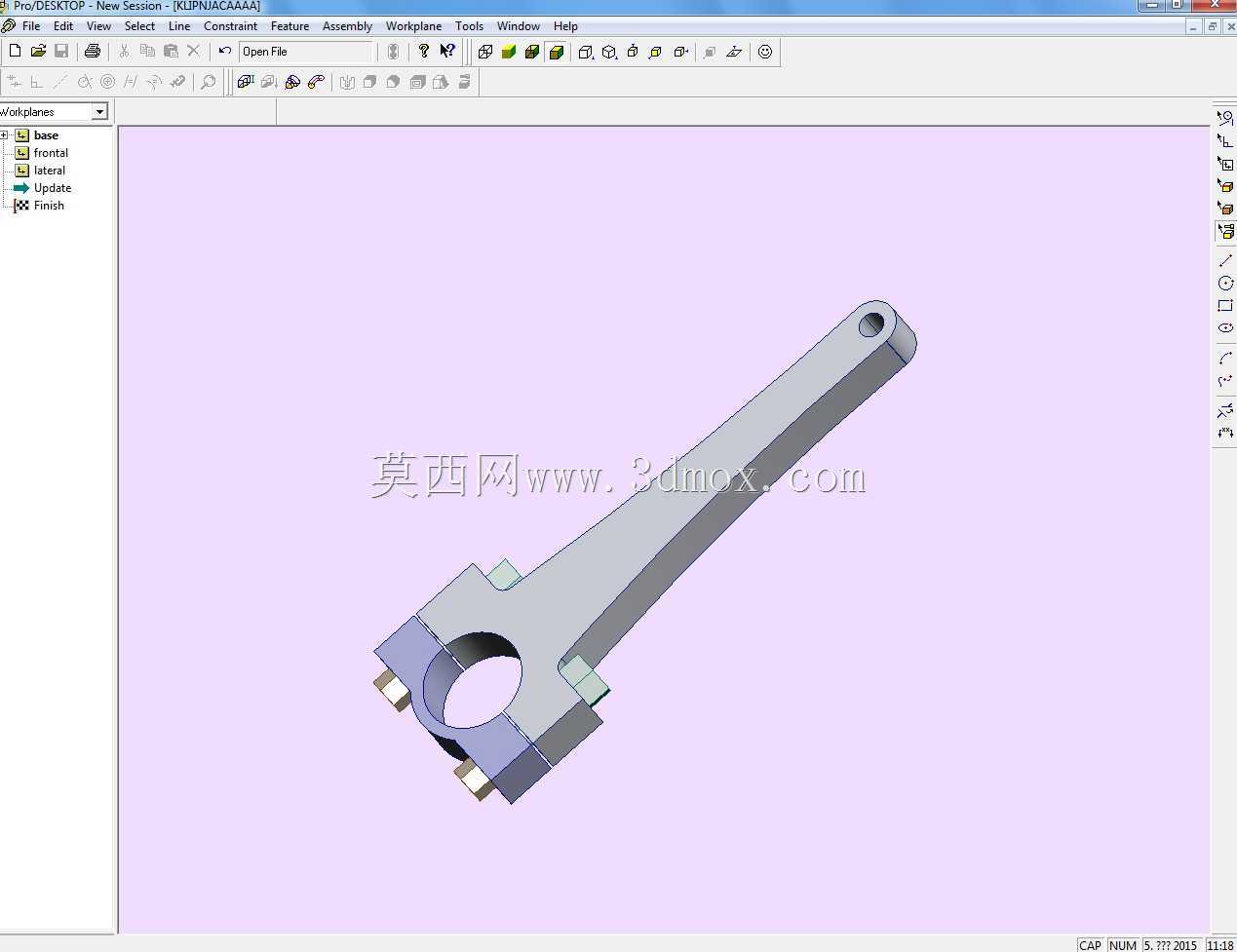

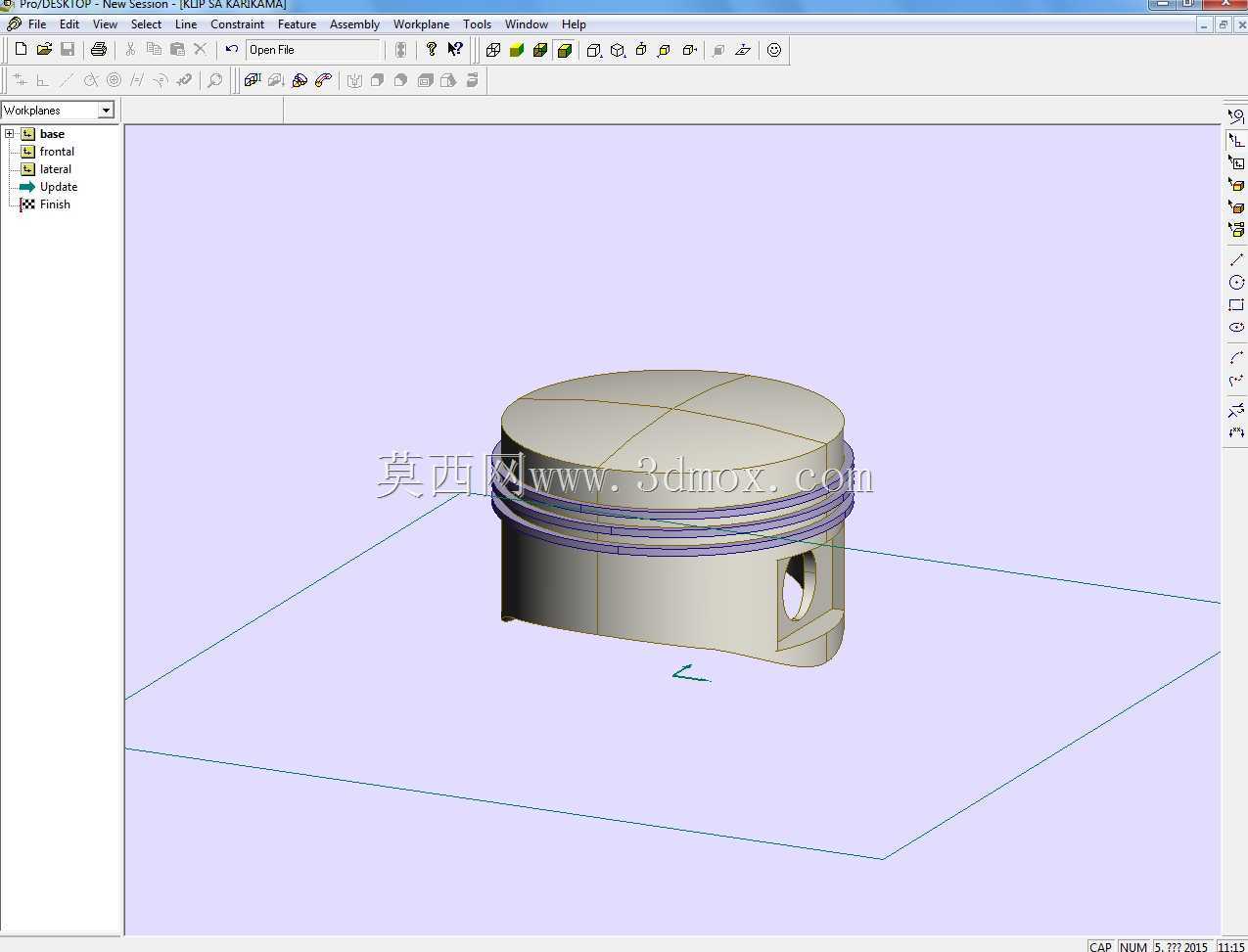

　　设计初期就要根据目标工况的动力需求敲定，不能后期随意改动，否则整套机构的运动边界都会出错，甚至出现活塞撞缸的严重故障。活塞部分的设计，要兼顾导向和密封的需求，裙部的圆柱面是和气缸内壁配合的导向面，尺寸公差要控制在合理的滑动配合区间，既要保证往复运动顺畅不卡滞，又不能间隙过大导致密封失效、敲缸异响；活塞销孔的位置要和活塞重心、连杆小头的铰接中心对齐，避免运动过程中出现额外的偏磨力矩，缩短活塞和缸壁的使用寿命。连杆作为连接活塞和曲轴的传力部件，设计时要重点考虑大小头的铰接同轴度，小头通过活塞销和活塞连接，大头拆分式结构包裹住曲轴的曲柄销，两端的轴承配合面要保证平行度，否则运动过程中会出现别劲的情况，急剧磨损轴承衬套；

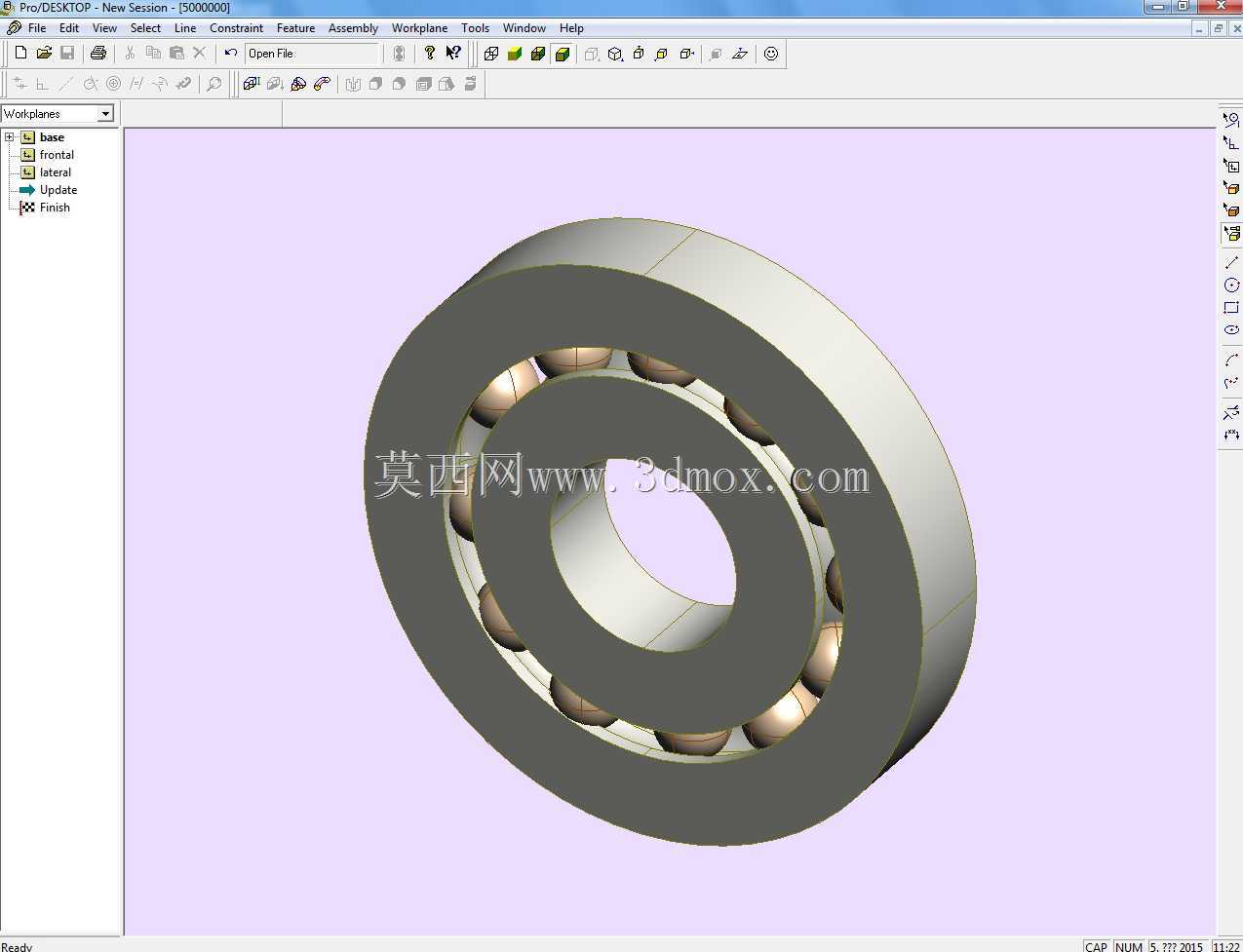

　　杆身的截面一般做成长圆形或者工字形，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动的惯量，减少高转速下的惯性冲击。曲轴部分的设计，两个主轴颈作为回转支撑，要和安装基座上的轴承位配合，同轴度是核心管控指标，一旦同轴度超差，曲轴转动时就会出现跳动，带来振动、噪音甚至轴瓦烧蚀的问题；曲柄销的位置和主轴颈的偏心距就是曲柄半径，和之前确定的活塞行程严格对应，曲柄臂的结构要做合理的配重设计，平衡活塞和连杆往复运动产生的一阶、二阶惯性力，降低整机运行时的振动水平。安装边界上，这套组件的轴向尺寸要和气缸体、曲轴箱的内部空间匹配，活塞在上止点、下止点位置时，都要和缸盖、曲轴箱预留足够的安全间隙，避免运动干涉；曲轴两端的输出轴伸要和后续连接的飞轮、

　　传动轮的安装尺寸匹配，键槽的位置和尺寸要符合扭矩传递的强度要求。实际建模过程中，要先搭建运动骨架，确定各铰接点的运动轨迹，验证整个行程内没有干涉之后再细化各个零件的细节结构，比如活塞的环槽位置、连杆大头的连接螺栓位、曲轴的润滑油道走向，这些细节都是实际生产装配中必须考虑的点，不能只做外观的曲面造型而忽略工程实际的装配和使用需求。这套结构的运动特性直接决定了整台动力设备的运行平顺性、动力输出效率和使用寿命，设计时每一个配合尺寸、每一处结构倒角都要结合实际工况的受力、转速、润滑条件来确定，比如高转速工况下要尽可能降低往复件的重量，大扭矩工况下要加强连杆、曲轴的结构强度，密封要求高的工况要优化活塞环槽的尺寸和数量，适配不同的密封环选型。
