庞巴迪列车用走线布线电缆管道结构

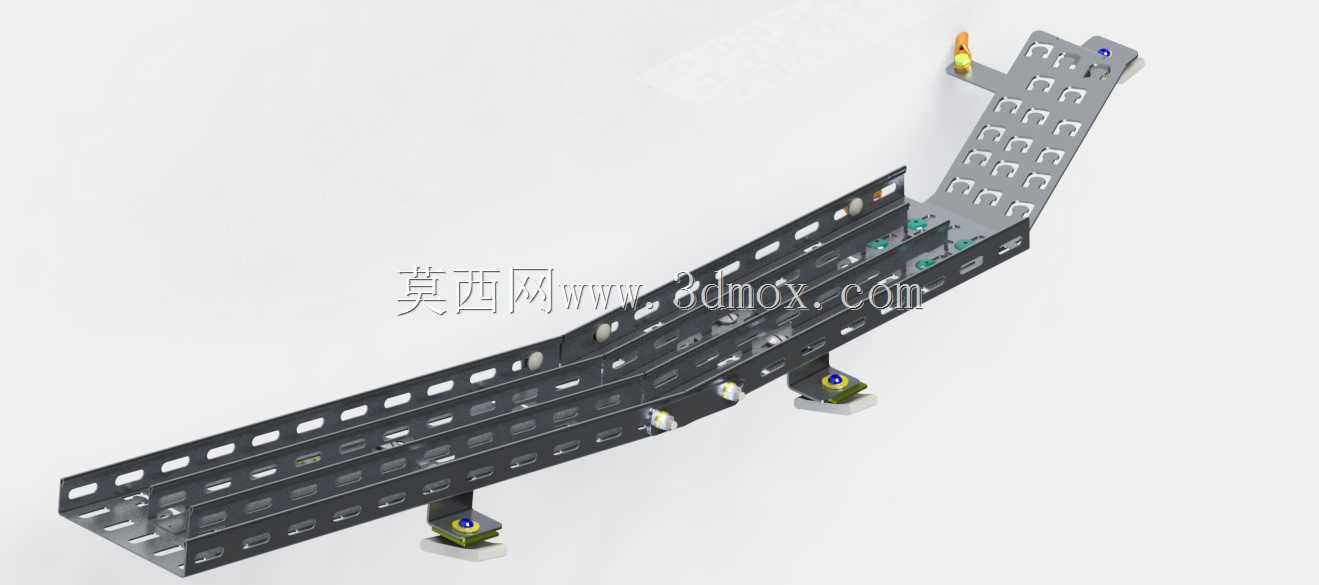

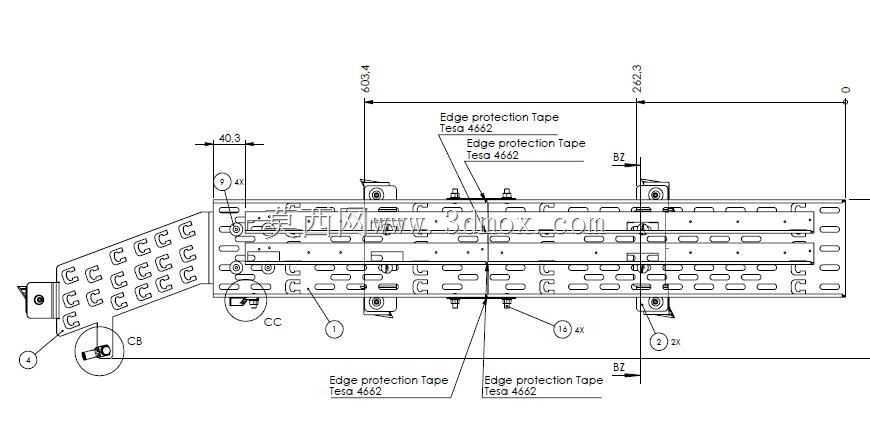

　　这款电缆管道主要应用于轨道交通车辆内部的线缆敷设场景，适配庞巴迪系列列车的车载布线需求，承担整列车不同功能回路线缆的规整、防护与走线引导作用，覆盖车辆客室、电气柜间、走行部上方舱室等多区域的布线作业环节。在列车实际运行过程中，车载线缆包含动力供电回路、信号控制回路、通讯传输回路等多类不同电压等级、不同抗干扰要求的线缆，若线缆无规整约束，长期受车辆运行振动、温湿度变化、舱内气流扰动影响，易出现线缆磨损、信号串扰、排布杂乱检修困难等问题，该电缆管道正是为解决这类车载布线痛点设计。从功能特性来看，管道主体采用分段式槽型结构，槽身沿长度方向均匀排布多组椭圆形镂空孔位，这类孔位一方面可降低构件整体自重，适配轨道交通装备轻量化设计要求，

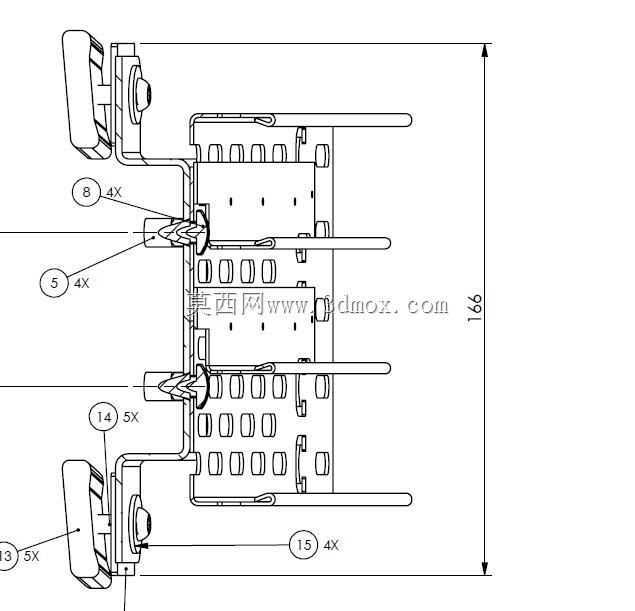

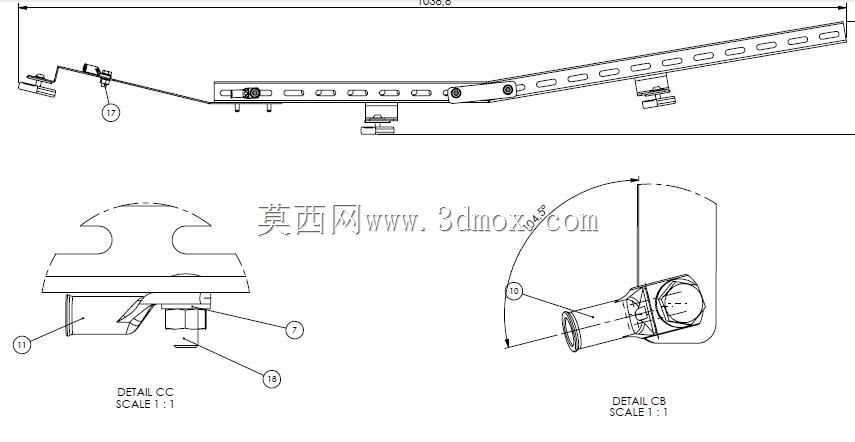

　　另一方面可作为线缆分支引出的预留位，在布线作业时无需额外对槽体进行大范围开孔加工，可根据实际走线需求在对应孔位将分支线缆引出至终端设备，同时镂空结构也可提升槽内线缆的通风散热效果，避免大电流动力线缆长时间工作时热量在密闭槽内积聚加速线缆绝缘层老化。管道的弯折段采用一体化折弯成型结构，无拼接焊缝，可避免拼接处的尖锐毛边划伤线缆绝缘层，弯折角度完全适配列车舱内的安装空间转角，无需现场对槽体进行二次弯折调整，降低现场施工的加工难度。管道上配套的多组固定支架采用减震安装结构，支架底部设置有弹性减震垫，通过螺栓与车体安装基座连接，可有效过滤车辆运行过程中传递至槽体的高频振动，避免槽体长期受振动影响出现连接松动、疲劳开裂的问题，

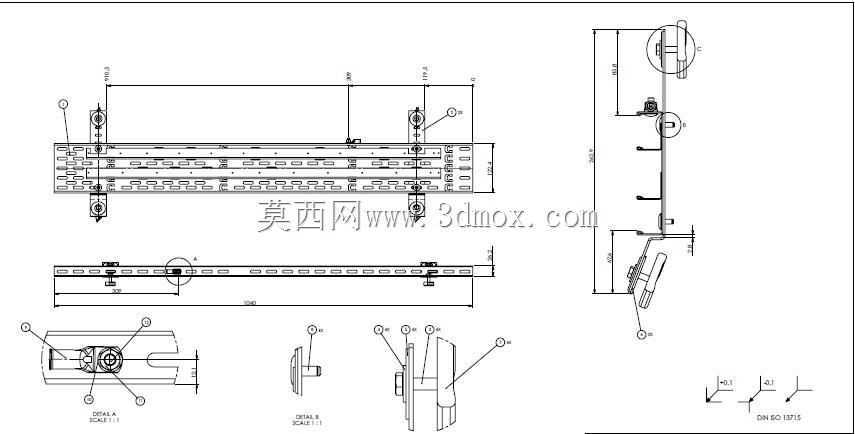

　　同时支架的安装孔位采用长圆孔设计，可在安装时吸收一定的装配公差，降低对车体基座安装位置的精度要求，提升现场装配的适配性。槽体上部配套的卡扣式盖板采用多组弹性卡扣与槽身连接，无需额外紧固件即可实现盖板的快速拆装，日常运维检修时可直接掀开盖板对槽内线缆进行排查、更换，作业完成后扣合盖板即可实现对线缆的封闭防护，避免舱内掉落的金属碎屑、灰尘等杂物落入槽内堆积引发线缆绝缘风险。从设计思路层面，该构件在建模阶段完全遵循轨道交通装备的布线规范，首先根据列车舱内的走线路径确定槽体的整体走向与弯折角度，确保槽体安装后与周边车载设备、舱体内壁预留足够的安全间隙，避免与其他构件发生运动干涉；

　　槽体的内部净宽与净深尺寸根据该走线路径下需敷设的线缆总外径进行核算，预留不小于30%的冗余空间，满足后期车辆升级改造时新增线缆的敷设需求，避免后期扩容时需要更换整段走线槽。安装边界方面，该电缆管道的固定支架安装点位沿槽体长度方向按等间距排布，相邻支架的间距经过振动仿真校核，确保在车辆运行的振动工况下槽体的挠度变形量控制在允许范围内，不会因变形过大挤压槽内线缆；槽体与车载高压设备、发热部件的安装间距满足电气安全间隙要求，避免热源直接烘烤槽体加速构件老化；槽体的两端预留有与相邻段电缆管道对接的接口，接口处采用搭接式结构，可吸收车辆运行过程中车体形变产生的位移量，避免相邻段槽体对接处出现错位、缝隙过大的问题。在实际布线作业时，不同功能类别的线缆可在槽内通过扎带沿槽身的预留孔位进行分层绑扎固定，实现动力线缆与信号线缆的物理分隔，降低不同回路间的电磁干扰，保障车载信号传输的稳定性。槽体表面采用防腐防锈的表面处理工艺，可适应列车舱内高低温交变、高湿度的复杂工作环境，长期使用不会出现锈蚀掉屑的问题，满足轨道交通装备长寿命使用的要求。
