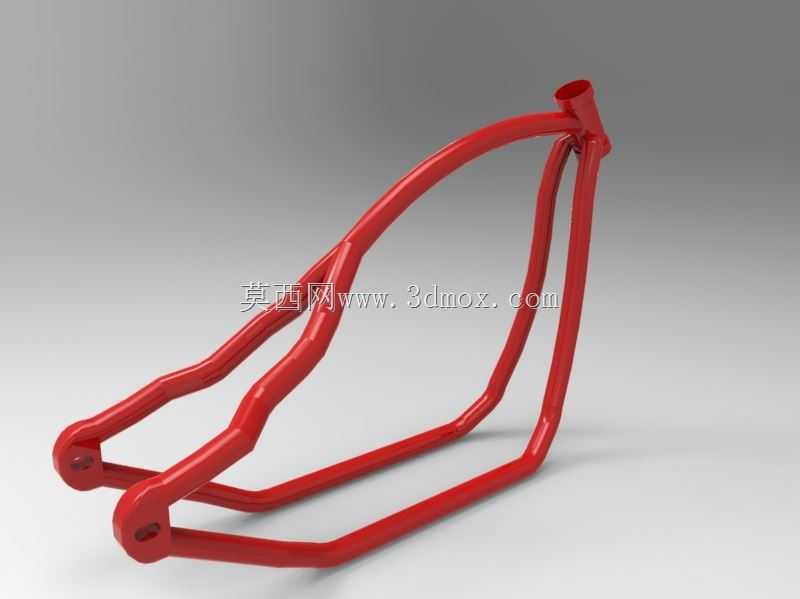

红色自行车车架三维结构设计

　　该结构为两轮代步骑行车辆的核心承载主体，日常应用覆盖城市通勤代步、郊野休闲骑行、运动竞技骑行等多类场景，是连接车辆前后轮、转向组件、传动组件、骑行座垫的核心承载基体，所有骑行过程中的载荷均会通过该结构完成传递与分散。从实际使用场景来看，日常通勤场景下，该结构需要承载骑行者自重、随身搭载物品的重量，同时需要应对城市铺装路面的小幅颠簸、减速带冲击、紧急制动时的纵向惯性载荷；运动骑行场景下，还需要承受弯道侧倾时的横向扭矩、踩踏发力时的周期性交变载荷，以及非铺装路面的连续冲击载荷，因此结构的强度冗余、刚度匹配是设计过程中的核心考量指标。

　　设计过程中首先确定了整体的几何边界，整体采用异型弯管拼接的结构形式，前端立管用于安装前叉转向组件，立管的内径尺寸与通用标准前叉舵管外径匹配，保证转向组件的转动自由度不受干涉，立管的倾斜角度经过反复校核，兼顾转向灵活性与高速骑行时的方向稳定性，避免转向过于灵敏导致的操控风险，也不会因转向阻尼过大影响低速挪车的便利性。后端的两组平行叉臂末端设置同轴安装孔，用于固定后轮轮轴，两个安装孔的同轴度公差控制在0.05mm以内，避免后轮安装后出现偏摆，导致骑行过程中轮组蹭刹、滚动阻力增大的问题。下管与后下叉采用大弧度弯曲的异型管结构，一方面可以避让牙盘、链条等传动组件的运动空间，避免骑行过程中传动部件与车架发生剐蹭，另一方面大弧度的管型可以优化载荷传递路径，将踩踏时的纵向力、路面冲击的垂直力沿着管材轴线方向分散，避免管材局部出现应力集中。

　　管材的选型上采用等壁厚圆形金属管，通过冷弯工艺完成各段管材的弧度成型，各段管材的拼接位置采用满焊连接，焊接位置做平滑过渡处理，减少焊接应力集中点。整体结构的安装边界经过多轮适配校核，前端立管的高度、后叉的开档尺寸、座管安装位的孔径均符合通用自行车零部件的互换标准，无需额外定制配件即可完成整车的组装。座管安装位设置在立管与后上叉的交汇位置，该位置是整体结构的刚度核心区，能够将骑行者的体重均匀分散到前后轮的承载点上，避免局部载荷过大导致管材变形。

　　从结构力学特性来看，整体三角形的主受力框架搭配双后叉的补强结构，在保证整体重量可控的前提下，实现了纵向刚度与横向韧性的平衡，纵向刚度足够可以减少踩踏发力时的结构泄力，提升传动效率；横向保留适当韧性可以过滤路面传来的小幅震动，提升长时间骑行的舒适度，同时在遭遇侧向冲击时能够通过微小的弹性形变吸收能量，避免管材直接发生脆性断裂。各段管材的弯曲半径经过优化，既不会因弯曲半径过小导致管材弯折处出现壁厚减薄、强度下降的问题，也不会因弯曲半径过大导致整体结构尺寸冗余，挤占其他零部件的安装空间。

　　在实际装配验证环节，该结构预留了刹车组件、变速组件的安装位点，走线槽的位置沿着管材内侧布置，既可以避免外露线管被剐蹭损坏，也能让整车外观更加简洁。后叉末端的安装槽采用开口式设计，方便后轮的拆装与维护，同时槽位的尺寸公差经过严格控制，保证轮轴安装后不会出现松动旷量。整体结构的重心位置经过匹配调校，当骑行者坐于座垫上时，整体重心落在前后轮的中心区域，保证骑行时的前后轮载荷分配合理，避免前轮载荷过小导致转向发飘，或是后轮载荷过大导致制动时后轮抱死打滑。
