内燃机传动用活塞杆连杆结构设计

　　在往复式动力机械的传动链路中，活塞杆（连杆）是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出的平顺性与整机运行寿命。这类构件广泛应用于车用内燃机、工业压缩机、往复泵等需要实现直线-旋转运动转换的设备中，工作过程中需要同时承受活塞端传递的气体爆发压力、往复运动惯性力以及曲轴端的交变扭矩载荷，受力状态复杂，对结构强度与刚度的匹配度要求极高。

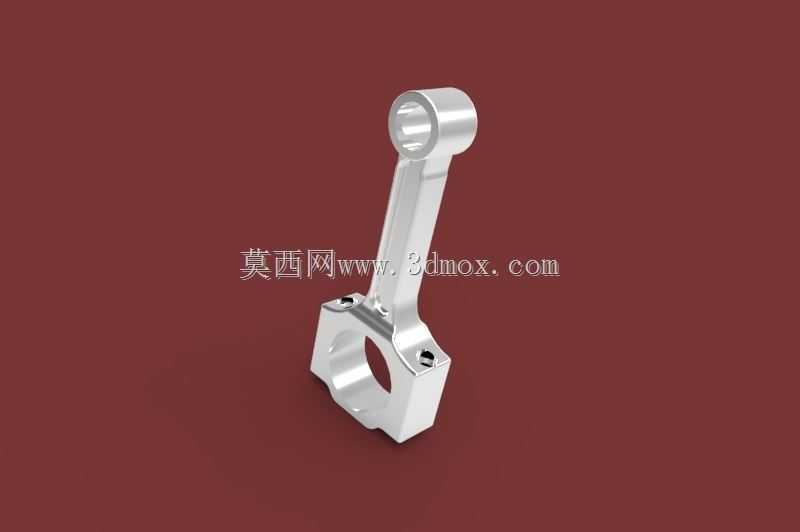

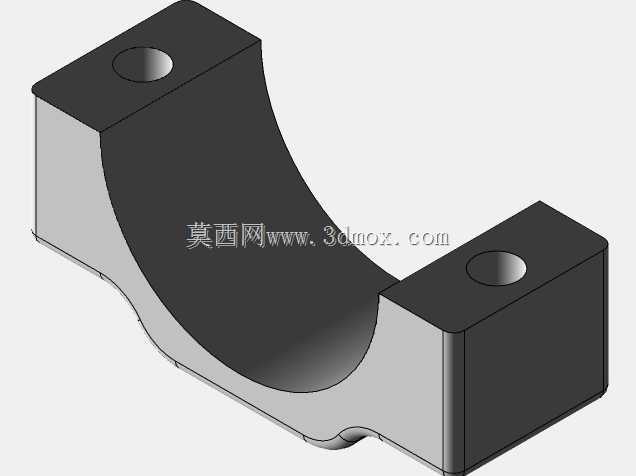

　　从实际工况出发，该连杆采用分体式大头端设计，大头端的剖分结构用于匹配曲轴曲柄销的装配需求，装配时通过螺栓将连杆盖与杆身紧固，保证与曲柄销的配合间隙处于合理范围，避免运转过程中出现冲击磨损；小头端为整体式环形结构，通过活塞销与活塞组件连接，内孔预留了衬套安装位，可通过更换耐磨衬套延长构件整体使用寿命，降低维护成本。杆身采用变截面过渡设计，从小头端到大头端截面逐步放大，匹配载荷传递路径上的应力分布规律，避免截面突变带来的应力集中问题，同时在保证强度的前提下尽可能降低构件整体质量，减小往复运动产生的惯性载荷，降低整机运转过程中的振动水平。

　　设计过程中首先需要明确安装边界尺寸：小头端内孔直径需匹配对应规格的活塞销外径，大头端内孔直径需匹配对应曲轴的曲柄销直径，大小头端的中心距决定了活塞的运动行程，直接关联设备的排量参数；杆身的外部轮廓需要避让曲轴运转过程中的平衡块、机体缸套内壁等周边结构，预留足够的运动间隙，避免运转过程中出现运动干涉。同时需要考虑连杆螺栓的安装空间，螺栓孔的位置需避开杆身的主应力传递路径，减少孔位对结构强度的削弱。

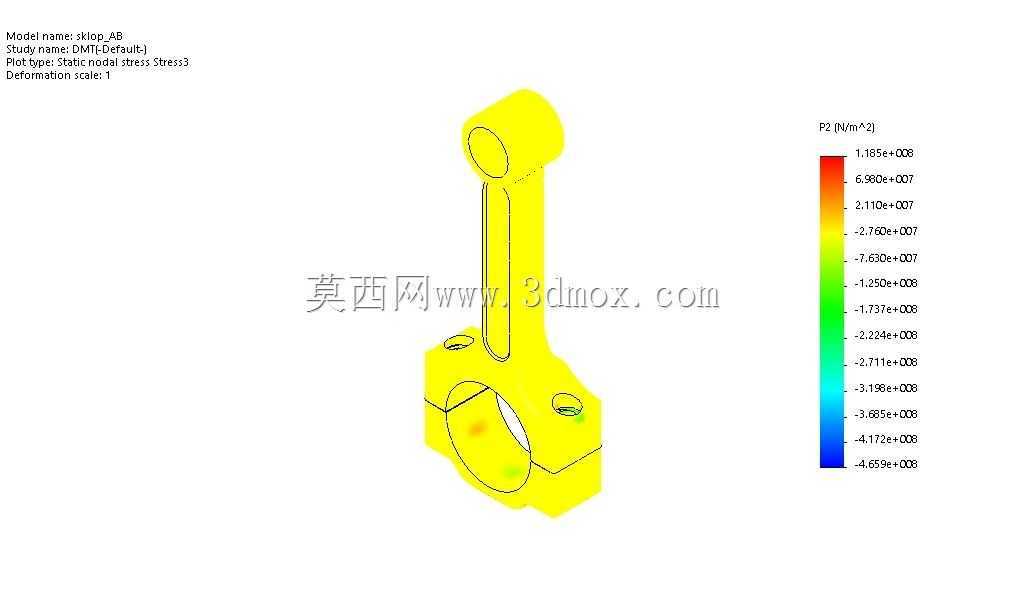

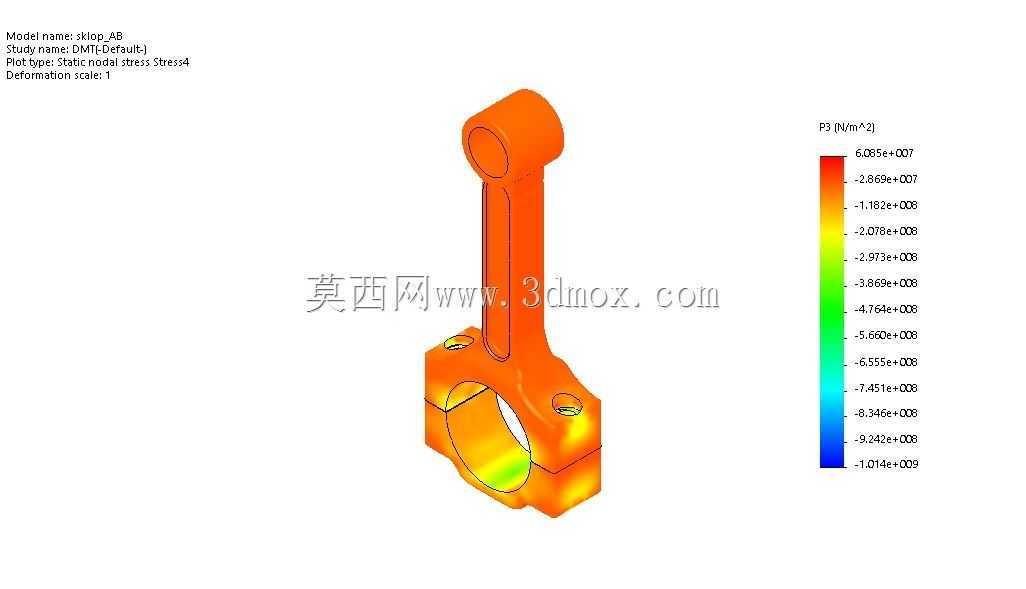

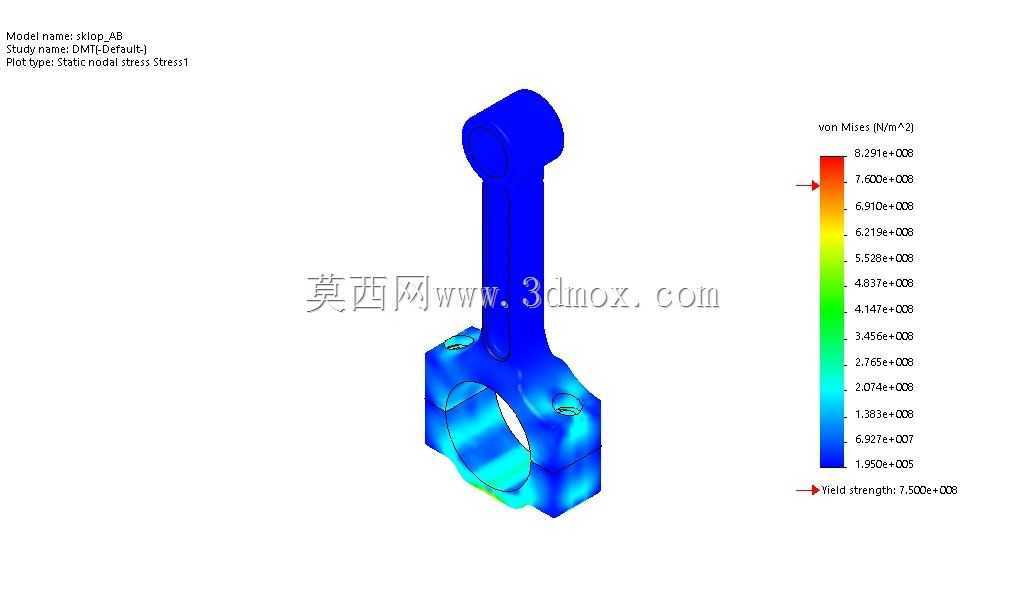

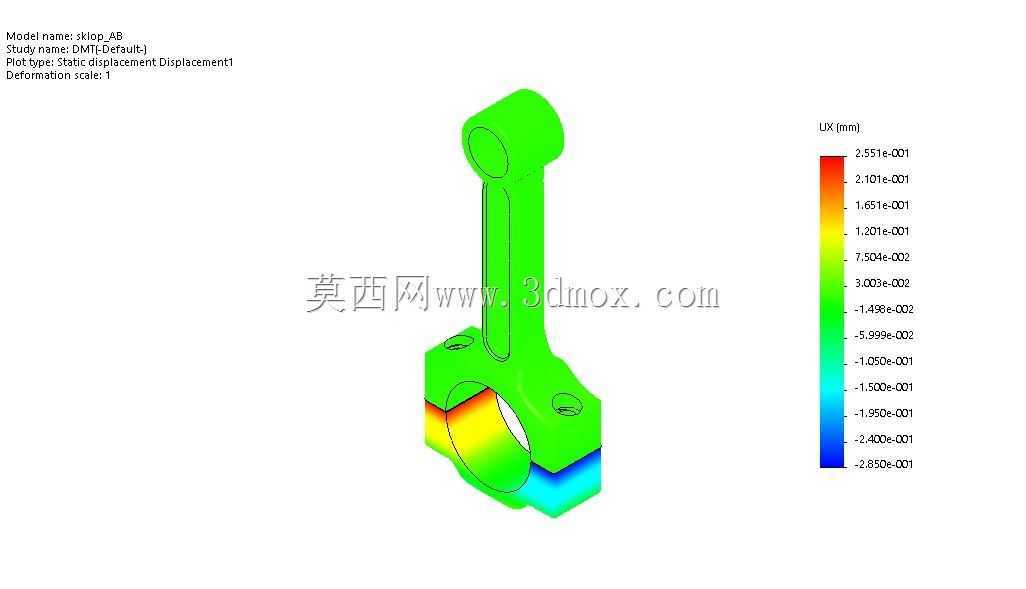

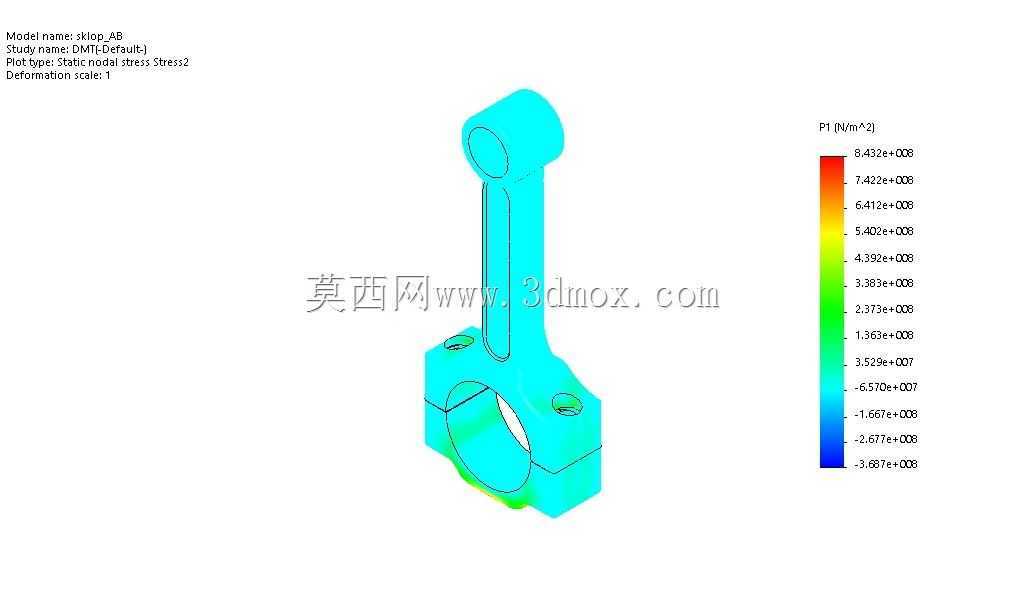

　　针对构件的受力特性，设计阶段通过有限元方法完成静力学结构分析，模拟最大爆发压力工况下的应力分布状态，对应力集中区域做圆角过渡优化，将整体应力水平控制在材料屈服强度范围内，保证构件在交变载荷下的疲劳寿命。从分析结果可以看到，杆身与大小头过渡区域、大头端螺栓孔周边为应力相对较高的区域，设计时对这些位置的圆角半径做了针对性调整，在不增加整体重量的前提下提升局部结构强度，平衡强度要求与轻量化需求。

　　在实际装配场景中，该连杆需要与活塞、活塞销、曲轴、连杆螺栓、轴瓦等部件配合，装配时需要严格控制大头端的紧固扭矩，保证连杆盖与杆身的结合面紧密贴合，避免运转过程中出现连接松动；大小头端的孔位加工精度、形位公差直接影响传动效率与磨损速率，建模过程中对配合面的尺寸公差、表面粗糙度要求都做了对应预留，可直接用于后续的工程图输出与加工工艺编制。这类连杆的结构设计逻辑同样适用于其他往复式传动设备，可根据不同的载荷等级、安装空间调整尺寸参数，适配不同功率等级的动力设备需求。
