轻量电动螺旋桨小飞机拼装结构设计

　　这款轻量电动航模的设计初衷，是适配室内狭小空域的飞行需求，整体采用板式切割拼接结构，无需复杂的曲面注塑成型工序，普通激光切割设备即可完成所有结构件的加工，大幅降低了小批量制作的成本与加工门槛。从实际使用场景来看，这类小尺寸电动航模主要用于室内航空科普教学、青少年航模入门训练，以及小范围的室内航模竞技活动，相比室外大尺寸航模，它对飞行空域的要求极低，普通居家客厅、小型活动室就能完成起降与基础飞行动作，不会因为室外阵风干扰出现失控坠机的问题。

　　动力系统匹配6mm规格的微型推进电机，供电采用2S锂聚合物电池，整套动力单元的重量控制在8g以内，配合整体板式结构的低密度板材选型，整机起飞重量不超过20g，推重比可以达到1.2以上，足够完成平飞、小半径转弯、缓慢爬升等基础飞行动作，同时较低的飞行速度也能避免碰撞时对人员或者室内物品造成损伤。结构设计上采用无胶快拼的卡扣式连接逻辑，机翼、尾翼、机身主体、起落架之间都设计了对应的插接榫卯结构，安装时不需要额外的粘接剂，只需要按照定位槽对准插接即可完成整机装配，拆卸后可以平整收纳在A4尺寸的包装盒内，方便携带与存放。

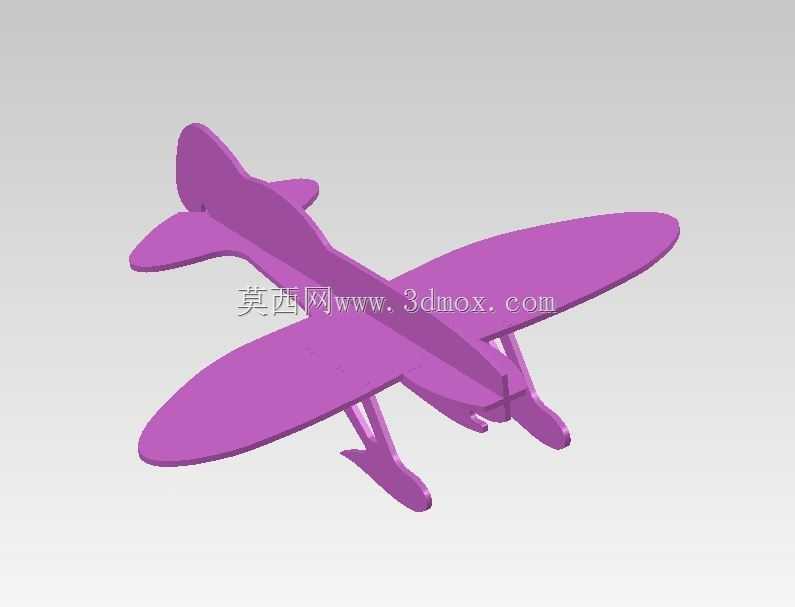

　　外形尺寸方面，整机翼展控制在220mm，机身总长180mm，机高（含起落架）75mm，机翼采用对称平凸翼型，板式切割的翼缘做了15度的倒角处理，既能降低飞行时的诱导阻力，也能避免尖锐边缘划伤操作人员。尾翼部分采用常规布局，水平尾翼与垂直尾翼都和机身主体采用一体化切割的连接位，安装后不需要额外调整舵面角度，出厂预设的舵量就可以满足室内稳定飞行的需求。起落架采用后三点式布局，两个主起落架布置在机翼前缘下方的机身两侧，后起落架集成在垂直尾翼下方，全部采用和机身同材质的板材切割成型，具备一定的弹性形变能力，在轻微碰撞或者硬着陆时可以通过自身形变吸收冲击能量，避免结构断裂。

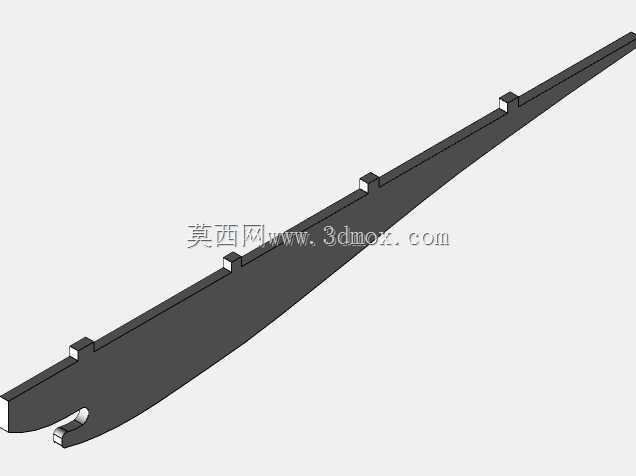

　　电路走线的设计全部隐藏在机身板材的中间夹层内，机身主体的板材采用三层复合结构，中间层预留了走线槽与电池、接收机的安装位，安装时只需要将电机、接收机、电池按照定位标识放入对应的槽位，盖上外层盖板即可完成电路部分的装配，不需要额外的走线固定工序，也避免了明线外露影响飞行稳定性或者在碰撞中扯断线路。机翼与机身的连接位设计了双重定位卡扣，除了主插接榫之外，还在机翼根部设计了两个辅助定位凸台，插入机身对应的卡槽后可以自动锁止，飞行中不会因为气流扰动出现机翼松脱的问题，拆卸时只需要按压机身上的解锁卡扣即可顺利拆下机翼，不需要借助额外工具。

　　从飞行控制的适配性来看，这款机型预留了标准的微型舵机安装位，可以根据使用需求选择是否加装舵面控制机构，基础版本采用固定舵面设计，只需要控制电机转速即可完成飞行姿态的调整，适合完全没有航模操作经验的入门用户；进阶版本可以加装两个1.7g规格的微型舵机，分别控制副翼与升降舵，实现更灵活的飞行动作，满足有一定操作基础的用户需求。整机的重心设计在机翼前缘30%的弦长位置，电池安装位设计成可前后滑动的滑槽结构，可以根据电池的实际重量微调重心位置，确保不同批次的电池装机后都能达到最佳的重心配平状态，避免出现头重或者头轻导致的飞行姿态不稳定问题。

　　板材选型上优先选用2mm厚度的高密度发泡聚丙烯板材，这种材料的比强度高，重量轻，同时具备良好的抗冲击性能，轻微碰撞变形后可以自动回弹，不会出现永久性形变或者断裂，表面可以直接喷涂各类水性涂料，方便用户根据自己的喜好进行外观涂装。所有结构件的切割公差控制在0.1mm以内，插接位的配合间隙设计为0.05mm，既可以保证安装时的顺畅度，也不会出现安装后结构松动旷量的问题，不需要额外的胶带或者紧固件进行加固。考虑到室内飞行的安全需求，整机所有外露的边缘都做了R1的圆角处理，螺旋桨采用软质硅胶材质，即使碰到人体皮肤也不会造成割伤，完全满足室内活动的安全标准。
