这套气门结构是内燃机配气系统的核心执行部件,主要应用在往复活塞式汽油、柴油发动机的气缸盖总成中,直接决定发动机的进排气效率、充气系数与工况稳定性。在实际装车场景中,该部件需要在-40℃到120℃的机舱温度区间内长期工作,承受凸轮轴周期性冲击载荷、高温燃气冲刷以及气门弹簧的高频往复作用力,是发动机动力输出环节可靠性要求最高的部件之一。

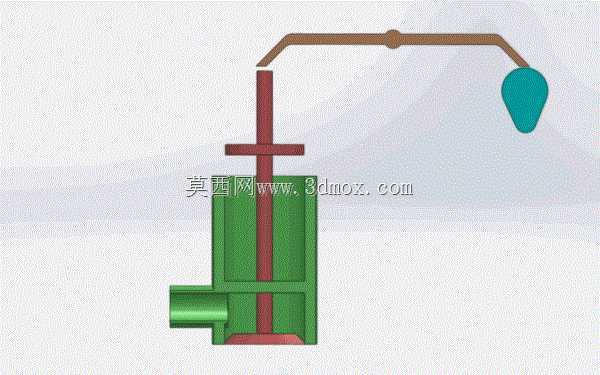

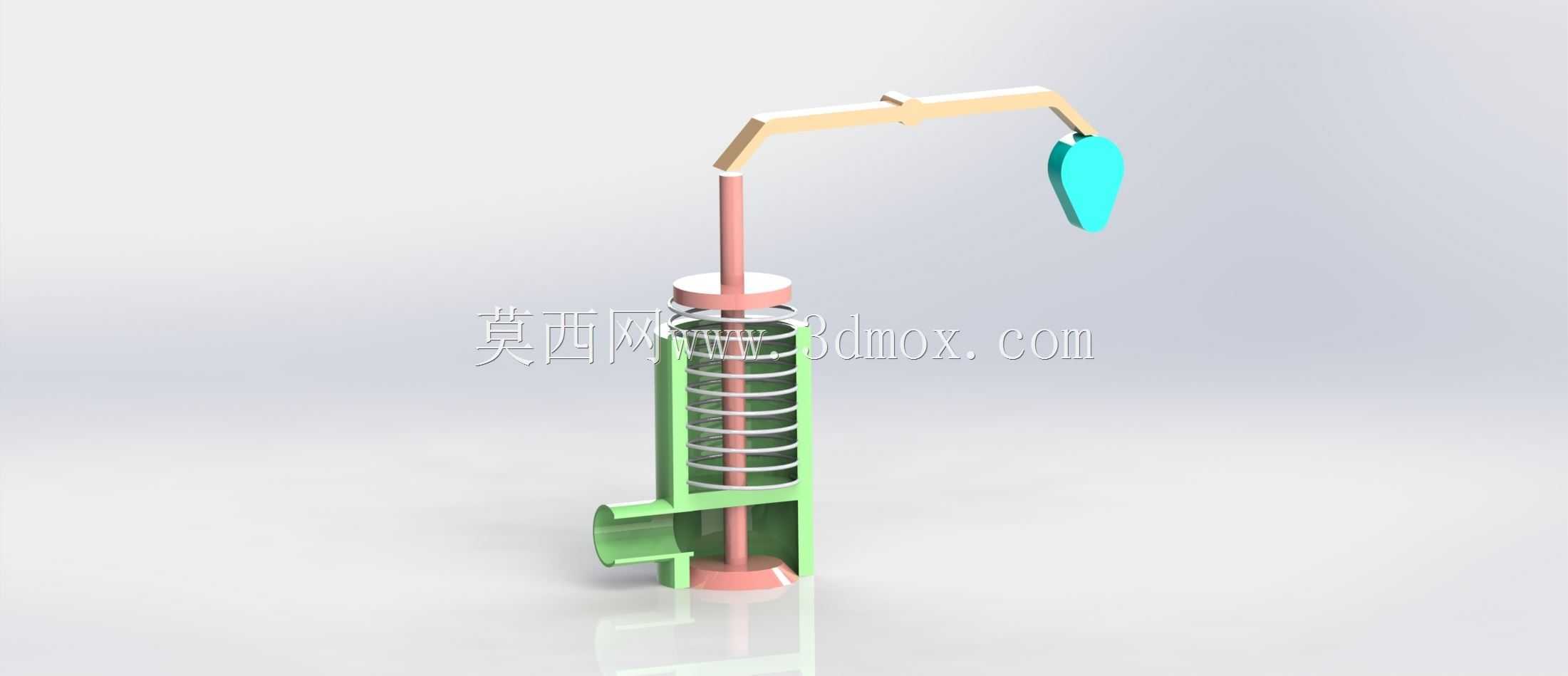

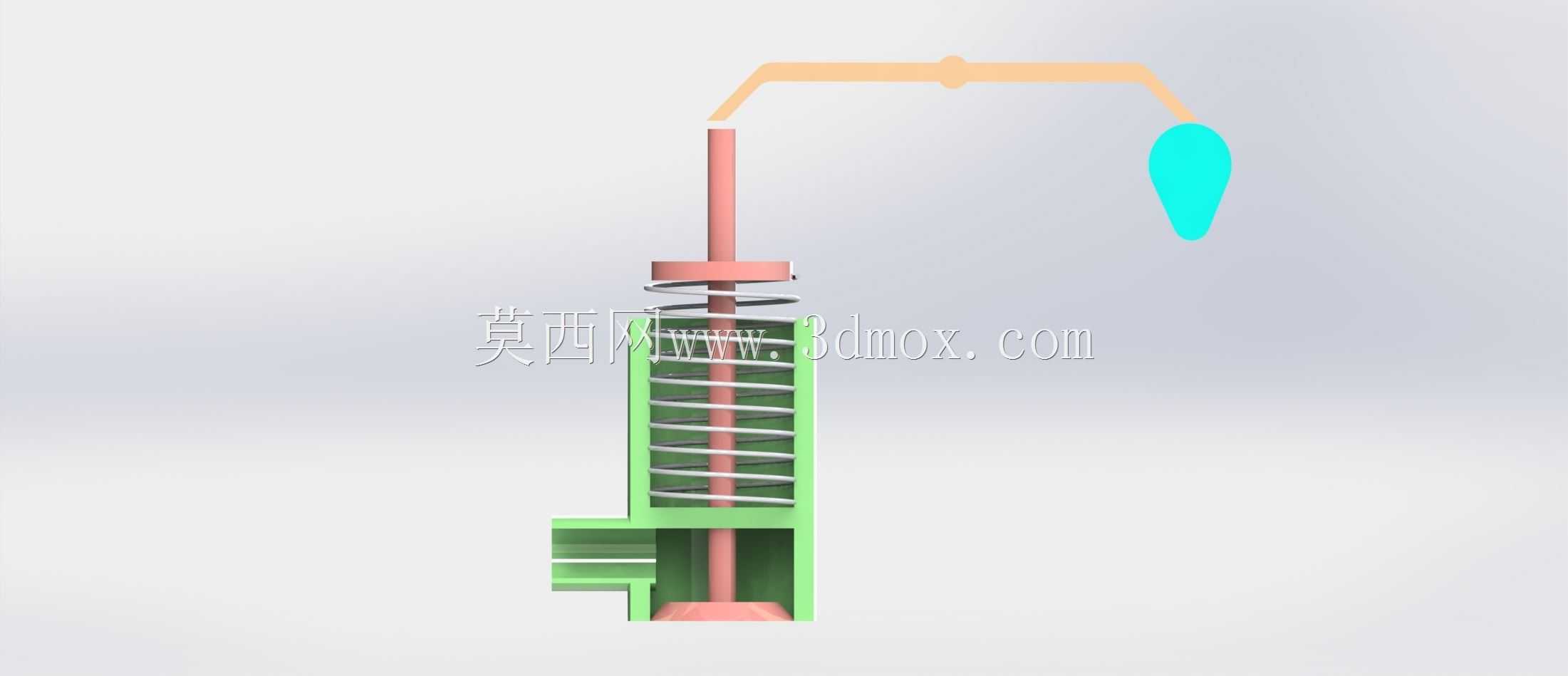

从功能实现逻辑来看,这套结构的核心作用是按照发动机各缸的做功顺序与配气相位要求,定时开启和关闭进气、排气通道,在进气行程让新鲜混合气或空气足量充入气缸,排气行程将燃烧后的废气彻底排出缸外,同时在压缩和做功行程保证燃烧室的可靠密封,避免燃气泄漏导致缸压不足、动力下降。结构上采用菌形气门头部搭配细长杆身的经典设计,气门头部的锥面密封带与气门座圈经过配对研磨,密封锥角采用行业通用的45度设计,既保证落座时的自定心密封效果,又能兼顾气流通过时的流通阻力控制,杆身表面做了硬化处理,与气门导管之间保留0.02-0.05mm的配合间隙,既保证往复运动的导向精度,又预留热膨胀余量避免卡滞。
设计过程中首先要匹配发动机的排量与额定转速,确定气门头部的最大外径:通常进气门头直径会比排气门大15%-20%,利用进气负压差提升充气效率,排气门则采用更小的头部尺寸配合耐高温合金材质,应对高温排气的热负荷冲击。气门的升程曲线完全匹配凸轮型线设计,最大升程控制在8-12mm区间,避免升程过大导致气门与活塞顶面发生运动干涉,杆身长度根据气缸盖的总高度、气门弹簧座的安装位置、摇臂或凸轮轴的布置高度综合确定,安装边界上需要预留气门弹簧的安装空间,弹簧上座与气门杆尾端的锁夹槽配合锥面锁片实现刚性连接,保证弹簧回弹力能够可靠传递到气门,克服高速运动时的气门惯性力,避免出现气门飞脱、落座反跳的问题。

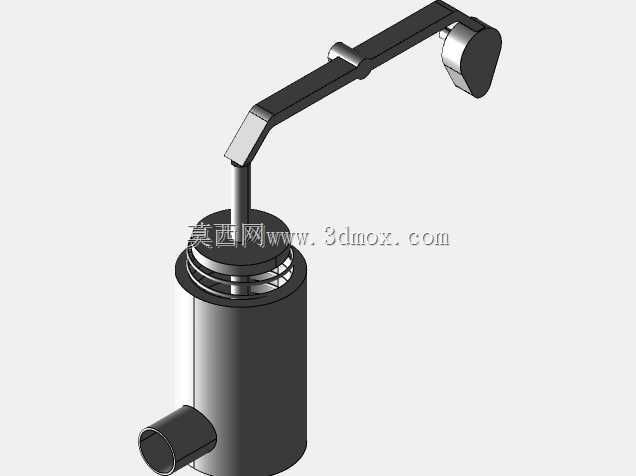

从安装适配角度,这套结构的横向安装边界受气缸盖的气道布置、相邻缸的气门间距限制,中心距需要保证气门运动时不会与气道壁、相邻气门、缸盖螺栓凸台发生干涉,杆部与气门导管的配合长度要达到杆径的6-8倍,保证高速往复运动时的导向稳定性,避免偏磨导致密封失效。摇臂端的接触位置设计了圆弧过渡面,与气门杆尾端的接触点始终保持在杆身中心线上,减少侧向分力带来的导管偏磨,气门尾端经过淬火处理,硬度达到HRC50以上,承受摇臂的周期性冲击不会出现凹陷磨损。
在实际工程应用中,这套结构的运动校核需要覆盖发动机全转速区间,通过运动学仿真验证气门的加速度曲线,避免在凸轮型线的缓冲段出现加速度突变,导致机构冲击噪声增大、零件疲劳寿命下降。热态间隙的设定也需要匹配不同材质的热膨胀系数,冷态下预留0.2-0.4mm的气门间隙,补偿工作状态下气门杆、推杆、摇臂等零件的热伸长量,避免热态下气门关闭不严导致缸压泄漏。同时气门头部的避阀坑设计需要与活塞顶面的凹坑深度匹配,在上止点位置预留至少1mm的安全间隙,覆盖所有工况下的零件尺寸公差、运动变形量,杜绝活塞撞气门的严重故障。
