双AAA电池仓带弹性接触结构设计

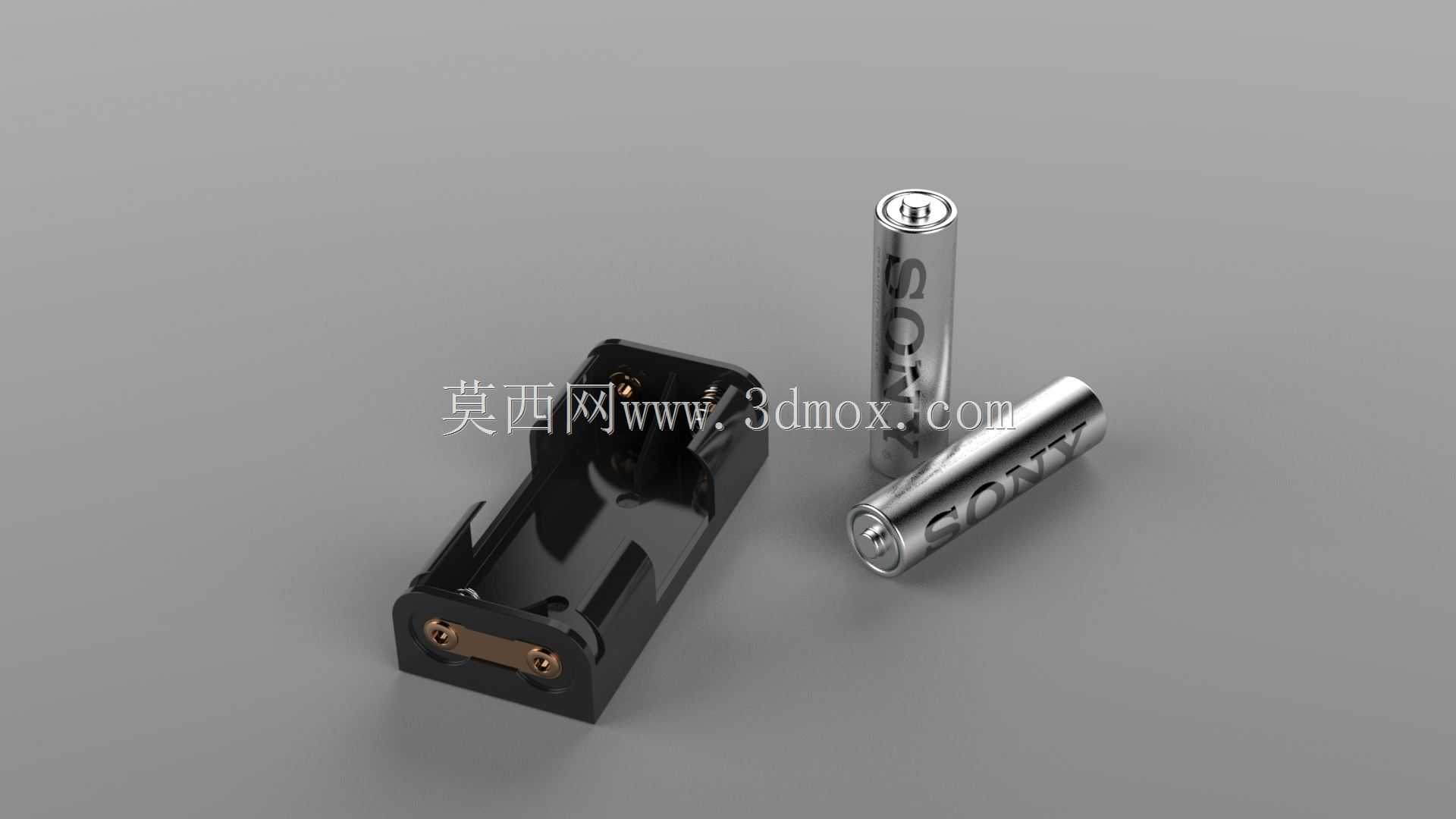

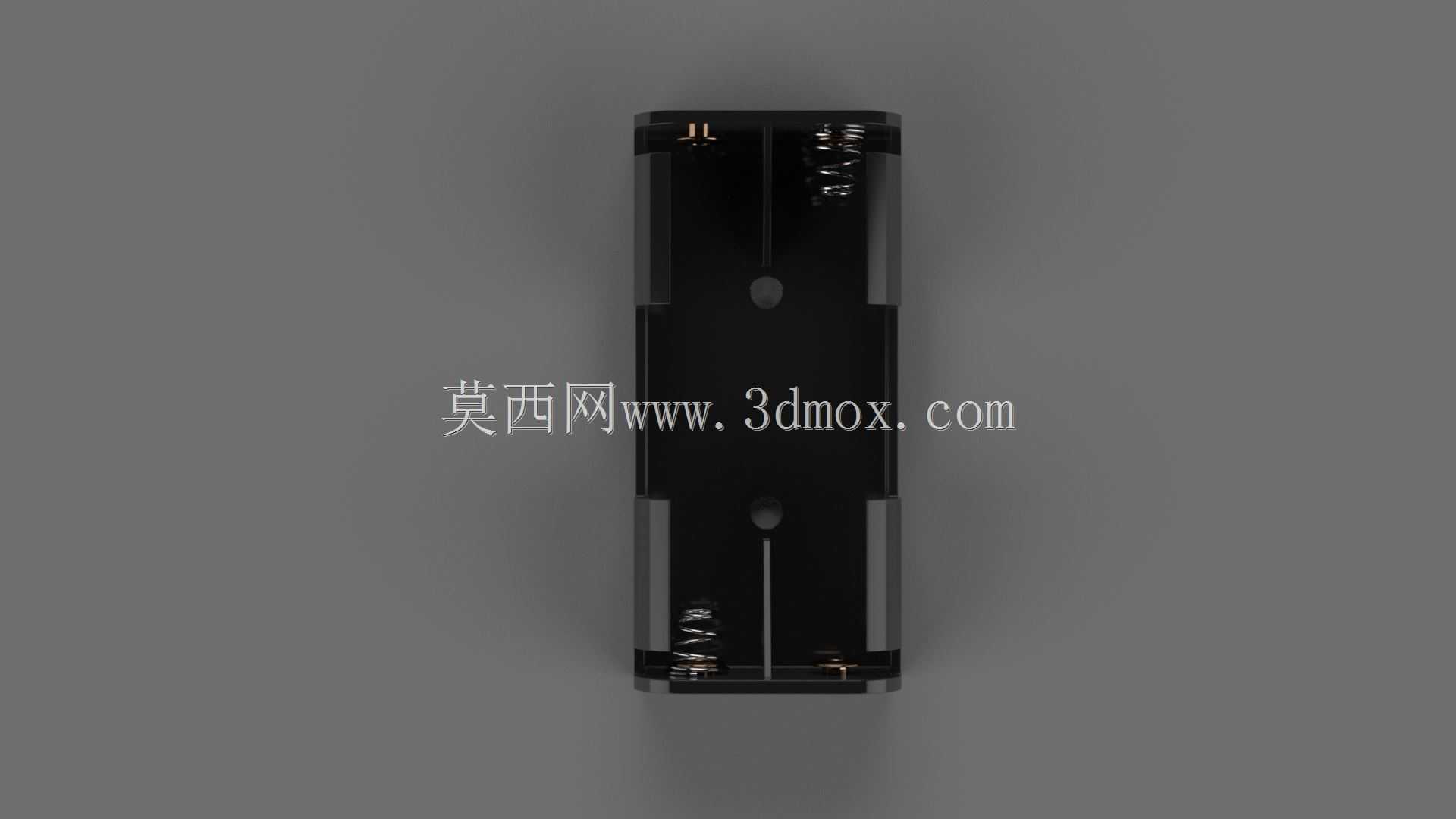

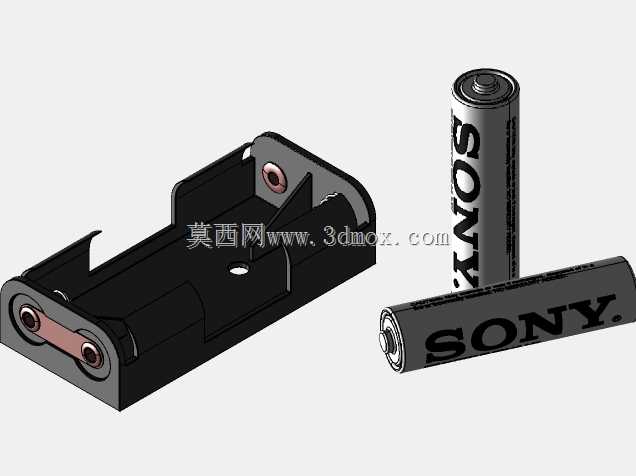

这款双AAA规格的电池安装座，是小型便携电子设备、手持检测仪器、低功耗传感终端里最常见的供电承载部件，日常选型时经常会在消费电子、小型工控手持终端、家用小电器的结构BOM里见到它的身影。整个座体采用阻燃绝缘材质注塑成型，腔体轮廓完全匹配7号AAA电池的圆柱外形，两个仓位平行排布，能同时容纳两节七号电池串联供电，腔体内侧做了细微的导向凸筋，既可以减少电池装入时的摩擦阻力，也能避免电池在仓内晃动产生接触不良的问题。接触端的设计是整个结构的核心，正极端采用带可变压缩量的螺旋弹簧结构，弹簧的预压行程经过匹配计算，既能保证电池装入后有足够的抵紧力抵消设备移动、跌落带来的位移冲击，也不会因为弹簧弹力过大导致电池装入时阻力过高，影响用户换电的操作手感；负极端则采用折弯成型的钣金接触片，接触表面做了镀镍防锈处理，长期使用也不会因为氧化导致接触电阻升高，钣金片的固定端直接嵌注在塑料座体内部，不需要额外打螺丝固定，能有效缩减整体装配工序。安装边界上，整个电池座的外形做了紧凑化处理，底部预留了两个带铜套的安装孔，可以通过M2规格的螺丝直接固定在设备壳体的内部筋位上，安装孔的中心距经过标准化适配，能匹配多数通用小型设备的内部安装空间，座体侧壁预留了走线缺口，方便接触片的引脚直接焊接到设备主板的供电焊盘上，不需要额外转接导线。设计过程中特意规避了常见的电池装反风险，仓体两端的接触结构做了差异化外形，正极弹簧端的内凹尺寸刚好适配电池正极的凸起端头，负极钣金片的平面结构只能贴合电池负极的平面端，用户误将电池反装时会出现端头无法完全卡入仓位的情况，从结构层面避免反装导致的电路短路问题。仓体的侧边还做了抠取缺口，用户更换电池时可以直接从缺口处抠住电池侧壁将电池撬出，不需要额外设计抽拉结构，在控制整体成本的同时兼顾了换电的操作便利性，这类结构也常被改装应用在小型自制电子装置、学生科创作品的供电模块搭建中，适配性极强。
