带防护圈航拍四旋翼无人机结构设计

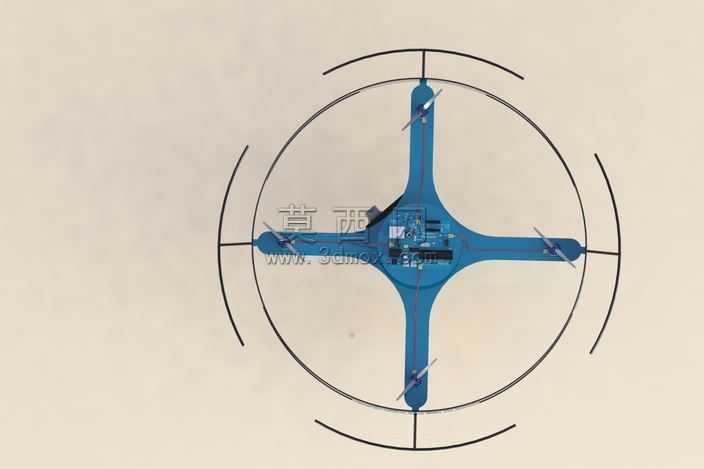

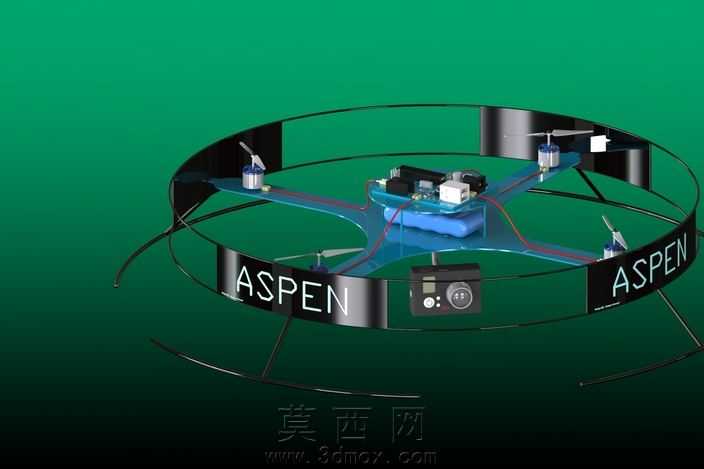

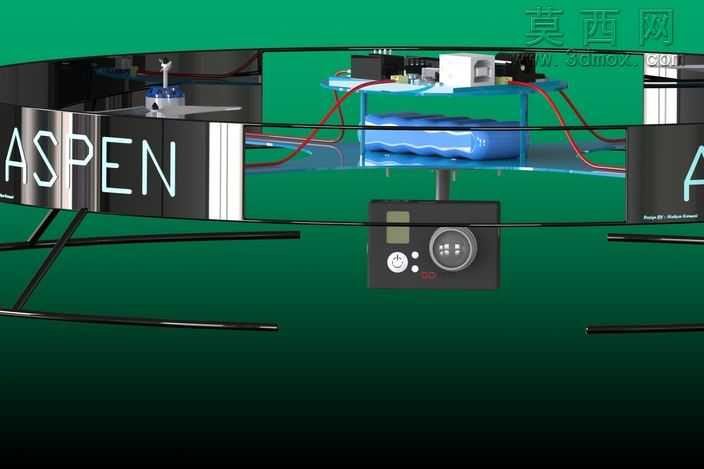

本作品为带环形防护结构的四旋翼航拍无人机三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，从核心机架布局到外围防护构件均实现1:1比例的尺寸还原。建模初期围绕四旋翼飞行器的动力布局逻辑展开，采用十字型机架作为核心承载结构，机架臂采用流线型曲面设计，在保证结构强度的同时降低飞行过程中的风阻影响，每条机臂末端预留标准电机安装位，匹配旋翼动力组件的装配公差要求。模型中部的设备舱做了分层结构设计，上层预留飞控模块、电调组件的安装卡槽，下层设置电池仓的固定卡位，同时预留走线槽位梳理动力线路与信号线路，避免线路干涉旋翼转动。外围的环形防护圈采用多段式拼接结构设计，通过细支撑臂与机架主体连接，防护圈表面做了哑光金属质感的材质处理，还原碳纤维包覆金属骨架的真实视觉效果，防护圈高度完全覆盖旋翼旋转平面，可在飞行碰撞时避免旋翼直接接触障碍物，提升飞行安全性。模型搭载的航拍相机模块采用可微调角度的云台连接结构，相机本体的按键、显示屏细节均做了精细化建模，还原设备的真实外观特征。渲染阶段采用深绿色纯色背景突出主体，通过打光模拟室内产品展示的光照效果，机架主体的蓝色塑料材质、防护圈的金属标识质感、电池模块的哑光外壳材质均做了对应的材质参数调整，不同构件的反光度、粗糙度参数匹配真实材质的物理特性，让渲染效果兼具结构展示性与视觉真实感。整体设计兼顾飞行性能与防护需求，结构装配逻辑清晰，所有连接位均预留标准装配间隙，可直接用于结构验证、3D打印样机制作或者航拍无人机的方案参考。
