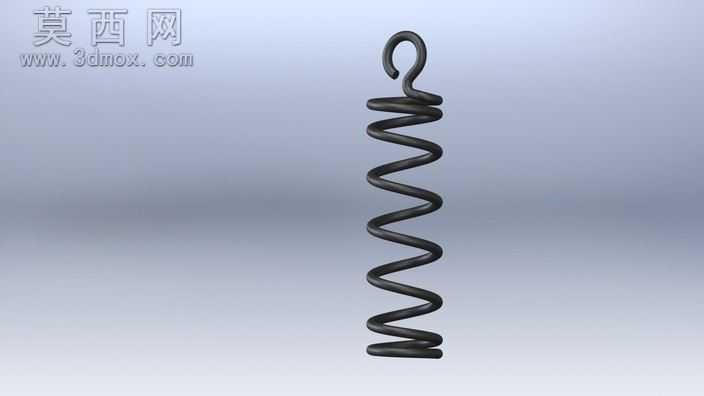

带挂环拉伸式圆柱螺旋弹簧结构

本作品为带端部挂环的拉伸圆柱螺旋弹簧三维建模成果，建模过程依托参数化三维设计逻辑完成，首先梳理拉伸弹簧的核心结构特征：包含等距螺旋簧身、两端一体成型的封闭挂环，整体为连续金属线材绕制成型的弹性构件。建模初始阶段先确定弹簧的基础参数，设定适配常规五金装配场景的簧丝直径、弹簧中径、有效圈数、挂环内径与中心距，通过螺旋线生成命令构建簧身的核心路径，螺旋线的螺距参数匹配拉伸弹簧无初应力的等距排布要求，路径生成后以簧丝直径为截面轮廓沿螺旋路径扫描，得到连续的螺旋簧身实体。端部挂环的建模采用圆弧过渡衔接处理，在簧身两端的末圈位置，通过相切圆弧延伸路径，将螺旋末端平滑过渡为半环形挂环结构，保证挂环与簧身的衔接处无棱角、无结构断点，还原实际弹簧线材连续弯折的加工形态，同时对挂环与簧身的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。材质设置阶段选用常规弹簧钢材质参数，调整材质的漫反射颜色为浅灰白色金属质感，添加细微的金属磨砂纹理，匹配弹簧成品经表面处理后的哑光金属视觉效果，渲染阶段采用柔和的影棚布光，主光源从侧上方投射，辅光源补正暗部细节，清晰呈现弹簧螺旋结构的层叠关系、挂环的圆弧轮廓，以及簧身表面均匀的材质质感。结构设计上严格遵循拉伸弹簧的力学特性逻辑，簧身各圈之间在自由状态下保持紧密贴合的等距排布，两端挂环的中心与弹簧轴线处于同一平面，保证实际使用时挂环受拉的力线与弹簧轴线重合，避免偏载导致的弹簧变形失效。建模过程中对螺旋路径的曲率做连续校验，保证扫描生成的簧丝实体无扭曲、无断面，挂环的圆弧半径与簧丝直径的比例符合五金弹簧的通用设计规范，整体模型可直接用于装配验证、力学仿真参考，也可作为机械设计教学中弹性元件建模的演示案例，完整还原了拉伸弹簧从参数设定、路径构建、实体生成到材质渲染的全流程，结构严谨，细节贴合实际工业产品的生产成型特征。
