木质益智解锁机关玩具三维设计作品

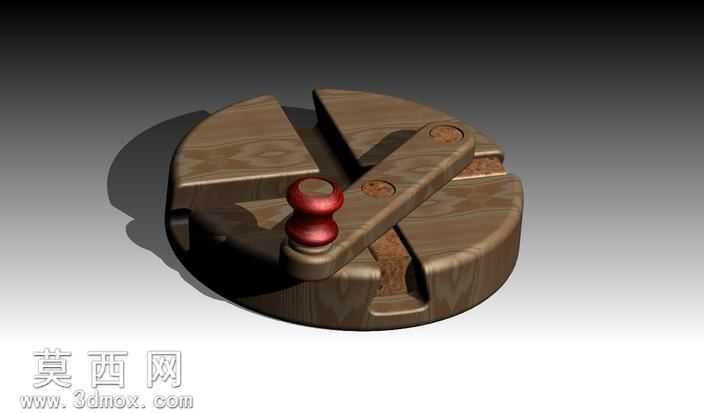

本作品为一款木质益智解锁类玩具的三维设计成果，建模阶段依托NX平台完成全参数化结构搭建，首先对圆形底座进行基准定位，精准绘制底座上的十字导向槽轮廓，通过拉伸、切除特征完成槽体的深度与宽度参数设定，确保槽道内壁光滑无冗余棱角，为后续滑块的顺畅滑动预留合理配合间隙。随后对三个分体式滑块进行独立建模，每个滑块的端部都设计有与底座槽道匹配的导向凸台，凸台的尺寸公差控制在0.1mm范围内，既保证滑动时无卡顿松旷，也避免装配后出现结构错位。核心的锁止摆杆是整个结构的关键部件，建模时重点还原摆杆上的两个定位凸点与滑块卡槽的配合关系，摆杆端部的红色旋钮采用回转体特征完成建模，通过曲面倒圆角处理还原旋钮的圆润握持手感，同时在旋钮与摆杆的衔接处设计限位台阶，防止旋钮脱出。材质渲染阶段，主体木质部件采用胡桃木纹理贴图，调整纹理映射方向匹配木材的自然生长纹路，添加轻微的凹凸贴图模拟木质表面的细微肌理，旋钮部分采用红铜金属材质，调整金属粗糙度参数呈现出哑光复古的金属质感，场景布光采用三点布光法，主光源从左上方45度投射，形成自然的投影轮廓，辅助光源补亮暗部细节，避免结构阴影过深遮挡关键配合部位，背景采用渐变灰色调突出木质主体的质感表现。设计思路上以经典解谜机关结构为基础，优化了传统解锁玩具的配合精度，将所有活动部件的运动行程做了限位设计，避免滑块在滑动过程中从底座槽道脱出，整体结构无需额外金属连接件，完全依靠木质部件之间的榫卯式卡合实现锁止与解锁功能，既适合作为3D打印的创意制作素材，也可作为木质益智玩具的结构设计参考，模型还原了实物的所有活动结构逻辑，可直接用于运动仿真验证解锁过程的流畅性，也可导出通用格式用于3D打印制作实体成品。
