精密手动平口虎钳三维结构设计

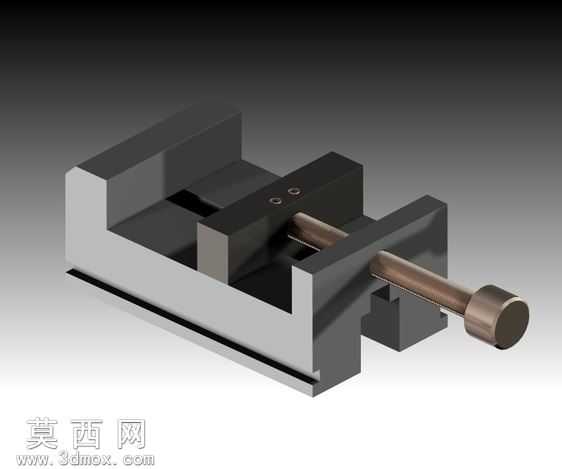

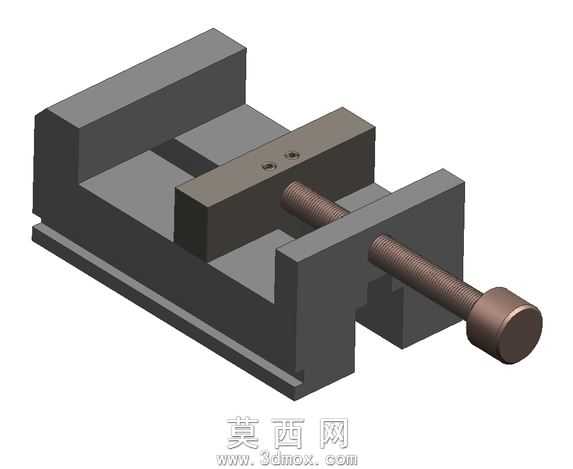

本作品为手动式精密平口虎钳的三维参数化建模成果，整体建模过程严格遵循机械加工工装的实际设计规范，先通过草图绘制完成固定钳身、活动钳身、丝杆、螺母、导杆、钳口板等核心零件的轮廓约束，对各零件的配合尺寸做了全参数关联，保证后续修改规格时可同步更新所有关联尺寸。建模阶段对固定钳身的导轨滑槽做了等壁厚结构优化，既保证夹持刚性，又避免不必要的材料冗余，活动钳身与导轨的配合面预留了实际装配所需的间隙公差，还原真实工装的装配逻辑。材质渲染环节，钳身主体采用铸铁哑光金属材质，还原铸造工装的粗粝质感，表面做了细微的磨砂颗粒处理，模拟实际生产中铸铁件的表面状态；传动丝杆采用抛光合金钢材质，添加了细微的金属反光与使用划痕效果，突出传动件的加工精度；钳口板采用淬火合金钢材质，表面做了网状防滑齿的细节建模，还原虎钳夹持工件时的防滑结构。结构设计上采用丝杆螺母传动的经典结构，转动端部的手柄即可带动活动钳身沿固定钳身的导轨做直线往复运动，实现工件的夹紧与松开，钳口板通过沉头螺丝与钳身固定，磨损后可单独更换，降低后期维护成本。整体装配完成后做了运动仿真验证，确认丝杆传动无卡滞、活动钳身行程无干涉，各零件的装配关系完全符合实际虎钳的生产装配要求，可作为机械设计教学、工装结构参考的数字化模型使用，也可导出为通用格式用于3D打印验证、虚拟装配实训等场景。
