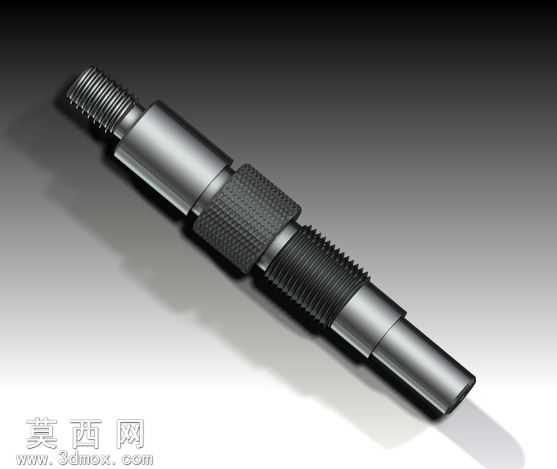

带网纹滚花与外螺纹的阶梯传动轴

本作品为典型的轴类机械零件三维建模成果，整体采用阶梯轴的经典结构设计，建模过程中首先通过回转特征构建轴体的基础轮廓，按照不同轴段的直径差异逐段绘制回转截面，保证各轴段的同轴度公差符合机械设计规范，轴体两端分别设置不同规格的外螺纹结构，建模时通过螺旋线扫描切除的方式生成真实的螺纹牙型，还原螺纹的小径、大径与螺距参数，避免简化螺纹带来的结构失真。轴身中部设计有网纹滚花结构，该部分建模通过阵列特征实现，先绘制单个滚花齿的凸起轮廓，再沿轴身圆柱面进行环形与轴向的双向阵列，精准还原网纹滚花的凹凸纹理，还原滚花结构用于手动拧动时增大摩擦力的功能特性。材质设置上为轴体赋予金属钢材材质，调整材质的反射率、粗糙度参数，模拟经过机加工后的金属表面质感，不同轴段根据加工工艺的差异设置不同的表面粗糙度：光轴段设置较低的粗糙度值呈现精车后的光亮金属质感，滚花段设置较高的粗糙度值呈现滚压加工后的哑光粗糙纹理，螺纹段匹配螺纹加工后的表面质感。渲染阶段采用三点布光方案，主光源从斜上方照射突出轴体的轮廓结构，辅助光源补充暗部细节避免阴影死黑，轮廓光勾勒轴体边缘提升立体感，背景采用渐变灰色调突出金属零件的质感，同时添加柔和的地面阴影增强模型的真实感。设计思路上该轴为教学实训类的车床加工项目案例，建模时严格遵循机械加工的工艺逻辑，各轴段的退刀槽、螺纹收尾结构都按照实际加工要求进行设计，既保证模型的外观还原度，也兼顾结构的工艺合理性，可用于机械加工教学演示、轴类零件结构认知、装配场景搭建等用途，模型的各特征参数可编辑，能够根据实际使用需求调整轴段长度、直径、螺纹规格、滚花参数等内容，适配不同的使用场景。
