带棘轮调节结构的菱形画架支撑固定支架

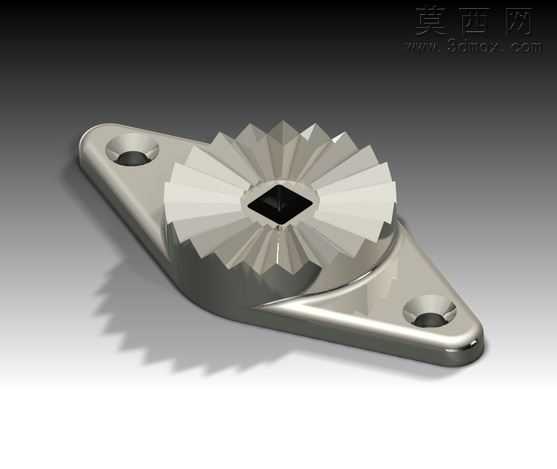

本作品为画架配套的角度调节支撑支架，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件的装配干涉校验，先完成底座基体的轮廓草绘，通过拉伸、拔模、倒圆角指令构建出两端带安装孔的菱形安装底座，底座两端的沉头安装孔做了同轴度约束，可直接适配标准紧固件完成与画架架体的固定连接。核心调节部位采用棘轮齿形结构设计，建模时先绘制单齿的齿形轮廓，通过圆周阵列完成整圈棘齿的构建，齿形的齿顶角、齿深参数经过反复校验，保证调节时的卡合精度与锁止可靠性，齿盘中心设计方形传动孔，可与画架的调节转轴紧密配合，传递调节扭矩，避免转动过程中出现打滑偏移的问题。材质渲染阶段，整体构件赋予哑光金属材质，模拟锌合金压铸成型的表面质感，对棘齿的齿面、底座的棱边做了细微的倒角光影处理，还原五金零件加工后的边缘钝化效果，底座表面添加细微的磨砂纹理，避免渲染效果过于塑料化，齿盘与底座的衔接部位做了光影过渡处理，突出两个部件的装配层级关系。结构设计上，将棘齿调节结构与安装底座做一体化整合，减少多余的连接部件，既提升了构件的整体结构强度，也降低了生产装配的复杂度，棘齿的齿距设计匹配画架常用的调节角度档位，可实现画架上架角度的多档位精准调节，满足不同绘画场景下的画架倾角使用需求，底座的两个安装孔位间距经过尺寸优化，保证固定后支架的受力均匀，长期使用不会出现变形松动的问题。设计过程中充分考虑了零件的加工工艺性，所有拔模角度符合压铸生产的脱模要求，无倒扣、薄壁等不利于量产的结构缺陷，各棱边的倒圆角参数统一，既避免使用过程中的锐边划伤风险，也能提升零件压铸成型时的金属液流动性，降低生产不良率。
