内外复合螺纹连接轴结构设计

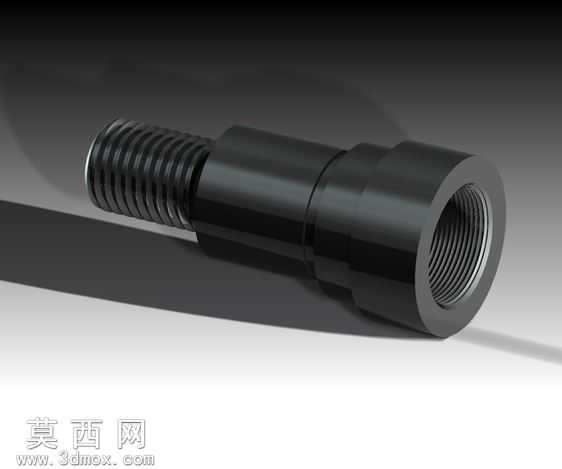

本作品为一款兼具外螺纹与内螺纹结构的复合连接轴类零件，采用三维建模软件完成全参数化设计，整体结构经过严谨的工程合理性校验，可直接用于机械装配场景的连接传动环节。建模阶段首先以回转体特征为基础，通过草图绘制截面轮廓后旋转生成主体基体，随后分别在轴体左端加工出外螺纹段，在右端内孔中加工出内螺纹段，中间设置多级阶梯轴肩用于装配定位，所有轴段过渡位置均设计了合理的圆角倒角，避免应力集中问题，提升零件的结构强度与使用寿命。材质设计上选用高强度合金钢作为模拟材质，渲染阶段通过调整金属材质的粗糙度、反射率参数，还原了发黑处理后的金属表面质感，搭配渐变背景与柔和打光，清晰呈现出零件的轮廓细节与螺纹牙型结构，外螺纹的牙距、牙高参数均符合通用机械连接标准，内螺纹的深度与同轴度经过严格约束，保证与外螺纹连接件的装配适配性。设计思路围绕多功能连接需求展开，该零件可同时实现两端分别与不同规格连接件的螺纹对接，相比普通单头螺栓可减少装配环节的转接零件数量，提升装配紧凑度，中间的光轴段可作为定位支撑面与配套轴承或轴套配合，适用于小型机械设备的传动连接、工装夹具的定位锁紧等场景，所有结构尺寸均经过干涉检查，不存在装配冲突问题，螺纹参数符合通用紧固件标准，具备实际加工生产的可行性，可作为机械设计教学、五金零件设计参考的典型案例。
