快装式机械扭锁连接结构设计方案

　　在物流载具固定、工业模组快换、小型设备舱门快开这类需要频繁拆装锁止的场景里，传统螺栓连接需要配套工具反复拧动，搭扣锁又存在锁止间隙大、受振动易松脱的问题，这款扭锁结构正是针对这类痛点做的定向优化。从实际使用场景来看，它既可以用在标准化周转箱的侧盖锁合位置，替代传统的塑料卡扣提升重载周转时的锁止可靠性，也能适配小型自动化设备的检修门快装结构，不需要额外预留扳手操作空间，徒手就能完成锁止与解锁操作，在需要频繁开合的工装夹具定位环节，也能作为快速压紧锁止件使用，比传统的肘夹占用更小的安装空间。

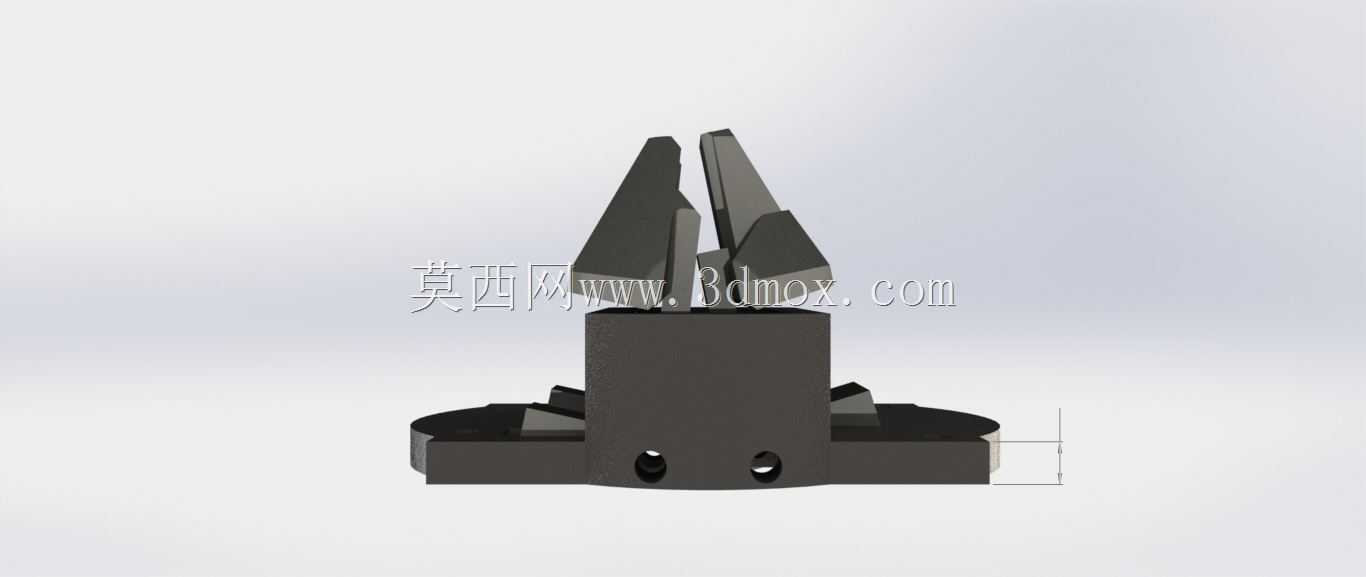

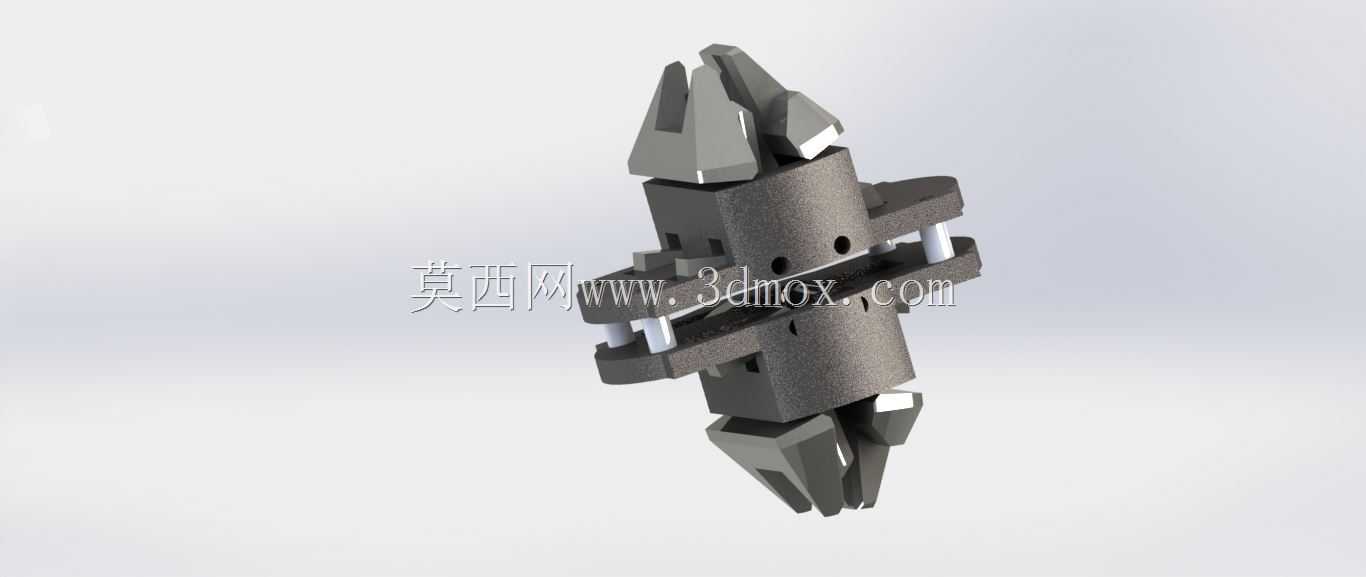

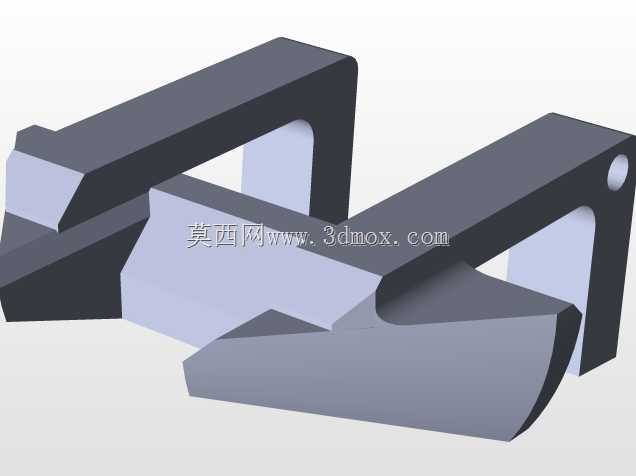

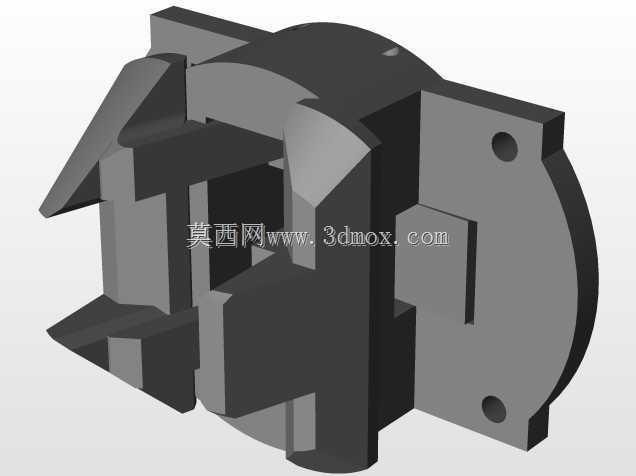

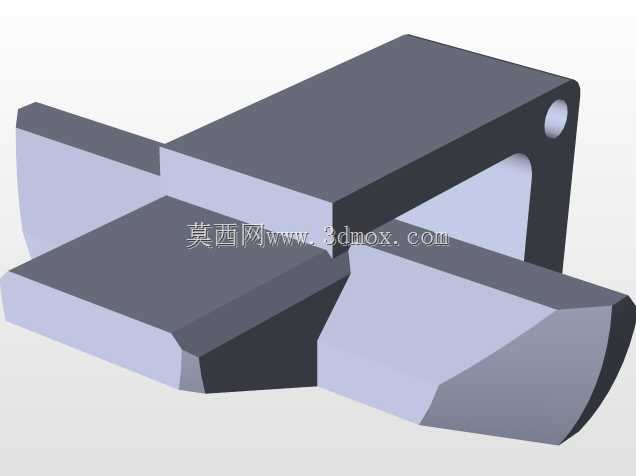

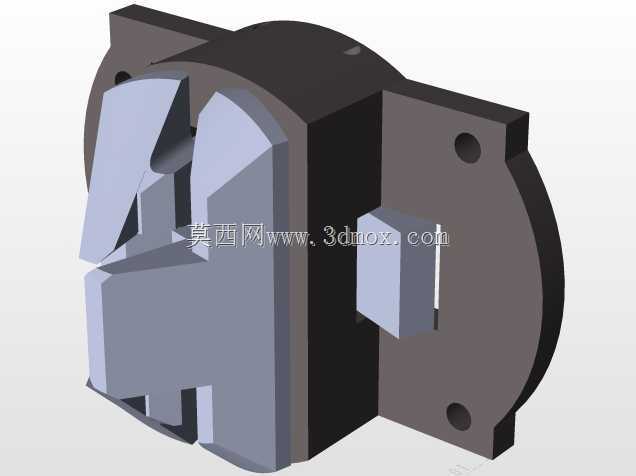

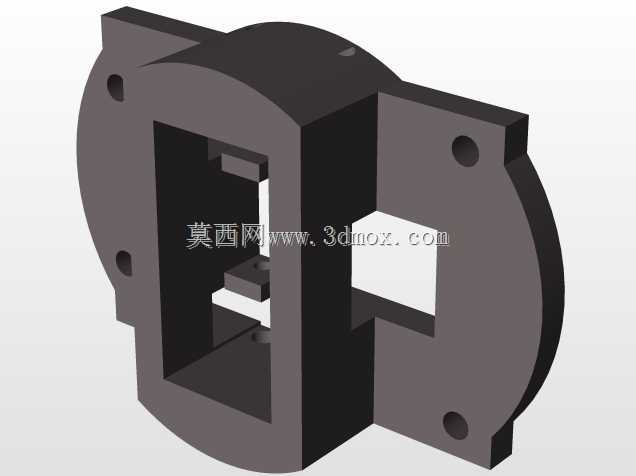

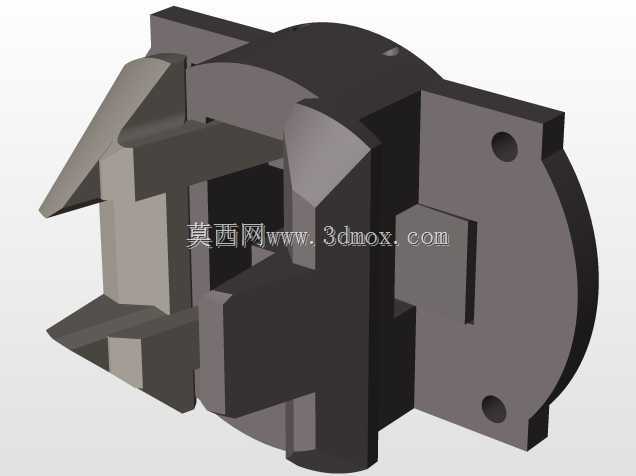

　　从结构功能上看，这款扭锁采用了楔形咬合的锁止逻辑，锁舌部分做了渐变式的斜面设计，当转动锁体到锁止位置时，斜面会逐步压紧被连接件的贴合面，自动消除装配间隙，不会出现普通卡扣锁使用一段时间后因磨损产生旷量的问题。锁体的基座部分做了一体化的安装定位凸台，安装时只需要在被连接件上开出对应尺寸的方孔，将基座嵌入后通过侧边的固定孔锁两颗螺丝就能完成固定，不需要做复杂的沉孔或者多面配合加工，对板材的适配厚度范围也比较宽，从1.5mm的冷轧钢板到8mm的工程塑料板都能通过调整锁舌的旋入深度实现可靠锁止。

　　设计过程中优先考虑了加工工艺的可行性，整个锁体除了锁芯的转动销轴外，其余结构都可以通过常规的铣削、冲压工艺完成加工，不需要特殊的定制刀具或者复杂的成型工序，锁舌的受力面做了加厚处理，在承受1200N的横向拉扯力时不会出现塑性变形，锁体基座的边角都做了R2的圆角处理，既避免了安装时的锐边划伤，也能减少应力集中导致的基座断裂问题。考虑到户外使用的场景，锁体的外露面没有做容易积水的凹槽结构，雨水和灰尘可以顺着斜面自然滑落，不会出现积污卡滞的问题，转动配合的位置预留了0.1mm的间隙，即使表面做喷塑或者镀锌处理，也不会因为涂层厚度导致转动卡涩。

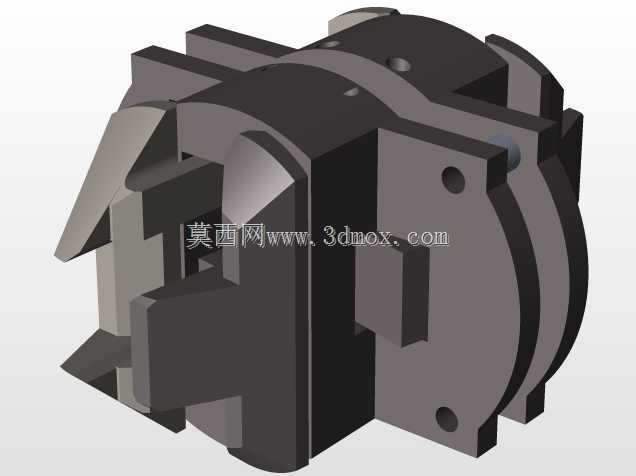

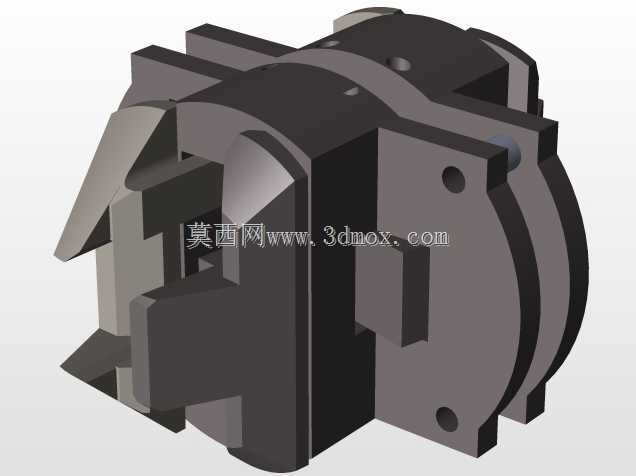

　　安装边界方面，锁体整体的安装投影尺寸为42mm*28mm，嵌入被连接件的深度为16mm，锁舌转动的最大行程为12mm，安装时只需要在锁体的转动侧预留15mm的操作空间就可以完成徒手转动操作，不需要额外的操作避让位。锁体的固定孔采用了标准的M4螺丝孔位，孔距为32mm，和市面上常规的小型柜锁安装孔位兼容，替换原有锁具时不需要重新打孔，直接就能适配安装。锁止状态下，锁舌和基座的咬合面有3mm的重叠量，即使被连接件存在一定的加工误差，也能保证可靠锁止，不会出现锁止不到位的情况。和传统的旋转锁扣相比，这款扭锁的解锁转动角度只有90度，只需要转动四分之一圈就能完成解锁或者锁止操作，操作效率比需要转动多圈的螺纹锁结构高很多，同时锁止后有明显的到位触感，不需要额外做标识就能判断是否锁合到位，在视线不好的设备内部安装场景下也能准确操作。

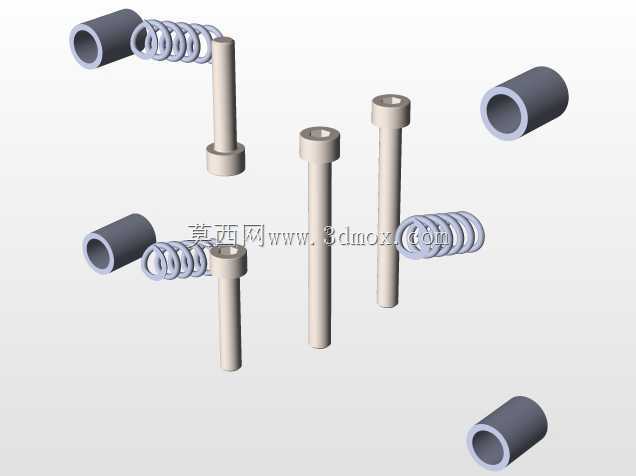

　　在结构强度校核阶段，针对锁舌的受力薄弱位置做了加厚处理，锁舌根部的圆角做了R3的过渡，避免长期受交变载荷出现疲劳断裂，转动销轴采用了不锈钢材质，和基座的配合间隙控制在0.05mm以内，既保证转动顺畅，又不会出现径向旷量。针对不同的使用场景，锁体的材质可以选择冷轧钢喷塑或者304不锈钢两种方案，冷轧钢版本适合室内干燥环境使用，成本更低，304不锈钢版本可以适应户外潮湿或者有腐蚀性介质的场景，不会出现生锈卡滞的问题。整个结构没有细小的易脱落零件，拆解维护时只需要抽出销轴就能完成所有零件的拆分，不需要特殊工具，日常维护只需要在转动位置少量涂抹润滑脂就能保证长期顺畅使用。
