嵌入式蓝牙通讯模组结构设计方案

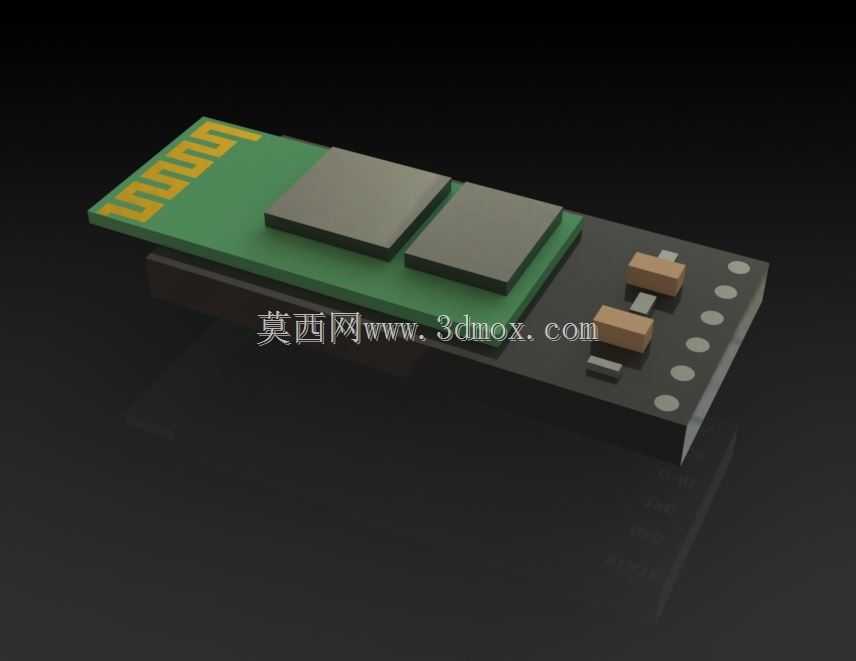

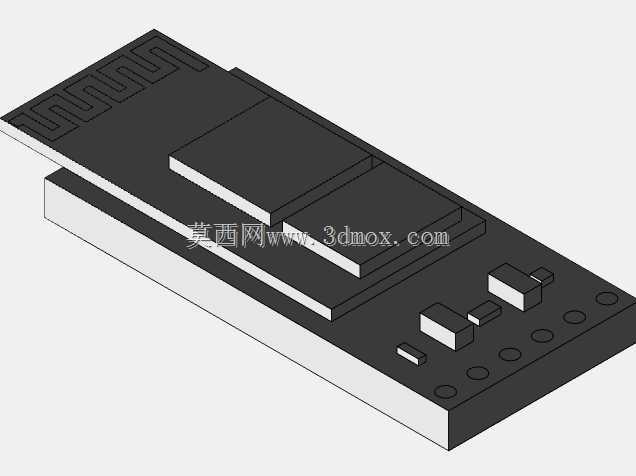

　　这款板载蓝牙通讯单元的结构设计，核心围绕嵌入式设备的短距离无线数据传输需求展开，在做整体布局时最先考虑的是终端设备的安装空间限制，这类模组大多要集成在智能硬件、工业传感节点、小型消费电子的主板上，所以整体采用长条形板载结构，边缘预留半孔焊盘，不需要额外接插件就能直接通过SMT工艺贴装在主控板上，省去了连接器占用的垂直空间，能适配内部堆叠空间紧张的便携类设备。从功能分区来看，板载布局做了明确的信号与功率区隔，靠近板端金手指的区域预留为射频匹配电路位置，板载的两个屏蔽封装芯片分别对应蓝牙基带处理与射频前端功能，外围的贴片阻容件全部采用0402封装规格，尽可能压缩元件占用的板面面积，射频输出端直接连接板端印制天线，

　　也就是板面一侧的镀金梳状走线，这种设计不需要额外外接陶瓷天线或者FPC天线，进一步降低了整机的BOM成本，同时在结构设计时特意将天线区域布置在板边，贴装到主控板后不会被周边的金属结构件遮挡信号，保证无线传输的链路稳定性。在实际应用场景中，这类模组可以适配工业现场的传感数据无线采集、消费电子的外设无线连接、小型智能设备的固件无线升级等多种工况，所以结构设计时做了相应的可靠性考量，板厚采用标准1.6mmFR4基材，元件焊接面做了平整化处理，所有贴片元件的最高高度控制在2.5mm以内，安装后不会和设备内部的电池、结构筋位产生干涉，板边的定位标记点对应SMT贴装的视觉定位需求，量产时可以直接走标准贴装工序，不需要额外定制治具。

　　设计过程中特意规避了常见的模组结构缺陷，比如将大尺寸的芯片布置在板体中部，避免贴装后因为应力集中导致板体弯折，同时元件之间的间距满足IPC Class2的布线标准，留足了生产焊接时的桥接安全距离，射频区域的周边没有布置高大的金属元件，防止对天线辐射方向图产生遮挡，影响不同安装姿态下的信号强度。从安装边界来看，模组的整体长宽尺寸控制在小型化嵌入式设备的通用预留空间范围内，焊盘的定义兼容主流蓝牙模组的通用引脚定义，硬件工程师在做主板设计时可以直接替换同规格的不同方案模组，不需要重新改板，板体的四个角做了小圆角处理，避免贴装过程中板边毛刺导致的焊接不良，同时在结构设计时预留了屏蔽罩的焊接位置，如果终端设备有强电磁干扰的应用需求，

　　可以直接加焊金属屏蔽罩覆盖核心芯片区域，不需要重新调整板上元件布局。在实际选型适配时，结构工程师只需要确认主控板上预留的贴装区域尺寸满足模组的长宽要求，同时保证天线对应区域的上方没有金属遮挡、下方没有连续的地铜平面，就能保证模组的无线性能达到设计指标，这种一体化的板载结构设计，相比外接式的蓝牙 dongle 方案，省去了USB接口或者接插件的结构空间，同时连接可靠性更高，能适应工业场景下的振动、温度变化等复杂工况，不会出现接插件松动导致的通讯中断问题。设计时也考虑了生产组装的便利性，所有元件都布置在PCB的同一面，单面SMT工艺就能完成整板焊接，不需要做双面贴装，能有效降低生产加工的成本，板上的测试点全部布置在板边位置，生产时的功能测试可以通过针床直接接触测试点完成，不需要额外做测试治具的避让设计。
