高精度交错齿斜齿轮传动件结构设计

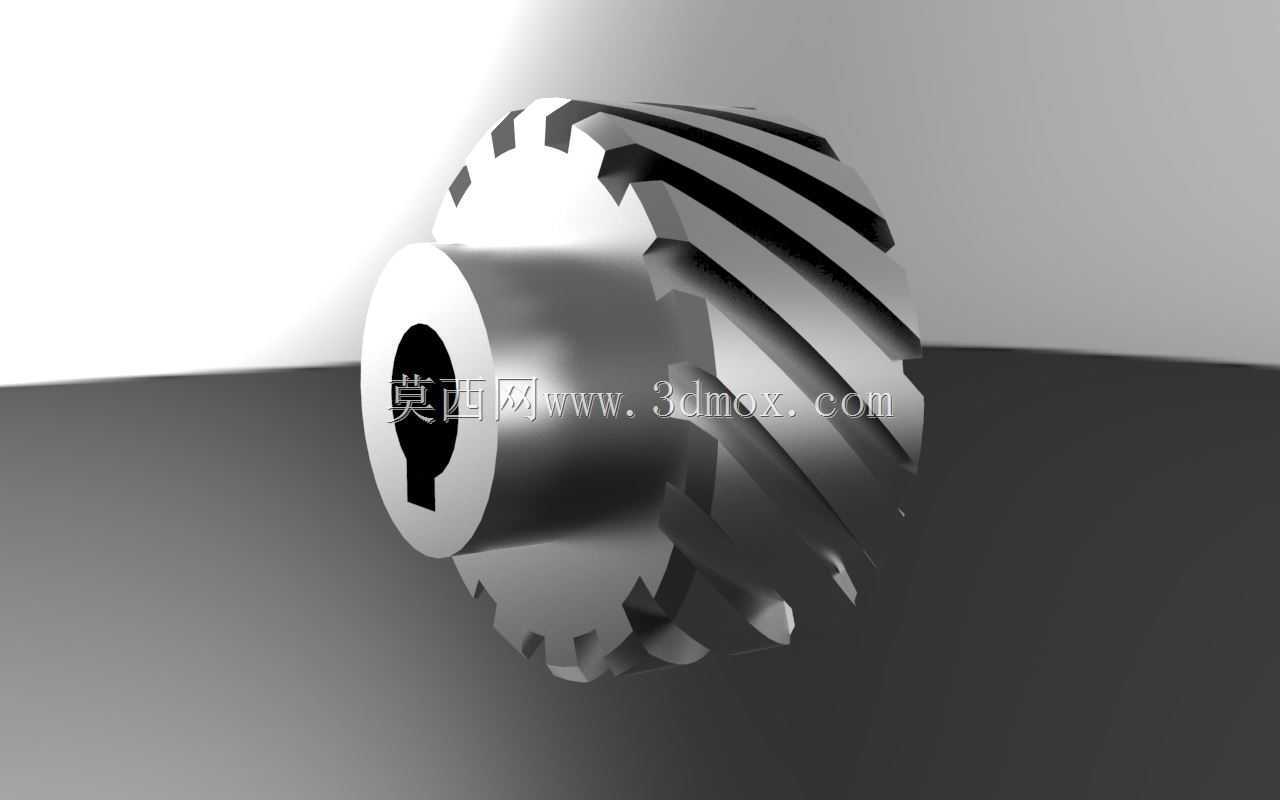

　　在各类需要平稳传递交错轴间动力的工业场景中，斜齿轮始终是核心传动部件之一，不同于直齿轮沿齿宽方向瞬时全齿啮合的冲击特性，斜齿轮的轮齿沿螺旋线方向逐步进入与退出啮合区间，整套传动副在运行过程中啮合重合度更高，传动过程的冲击、振动与运行噪声都能得到有效控制，尤其适配中高速、重载的动力传递工况。这类带中心键槽的斜齿轮，常被应用在机床主轴进给箱、纺织机械传动单元、小型动力输送设备的交错轴传动模组中，部分对传动平稳性要求较高的自动化生产线传动工位，也会选用这类经过齿形修形的斜齿轮作为核心传动零件，避免直齿轮传动带来的周期性振动影响工位定位精度。

　　从实际设计逻辑来看，这款斜齿轮的轮齿螺旋角经过匹配计算，能够适配固定轴交角的交错轴传动需求，齿面沿螺旋方向的连续接触特性，让轮齿在啮合过程中承受的载荷能够沿齿宽方向逐步分布，不会出现直齿轮啮合时的载荷突变问题，有效降低单齿承受的瞬时冲击载荷，延长齿轮副的整体使用寿命。中心位置的通孔搭配键槽结构，是这类传动齿轮的标准安装接口，安装时可通过平键与传动轴实现周向固定，传递额定扭矩，轴孔的尺寸公差与端面的垂直度公差需要严格控制，避免安装后出现齿轮径向跳动超差，导致啮合间隙不均、运行卡滞甚至齿面异常磨损的问题。齿轮的轮毂部分做了加厚设计，能够提升键槽位置的结构强度，避免大扭矩传递时键槽侧壁出现压溃变形，轮缘与轮毂之间的过渡圆弧经过优化，既能够减少零件整体重量，也能避免应力集中导致的轮毂开裂问题。

　　在建模过程中，齿形部分的生成需要严格遵循渐开线齿廓的生成逻辑，螺旋线的导程需要与选定的螺旋角、分度圆直径精准匹配，保证齿面沿轴向的螺旋升角一致，避免装配后出现齿面干涉。齿根位置的过渡圆角需要按照标准齿根圆弧参数设计，不能出现直角过渡，否则在交变载荷作用下齿根位置容易产生疲劳裂纹，最终导致断齿失效。齿宽的设计需要匹配对应啮合齿轮的齿宽参数，预留合适的轴向窜动间隙，避免运行过程中出现端面摩擦。安装边界方面，齿轮的轴向定位通常依靠轴肩与轴用挡圈配合实现，因此齿轮两端的端面需要保证足够的平面度，确保定位面贴合紧密，不会出现轴向窜动超差的问题；齿顶圆的直径需要控制在合理公差范围内，避免装配时与传动箱内壁发生剐蹭，同时要保证齿顶与啮合齿轮齿根之间预留标准的顶隙，储存润滑油脂同时补偿加工与装配带来的尺寸误差。

　　实际工况使用中，这类斜齿轮通常采用浸油润滑或者脂润滑的方式，齿面的粗糙度需要控制在合理区间，降低啮合过程中的摩擦损耗，提升传动效率。针对不同的负载场景，齿轮的材质可选用45号钢调质处理或者20CrMnTi渗碳淬火处理，匹配不同的齿面硬度要求，重载场景下还需要对齿面进行磨削加工，进一步提升齿形精度与表面质量，降低运行噪声。不同于平行轴传动的斜齿轮，交错轴斜齿轮在装配时需要严格控制两轴的轴交角与中心距，安装偏差过大会导致齿面接触区域偏移，出现偏载磨损，大幅缩短齿轮的使用寿命，因此在配套的传动箱设计时，轴承座的位置公差需要严格匹配齿轮的安装参数，保证两轴的空间位置精度。
