带法兰接口立式铸造泵体结构设计

　　在中小流量流体输送工况的配套设备选型中，这类带顶部法兰调节结构、侧置进出接口的铸造泵体，是民用供水、小型工业循环系统、农机冷却回路里十分常见的核心承压部件。从实际工程落地的角度看，这类铸件的结构设计首先要平衡壁厚均匀性与安装刚性，避免铸造过程中出现缩孔、冷隔缺陷，同时要保证装配后整机的运行稳定性。

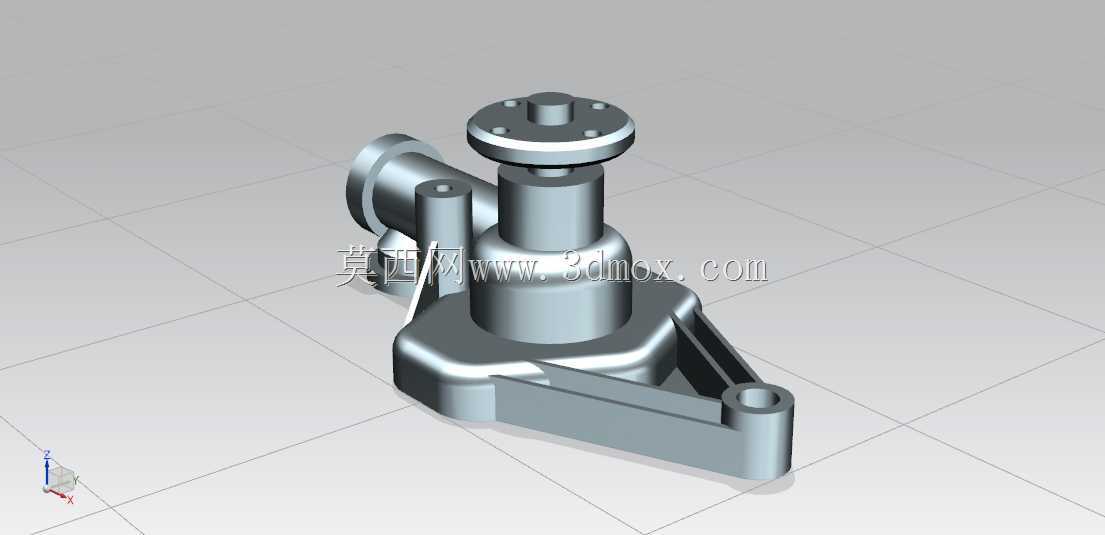

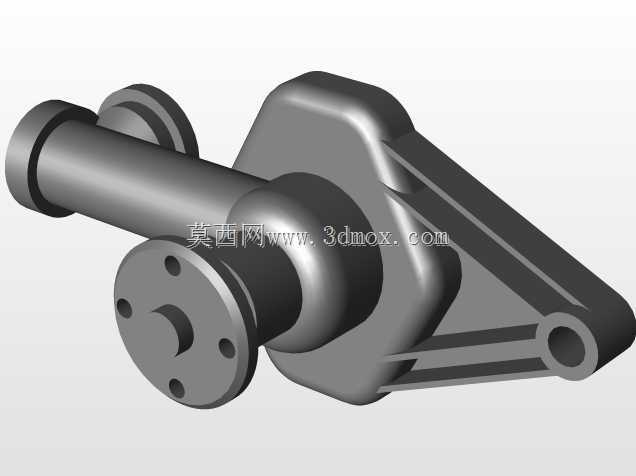

　　先看安装边界的设计逻辑：底部带三角延伸的安装支脚，三个安装孔呈非对称分布，其中两个孔位沿主体轴线排布，第三个孔位向侧方接口的对侧延伸，这种布局并非随意设置——侧置的进出液接口在连接管路后会产生侧向载荷，延伸出去的支脚刚好抵消管路带来的倾覆力矩，不需要额外增加安装底板的厚度，就能让泵体在额定工作压力下保持固定姿态，不会因为管路振动出现连接松动。支脚的安装孔做了锪平处理，保证螺栓紧固时接触面贴合均匀，不会因为铸件表面的拔模斜度导致螺栓受力偏斜。

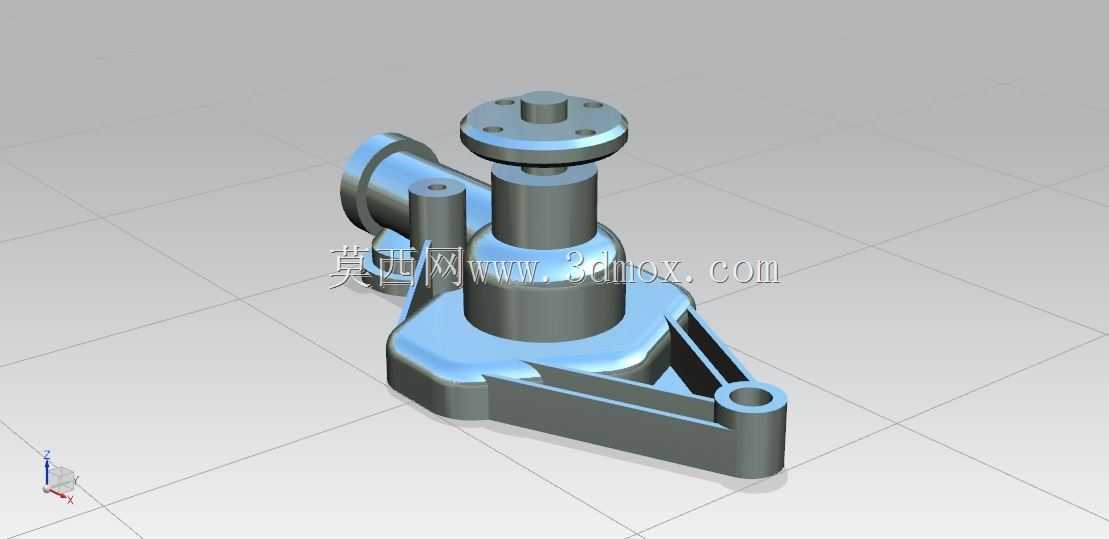

　　顶部的法兰结构是这类泵体的功能调节接口，法兰盘上均匀分布四个螺栓孔，中心位置预留了阀杆或者叶轮轴的穿装通道，法兰端面的加工余量在铸造阶段就做了预留，后续机加工时只需要铣平端面、钻铰螺栓孔即可，不需要去除过多余量，既减少机加工工时，也能避免铸件内部的缩松层暴露在密封面上，降低使用过程中出现渗漏的概率。顶部圆柱段的壁厚做了渐变处理，和下方的蜗壳主体衔接处做了大圆角过渡，一方面是减少铸造时的应力集中，避免铸件冷却过程中在转角位置出现裂纹，另一方面也能让流体在腔体内流动时减少局部涡流，降低水力损失。

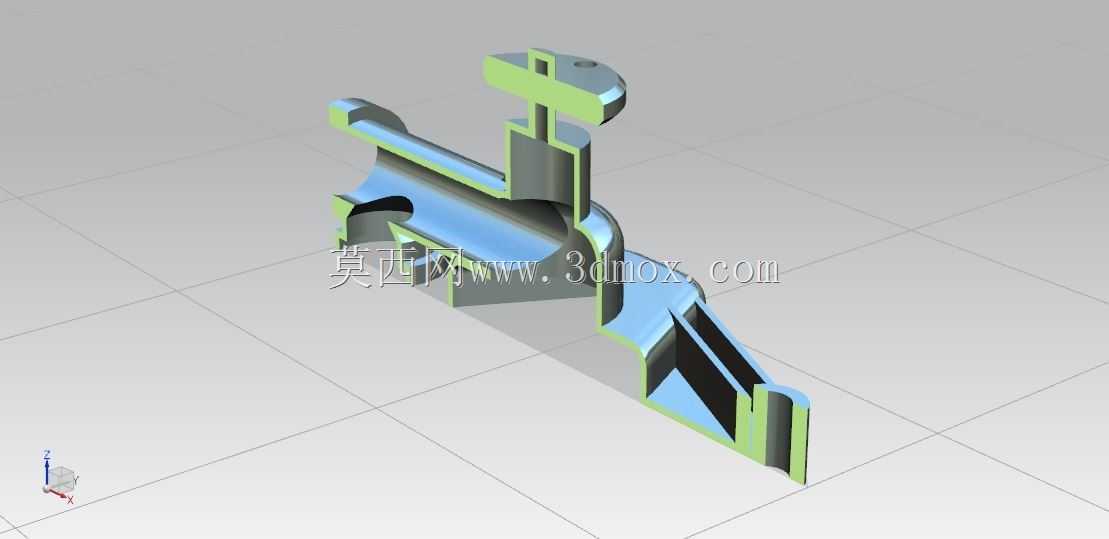

　　侧置的进出液接口采用同轴圆柱结构，接口端面同样预留了密封面加工余量，接口和主体蜗壳的衔接位置做了加厚处理，因为这个位置是管路应力和泵体内压叠加的区域，加厚的壁面可以承受管路拉扯和内部水压的双重载荷，不会在长期使用后出现开裂。蜗壳部分的流道设计采用等流速变化截面，从叶轮腔到出口的截面逐渐扩大，让流体的动能逐步转化为压力能，减少流动过程中的能量损耗，流道的内壁在铸造时要求尽量光滑，减少粘砂带来的流阻增加。

　　从铸造工艺的角度看，整个泵体的分型面设置在蜗壳主体的中部分型位置，顶部法兰、侧置接口、底部支脚都采用自带型芯的结构设计，不需要额外设置复杂的活块，就能完成砂型的起模操作，适合批量的砂型铸造生产，铸件的拔模斜度控制在1-3度之间，既保证起模顺畅，也不会因为斜度过大导致壁厚偏差超出设计公差。所有的转角位置都设置了不小于R3的铸造圆角，避免尖角位置出现应力集中，同时也能让铁水在充型过程中流动更顺畅，减少冷隔缺陷的产生。

　　在实际应用场景中，这类泵体适配的是小功率离心泵结构，多用于家庭自来水增压、小型设备的冷却循环、园林灌溉的输水环节，工作压力通常不超过0.6MPa，工作介质为常温清水或者低粘度的中性流体。设计时已经考虑了常规工况下的腐蚀余量，铸件材质选用普通灰铸铁即可满足使用要求，成本低廉同时具备良好的减震性，能够吸收叶轮运转时产生的振动，降低整机运行的噪音。

　　结构上还预留了密封件的安装槽位，在轴穿装的位置、法兰连接的位置都有对应的密封配合面，装配时只需要加装标准的O型圈或者密封垫片，就能满足密封要求，不需要额外加工复杂的密封结构。整体的外形尺寸控制紧凑，在保证流道过流面积满足流量要求的前提下，尽可能缩小了整体的占用空间，适合在安装空间受限的场景下使用，比如家用供水设备的机箱内部、小型农机的发动机舱侧边位置，都能顺利完成安装布置。
