单级悬臂式离心泵整机拆解结构设计

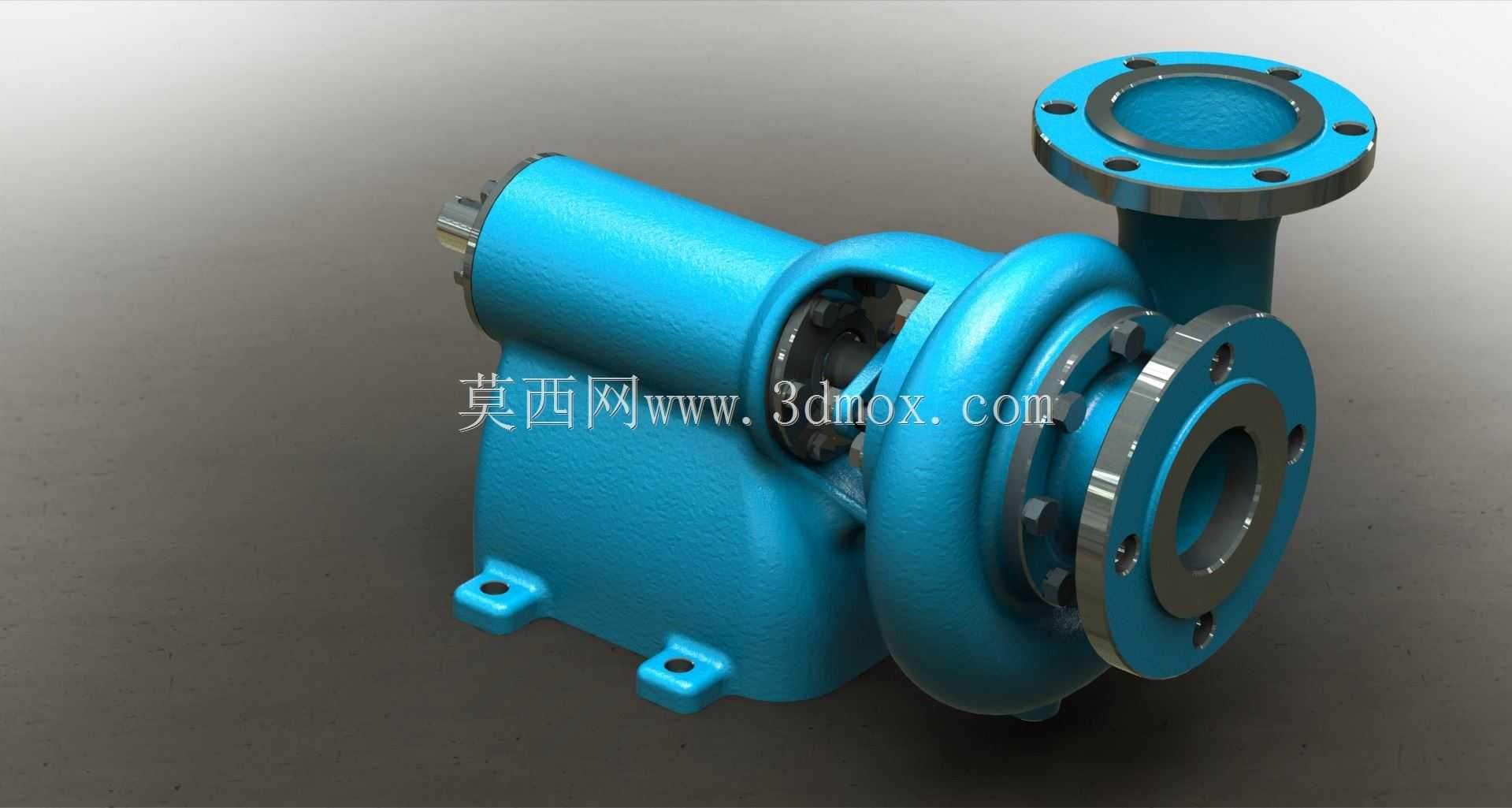

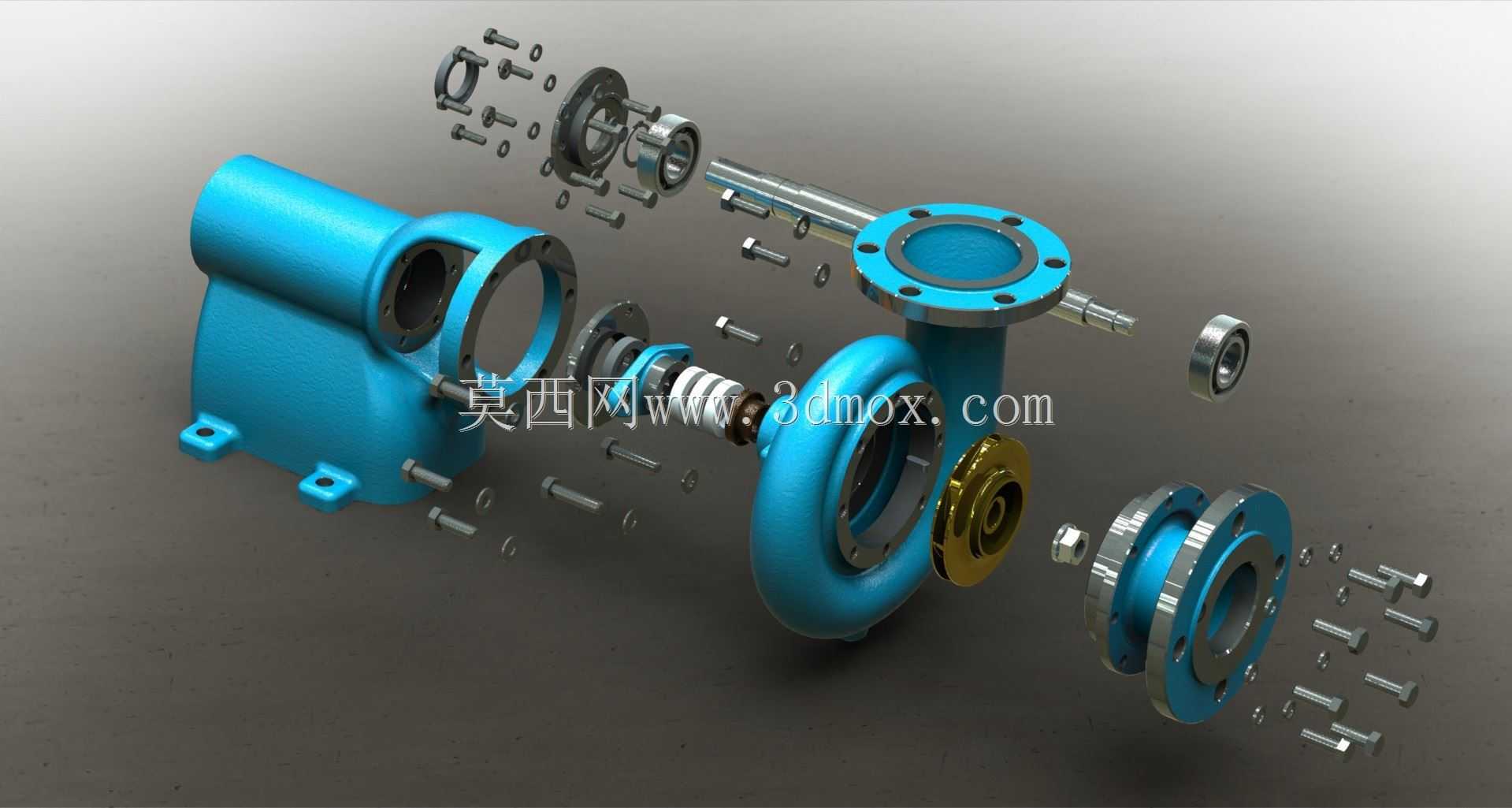

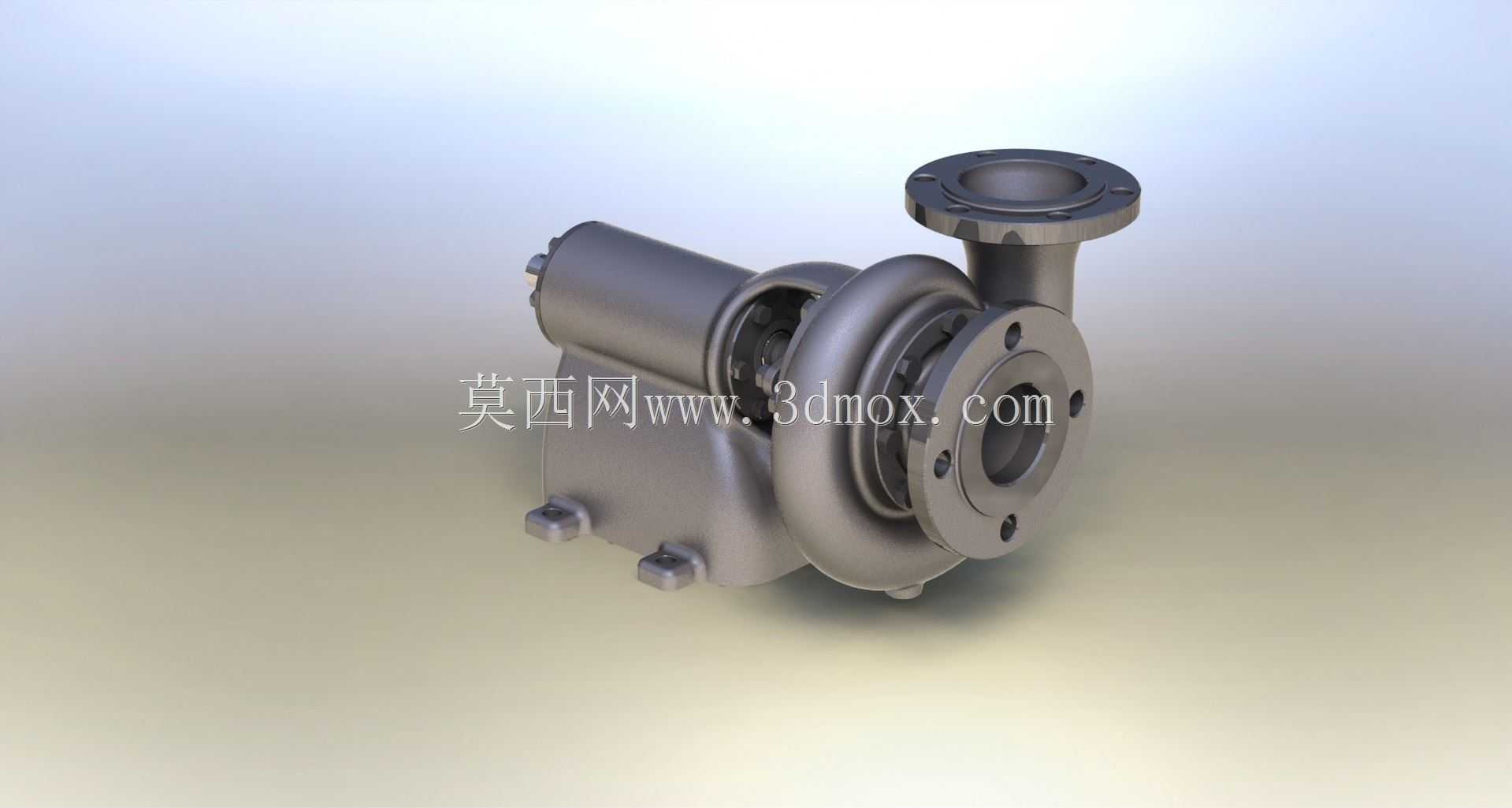

　　这款离心泵的结构设计完全贴合通用流体输送场景的实际使用需求，在民用供水、工业循环水输送、轻度腐蚀性介质传输、暖通系统水循环等场景中都能适配，核心作用是通过叶轮高速旋转产生的离心力对管路内流体做功，实现流体的加压输送，满足不同工况下的扬程与流量要求。从拆解结构来看，整机采用单级悬臂式布局，泵体与轴承座采用分体式铸造结构，中间通过止口定位配合螺栓紧固，这种设计既方便后期易损件的拆卸更换，也能保证泵腔与轴承腔的密封隔离，避免输送介质渗入轴承部位造成润滑失效。泵体的流道采用螺旋形压水室设计，截面从隔舌位置开始沿圆周方向逐渐扩大，能够有效收集叶轮甩出的高速流体，将流体的动能平稳转化为压力能，减少流道内的水力损失，提升泵的运行效率。

　　叶轮采用闭式后弯叶片结构，前后盖板与叶片一体铸造成型，进水口处设置有密封环配合止口，与泵体上的密封环形成小间隙配合，能够减少高压流体从叶轮出口回流至进水腔的容积损失，叶轮与轴的连接采用平键传动加轴端锁紧螺母固定，能够传递足够的扭矩，同时保证叶轮的轴向定位精度，避免运行过程中出现叶轮窜动碰擦泵体的问题。轴封部位采用机械密封结构，相比传统填料密封，机械密封的泄漏量更小，使用寿命更长，适合输送清洁无固体颗粒的介质，机械密封的静环安装在泵体的密封腔座内，动环随轴同步转动，通过弹簧预紧力保证动静环端面的紧密贴合，实现轴穿部位的动密封。轴承组件采用两套深沟球轴承背对背安装在轴承座内，能够同时承受泵运行过程中产生的径向力与残余轴向力，

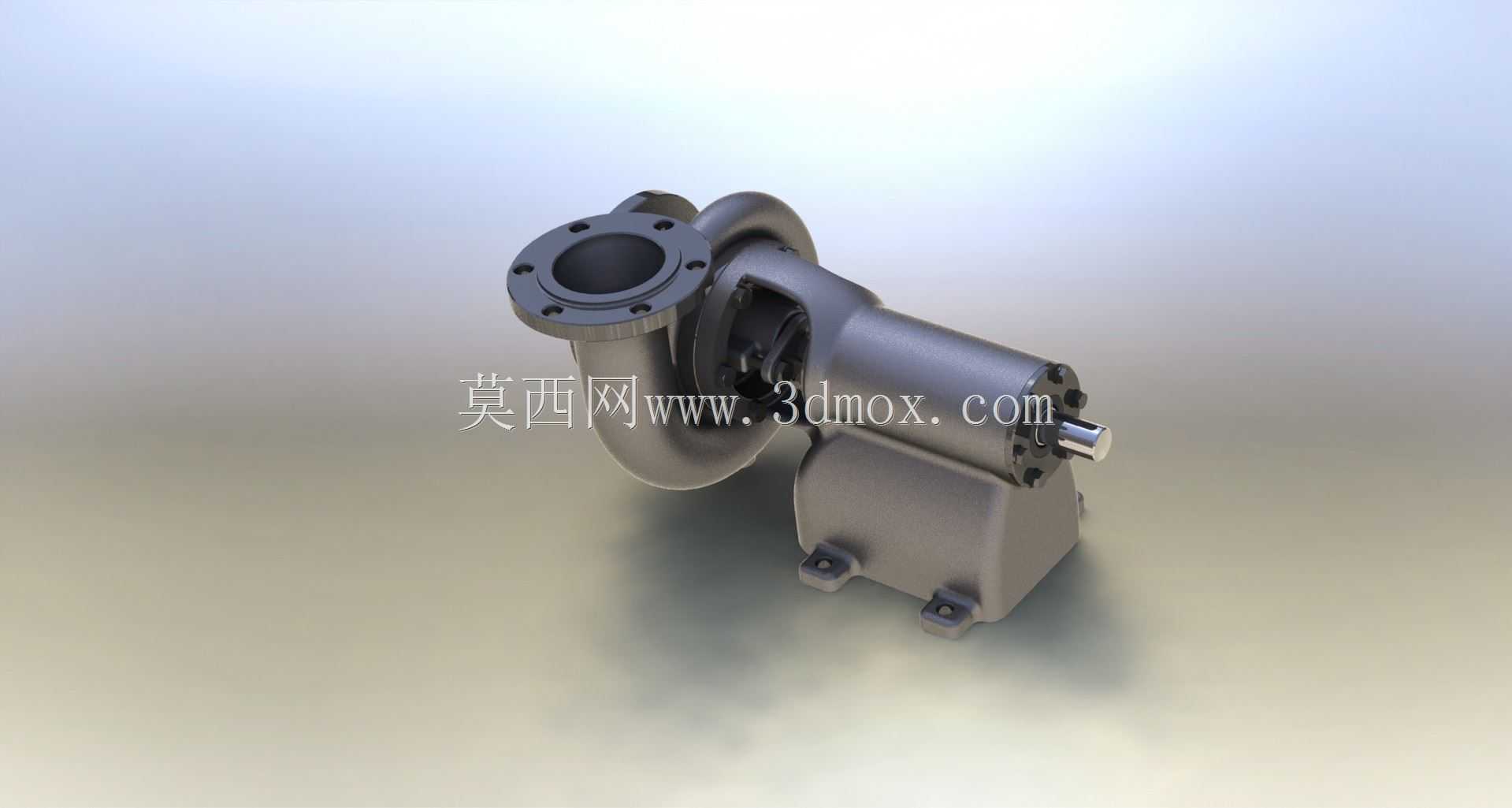

　　轴承座上设置有注油孔与油位观察结构，方便日常维护时补充润滑脂，轴承两端设置有防尘密封圈，避免外界粉尘进入轴承腔影响轴承寿命。进出口连接部位采用标准法兰结构，法兰盘上的螺栓孔按照通用管路法兰标准排布，能够直接与同公称通径的工业管路对接，法兰密封面采用凸面结构，配合非金属密封垫片就能实现可靠的静密封，避免接口部位的流体泄漏。安装底座采用一体式铸铁铸造结构，泵体与轴承座都通过螺栓固定在底座的加工安装面上，底座底部设置有地脚螺栓安装孔，能够直接固定在混凝土基础或者钢制安装支架上，安装时需要保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免运行过程中出现额外的径向载荷造成轴承过早损坏。设计过程中充分考虑了零部件的加工工艺性，泵体、叶轮、

　　轴承座等铸造件都设置了合理的拔模斜度，加工面与非加工面的过渡位置设置有铸造圆角，减少铸造应力集中的问题，所有需要配合的加工面都标注了合理的形位公差要求，比如轴承安装孔的同轴度、泵体止口与轴承座安装面的垂直度、叶轮安装轴颈的圆跳动等，保证零部件装配后整机的运行精度。从安装边界来看，整机的轴向尺寸从泵进口法兰端面到轴承座尾端的长度控制在合理范围内，径向尺寸以泵轴中心线为基准，泵体最大外圆、底座安装面的高度都符合常规离心泵的安装尺寸规范，能够直接替换同参数规格的老旧泵组，不需要对现有管路和安装基础做额外改造，降低现场改造的成本与工作量。过流部件的壁厚根据公称压力等级做了对应设计，能够承受额定工作压力下的载荷，不会出现泵体变形或者开裂的问题，泵体上还设置有放水螺塞，在设备长期停用时可以排净泵腔内的残留介质，避免冬季低温时介质结冰胀裂泵体，也方便对泵腔内部进行冲洗清理。
