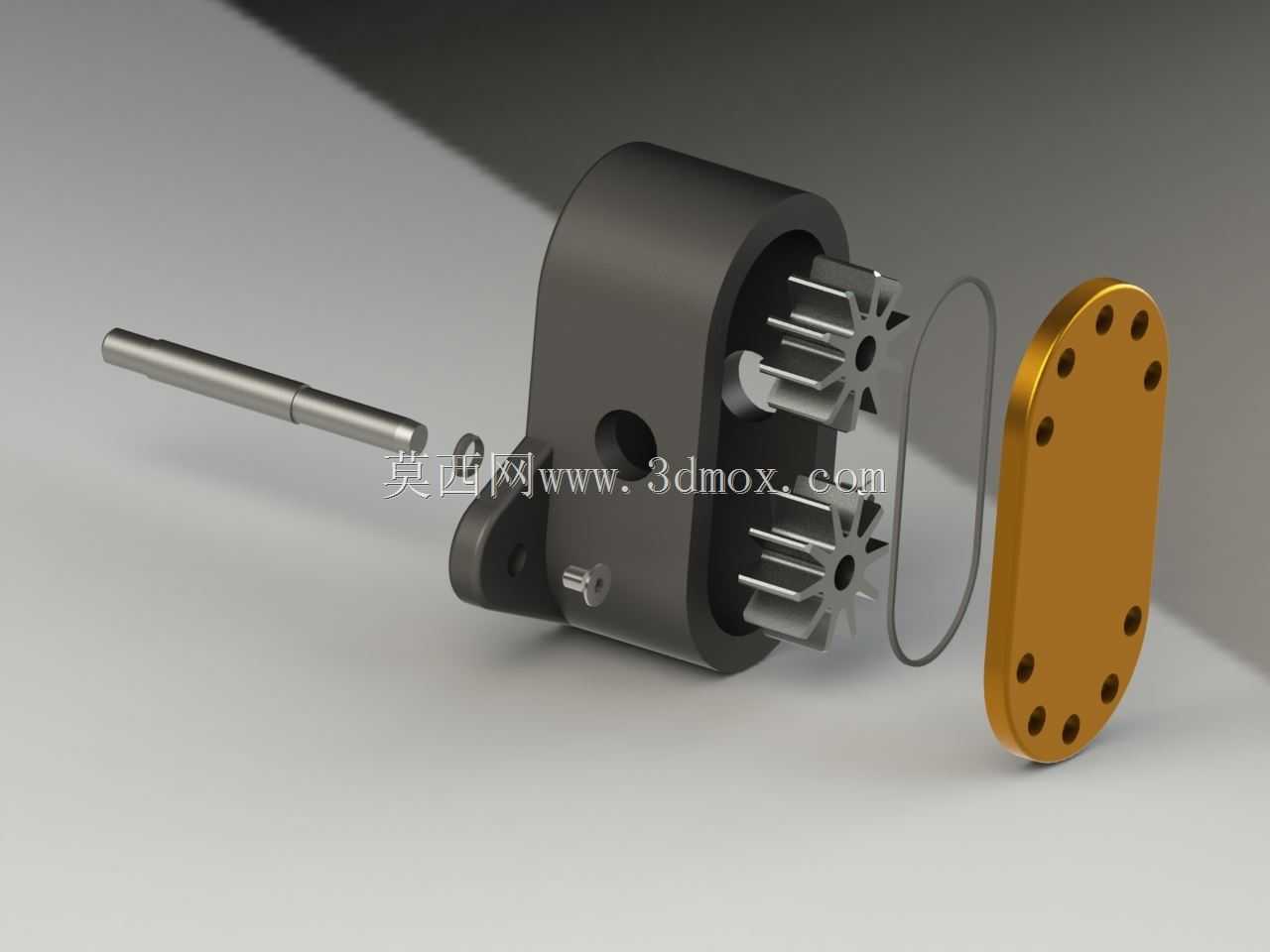

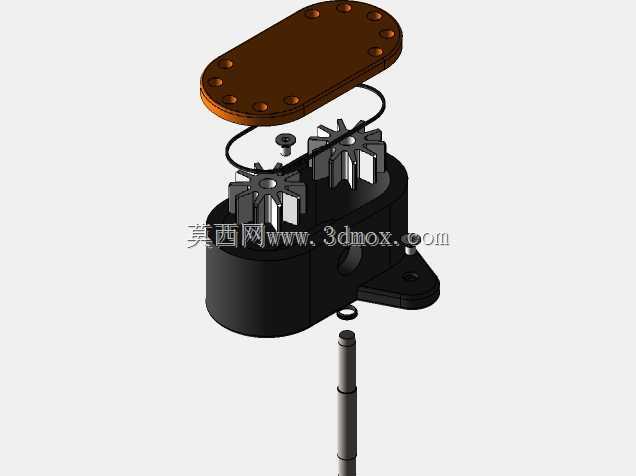

这类齿轮式油泵多应用在中小型液压系统、小型内燃机润滑回路、轻工设备的低压流体输送场景中,核心作用是为系统提供压力稳定的压力油输出,或是为运动摩擦副持续供给润滑油液,避免部件干磨失效。从结构来看,该模型采用外啮合齿轮的工作原理,一对参数匹配的外齿轮安置在泵体内部腔室,主动齿轮通过伸出泵体的轴段连接外部动力输入,从动齿轮与主动齿轮保持恒定啮合间隙,泵体两侧通过端盖完成密封,端盖与泵体之间设置密封垫片,防止油液从结合面渗漏,同时端盖上的通孔用于穿装紧固螺栓,将端盖与泵体牢牢压合,保证内部腔室的密闭性。
设计过程中,首先要确定泵的额定排量,这一参数直接决定齿轮的模数、齿宽以及中心距,齿轮齿顶圆与泵体内腔的径向间隙需要控制在合理范围,间隙过大会导致内泄漏量升高,容积效率下降,间隙过小则容易出现齿顶与泵腔内壁的刮擦,加工和装配难度陡增,实际设计中通常会根据工作压力等级预留0.02-0.05mm的配合间隙。齿轮端面与两侧端盖之间的轴向间隙是影响泄漏的更关键因素,多数低压齿轮泵会将轴向间隙控制在0.01-0.03mm,部分结构会在端盖内侧设置卸荷槽,将齿轮啮合区困油产生的高压油引导至低压腔,避免困油带来的振动、噪声以及功率损耗问题。
从安装边界来看,泵体侧面设置的带孔安装耳是主要的固定结构,安装时需要保证输入轴与动力输出轴的同轴度,同轴度偏差过大会导致轴封偏磨,缩短密封件使用寿命,同时会额外增加轴的径向载荷,严重时会出现轴段断裂的故障。输入轴伸出端的轴径需要匹配对应的联轴器或者带轮尺寸,轴上的密封槽用于安装骨架油封,阻挡泵内油液向外渗漏,同时防止外部灰尘杂质进入泵体内部。端盖上的螺栓孔采用圆周均布的排布方式,这种排布可以保证端盖压紧力均匀,避免局部密封失效,紧固螺栓时需要按照对角顺序逐步拧紧,防止端盖受力不均出现翘曲。

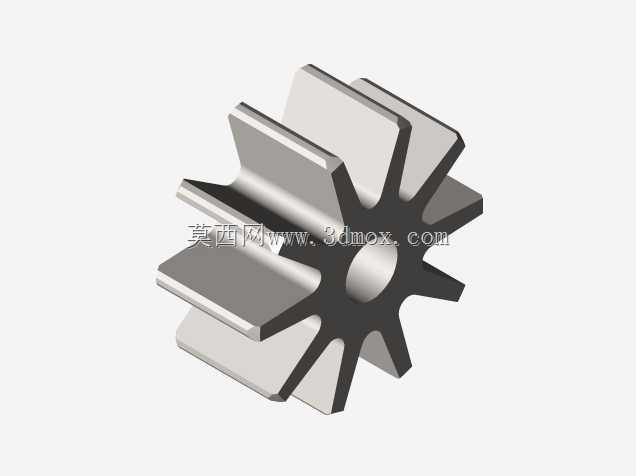

实际工况中,这类油泵的吸油口通常设置在泵体上对应齿轮脱开啮合的一侧,压油口设置在齿轮进入啮合的一侧,当齿轮转动时,脱开啮合侧的腔室容积增大形成负压,将油箱内的油液吸入,随着齿轮的旋转,齿槽内的油液被携带到压油侧,齿轮啮合时齿间容积减小,将油液挤压输出到系统管路中。该简化装配模型省略了部分细节结构,比如吸压油口的管螺纹、轴上的挡圈槽、端盖上的定位销孔等,但完整保留了核心的传动、密封、安装结构,能够清晰展示齿轮泵的工作原理和装配关系,对于初学者理解齿轮泵的结构逻辑,或是设计人员做方案阶段的布局参考都有实际价值。在做三维建模时,齿轮部分可以先通过参数化建模生成准确的渐开线齿形,再根据啮合关系调整两个齿轮的相对位置,保证啮合侧隙符合设计要求,泵体的内腔轮廓需要与齿轮齿顶圆做适配,同时要预留出齿轮转动的安全空间,避免运动干涉。端盖的密封槽尺寸需要匹配选用的O型圈或者密封垫片的规格,保证压缩量在合理区间,压缩量过小密封效果不足,压缩量过大则会加速密封件的老化失效。
