凯尔TecSU16枪械前端结构三维设计

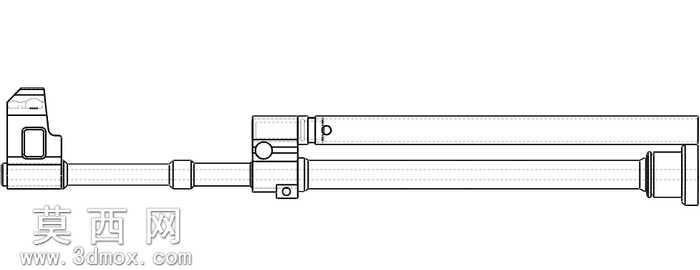

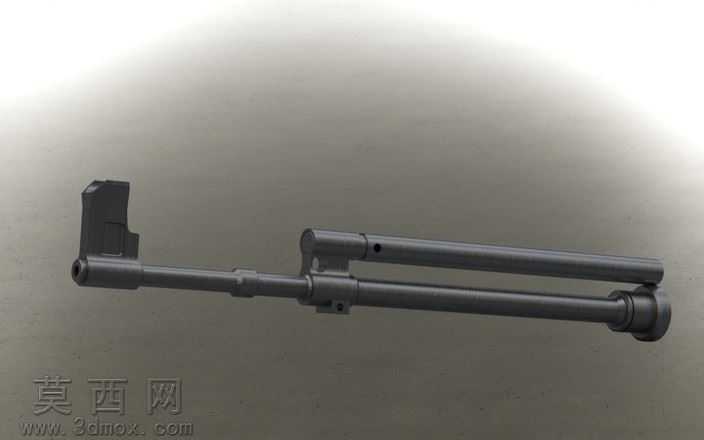

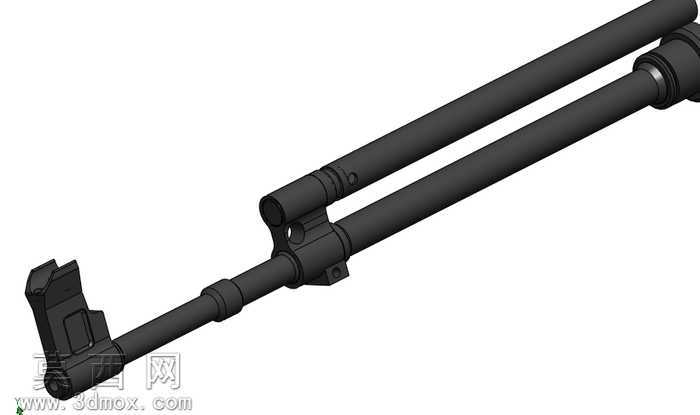

本次三维设计围绕凯尔TecSU16的前端构件展开，建模阶段依托参数化设计逻辑，先通过数字卡尺采集的实测尺寸搭建基础轮廓，以同轴心的双管状主体为核心结构基准，先绘制主管与平行副管的截面草图，通过拉伸凸台命令生成基础管体，再针对管体上的定位孔、连接卡槽等细节特征，采用切除拉伸、异形孔向导功能完成精准开孔，保证孔位的同轴度与位置公差符合实测尺寸要求。前端的连接座部分，通过多基准面定位绘制不规则轮廓，使用放样、扫描命令生成过渡曲面，再通过圆角命令处理棱边，还原构件的真实加工倒角特征。材质设置阶段，针对枪械前端的金属材质特性，调配哑光发黑钢材材质，调整材质的粗糙度、金属度参数，添加细微的磨砂纹理与使用磨损痕迹，让渲染效果贴近真实枪械部件的金属质感，避免过度反光造成的失真。结构设计上严格还原构件的装配逻辑，主管与前端枪口段、后端连接段的衔接处保留精准的装配止口，平行副管与主管之间的连接支架采用一体化建模方式，还原支架与管体的焊接/装配定位结构，保证各部分结构的相对位置与实物完全一致，同时特意标注该模型仅作为结构展示与建模练习用途，不可用于违规加工制作。渲染阶段采用三点布光方式，主光源模拟侧方自然光勾勒金属轮廓，辅光源补光消除暗部死黑，环境光添加微弱的环境反射，让金属表面呈现出细腻的光影层次，多角度展示构件的正面、侧面结构细节，清晰呈现管体走向、连接座造型、定位孔分布等核心结构特征，建模过程中反复核对尺寸比例，确保各段管长、管径、连接座尺寸均与实测数据匹配，避免出现比例失调、结构错位的问题，完整还原该前端构件的外观形态与结构特征。
