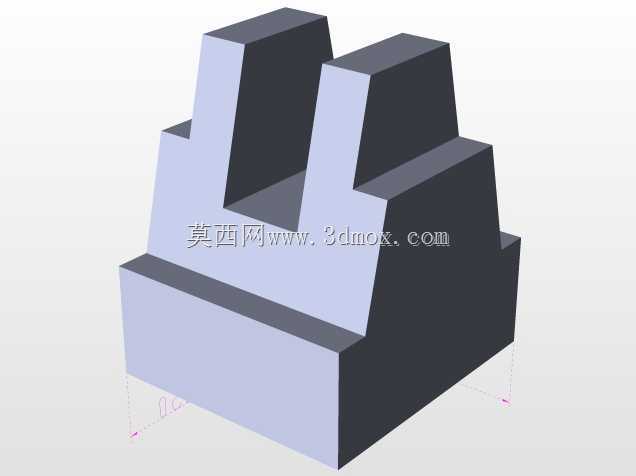

这类对称双凸台阶梯结构件,在工装夹具定位、非标设备支撑工位中应用十分广泛,很多自动化产线的工件定位座、小型设备的安装基座都会采用类似的几何构型,核心是通过规整的阶梯面与对称凸台实现双向定位与承载,避免工件安装时出现侧向滑移。从实际使用场景来看,这类结构件常作为承载基础,上方两个平行凸台的内侧立面可作为定位基准面,卡合配套工件的对应卡槽,底部的大尺寸阶梯平面则作为安装贴合面,与设备台面或者工装底板通过螺栓紧固,保证整体连接的刚性。
设计这类构件时,首先要考虑的是受力传递路径,底部最宽的阶梯段承担全部的竖向载荷,通过逐级收窄的阶梯面将载荷均匀分散到下方安装面,避免局部应力集中;两个对称凸台的间距需要与被支撑工件的卡槽宽度做公差配合,通常凸台侧面会预留0.02-0.05mm的间隙,方便工件快速拆装,同时保证定位精度不会出现过盈卡滞。外形上的阶梯设计并非单纯的几何造型,每一级阶梯的高度差都对应不同的安装避让需求,比如中间内凹的区域可以避开工件下方突出的接线端子或者管路接头,防止安装时出现干涉。
从安装边界来看,这类构件的底部平面平面度需要控制在0.02mm以内,保证与安装面完全贴合,不会出现翘曲导致的受力不均;凸台的顶部平面通常会做0.5mm的倒角处理,避免工件吊装对位时棱角刮伤工件表面,同时也能引导工件顺利滑入定位位置。构件的所有棱边都做了等半径的小圆角过渡,一方面是消除加工后的锐边毛刺,防止装配人员划伤,另一方面也能减少热处理或者长期承载时的棱边应力开裂风险。
在实际建模过程中,这类对称结构优先采用镜像特征完成建模,先绘制单侧的凸台与阶梯轮廓,通过中心基准面镜像得到另一侧结构,能有效保证两侧凸台的位置度公差,避免手动绘制出现的尺寸偏差。建模时需要重点关注各个阶梯面的垂直度与平行度要求,凸台内侧立面与底部安装面的垂直度需要控制在0.03mm/100mm以内,保证定位基准的精度,否则会导致被支撑工件出现倾斜,影响后续工位的加工或者检测精度。
这类结构件的材质通常根据承载需求选择,普通轻载工位可以采用6061铝合金加工,重量轻且加工成本低,重载工位则会选用45号钢调质处理,提升整体的结构强度与耐磨性。如果是用于焊接工装的定位座,还会在凸台的定位面上镶嵌淬火钢块,避免长期摩擦导致定位面磨损,影响定位精度。日常使用中,这类构件几乎不需要额外维护,只需要定期清理定位面上的切屑与杂物,保证定位面贴合紧密即可,结构本身没有活动部件,可靠性极高,能在长时间的设备运行中保持稳定的定位与支撑性能。
很多刚接触结构设计的人员容易忽略这类基础构件的细节设计,比如随意设置阶梯高度、不做棱边倒角、公差标注不合理,最终会导致现场安装时出现干涉、定位不准、装配困难等问题,实际上这类基础支撑件的设计合理性,直接影响整套设备的运行精度与装配效率,每一处几何特征的设置都需要对应实际的使用需求,而非单纯的几何堆砌。
- 模板大小: 1.63 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
