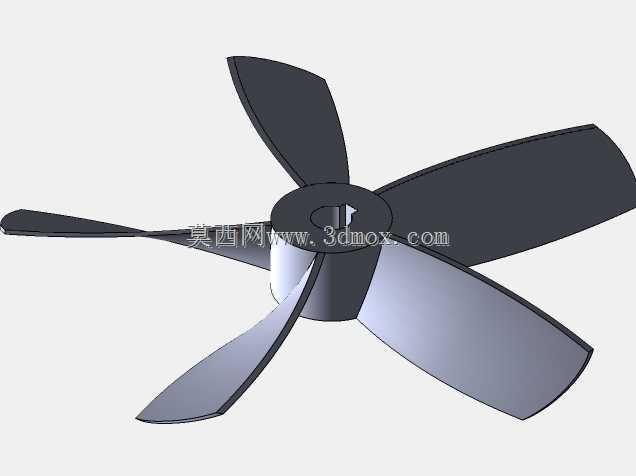

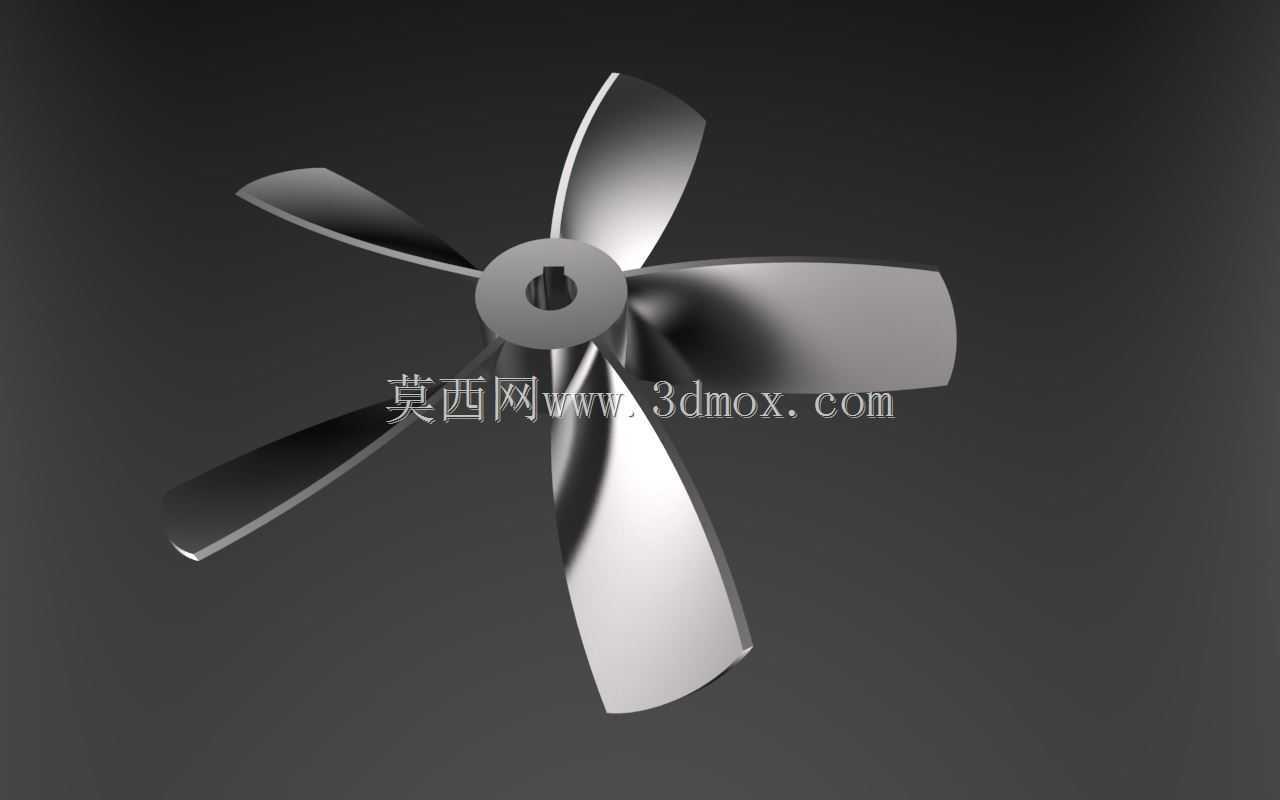

五叶轴流螺旋桨结构设计

　　这类五叶螺旋桨的应用场景覆盖多个工业领域，小功率场景下可作为小型轴流风机的风叶，用于电子设备机柜散热、通风管道末端送风，或是小型民用无人机的动力旋翼；在流体输送场景中，也可适配小型潜水泵、微型喷水推进装置的动力端，通过叶片旋转推动流体定向流动，实现介质输送或设备推进的功能。

　　从功能特性来看，五叶结构相比常见的三叶、四叶桨，在同等转速下能输出更均匀的流体推力，运行时的动平衡表现更优，叶片通过频率更高，可有效降低旋转过程中的脉动噪音与振动幅度，适合对运行平稳性有一定要求的工况。叶片采用翼型截面设计，从叶根到叶梢的弦长、安装角呈连续渐变分布，叶根位置厚度更大，可承载旋转时的离心力与流体冲击载荷，叶梢位置厚度较薄，能减少叶尖涡流带来的能量损耗，提升整体的流体做功效率。中心轮毂位置设计有带键槽的安装孔，可与驱动轴实现周向固定，避免传动过程中出现打滑，轮毂端面的平面结构可配合锁紧螺母实现轴向定位，保证高速旋转时的连接可靠性。

　　设计这类螺旋桨时，首先要明确使用场景下的额定转速、设计推力或风量要求，先通过流体力学经验公式初步确定叶片直径、盘面比、叶数等核心参数，再结合安装空间的边界约束调整轮毂直径与叶片展长。建模过程中需要先构建单个叶片的翼型截面曲线，沿叶展方向按照预设的安装角扭转规律排布各个截面，通过曲面放样生成单个叶片实体，再通过圆周阵列得到五片均匀分布的叶片结构，最后与中心轮毂进行布尔合并，形成完整的零件结构。设计阶段需要重点校核叶根位置的应力水平，在额定转速下，叶根位置承受的离心拉应力最大，需要保证该位置的截面厚度满足材料的许用应力要求，同时要对整体结构进行动平衡校验，确保质量分布均匀，避免高速旋转时产生过大的偏心载荷，损坏配套的驱动轴承。

　　从安装边界来看，这类螺旋桨的外径尺寸需要适配安装位置的内腔直径，叶片与外围护罩或流道内壁的间隙需要控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易在运行过程中出现叶片擦碰的故障。中心安装孔的直径、键槽尺寸需要与配套驱动轴的参数完全匹配，轴向安装尺寸需要保证叶片旋转时不会与前后端的结构件发生干涉，轮毂的轴向长度需要满足与驱动轴的配合长度要求，保证传动连接的稳定性。实际应用中，还需要根据输送介质的特性选择合适的制作材料，空气介质下可采用ABS塑料、铝合金等轻质材料降低自身重量，水介质或有腐蚀的场景下则需要选用不锈钢、工程塑料等耐腐材料，同时做相应的表面处理提升耐用性。
