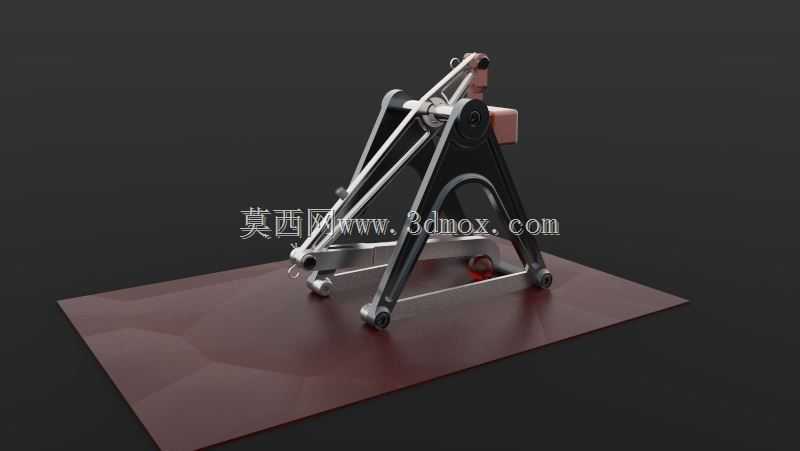

这套三角支架式连杆往复传动机构,最初是为小型轻工生产线的工位间歇推送场景做的方案验证结构,日常可适配在小件物料的短距离往复移送、工位节拍式进给工序里,也能经过参数调整后作为小型试验台的往复动力输出端使用,相比传统的曲柄滑块结构,它的支撑刚性更强,侧向受力时的形变量更小,在需要承受一定径向载荷的往复动作场景里稳定性表现更突出。整个结构的核心受力件采用三角构型的立式支架作为承载主体,支架底部通过四个带定位沉孔的安装脚直接固定在平整安装基板上,安装时不需要额外做复杂的调平结构,只要保证基板平面度在每米0.1mm以内就能满足运行精度要求,支架的两个斜向支撑臂和中部竖向支撑采用一体化的铰接座设计,所有铰接点位都预留了标准销轴的安装间隙,
装配时可以根据实际运行的行程需求更换不同长度的驱动连杆,不需要重新加工支架主体。从设计逻辑上看,这套结构没有采用传统悬臂式的连杆布置,而是把驱动端的铰接点设置在三角支架的上部顶点位置,动力输入后通过中部的主摆臂带动前端的执行端连杆做定角度的往复摆动,摆臂的摆动角度范围可以通过调整驱动曲柄的偏心距来控制,最小摆动角度可以做到15度,最大能覆盖60度的摆角区间,能适配不同行程需求的往复动作场景。结构的所有铰接位置都设计了自润滑衬套的安装位,日常运行时不需要频繁加注润滑脂,维护间隔相比普通铜套铰接结构能提升三倍以上,支架主体的壁厚根据受力仿真结果做了梯度优化,受力集中的铰接座位置壁厚比支撑臂位置厚2mm,既保证了整体结构的刚性,
又不会造成不必要的材料浪费。安装边界方面,整套机构在安装基板上的投影尺寸控制在长320mm、宽240mm的矩形范围内,支架最高点距离安装基板的垂直高度为280mm,执行端连杆运动到最远端时,超出支架主体前侧的距离为120mm,设计选型时只要预留出这个范围的运动空间,就不会出现运行干涉的问题。前端的执行连杆端部预留了标准的工装接口,可以直接夹装推头、夹具、检测探头等不同的执行元件,不需要额外做转接件设计,适配性较强。在实际工况测试中,这套结构在每分钟60次往复动作的频率下连续运行,支架的振动幅值控制在0.02mm以内,没有出现铰接点松旷或者支架变形的问题,相比同行程的普通曲柄滑块机构,它的整体占用空间更小,安装调试的难度更低,
适合在空间受限的小型自动化设备内部集成使用。结构的底座采用平整的钢板作为安装基准面,表面做了防锈处理,所有外露的金属件都做了倒角处理,没有尖锐的棱角,装配和维护时不会出现划伤操作人员的风险。设计过程中特意把所有的紧固件都设置在结构的外侧,日常检修更换销轴或者衬套的时候,不需要拆解整个支架主体,只需要拆下对应位置的销轴挡圈就能完成配件更换,能大幅降低后期的维护工时。
