冲击式水轮机转轮结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:437358
  • 冲击式水轮机转轮结构三维设计
  • 冲击式水轮机转轮结构三维设计

  冲击式水轮机转轮作为高水头水力发电场景的核心做功部件,其结构设计直接决定了水能转换效率与机组运行稳定性,这类部件多应用于水头跨度在百米至千米级的山区水电站,承担着将高速射流的动能转化为旋转机械能的核心作用,带动后续发电机组完成电能输出。从实际工程场景来看,这类转轮的运行环境存在水流流速高、含沙水流冲蚀风险大、交变载荷持续作用的特点,因此在结构设计阶段需要兼顾水力性能与结构强度的双重要求。

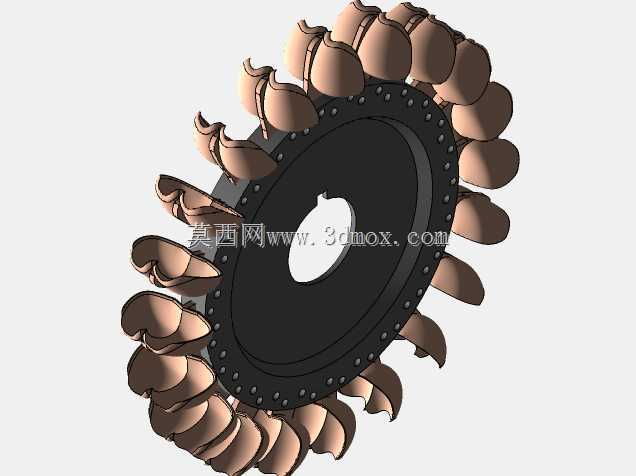

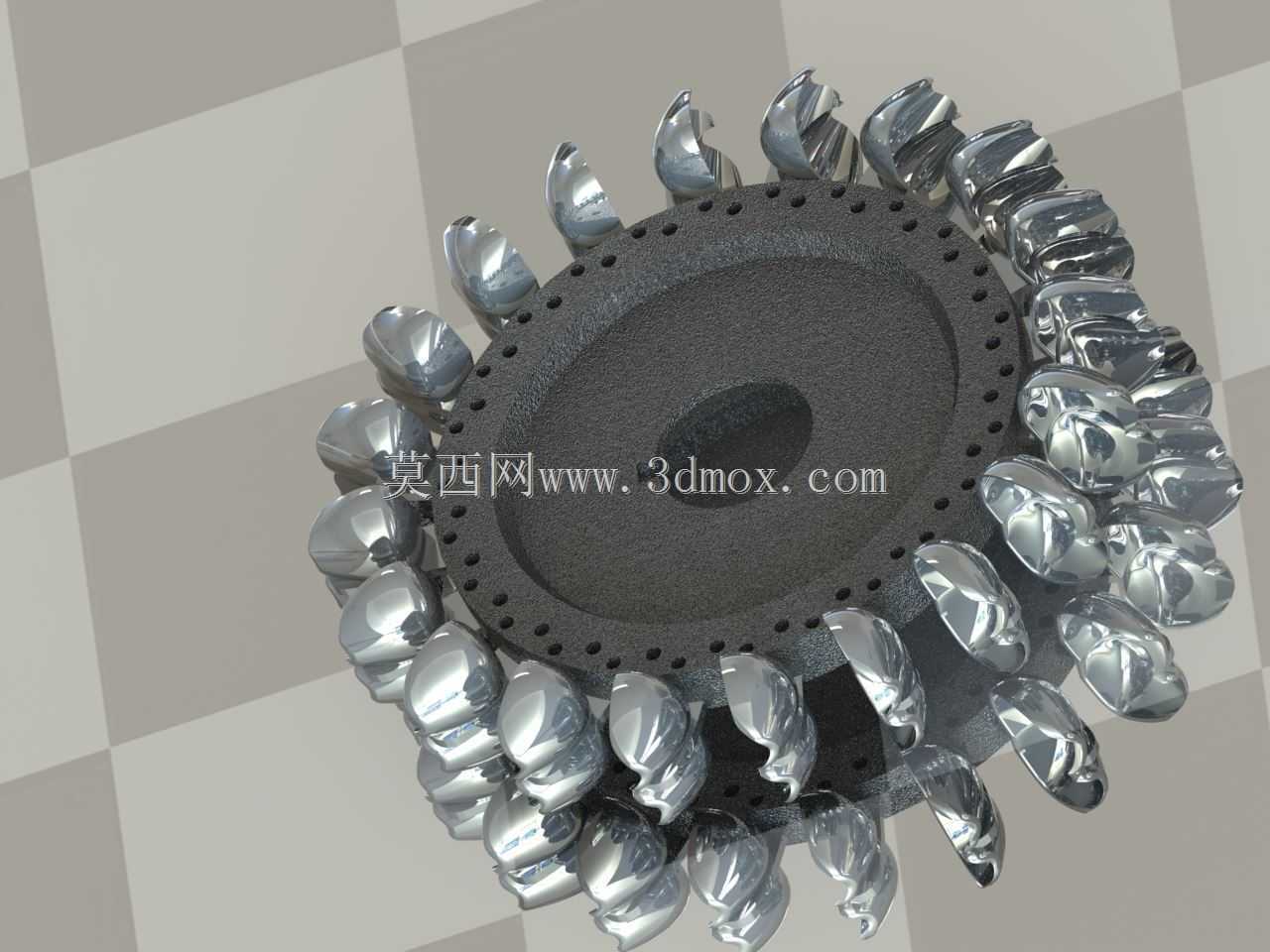

  该转轮整体采用轮盘周向均布水斗的结构形式,中心设置带定位孔的轮毂安装面,轮毂区域预留的通孔用于与主轴端面的定位销配合,保证转动过程中同轴度偏差控制在工程允许范围内,轮盘外缘的环形连接面用于水斗的装配固定,周向均匀排布的连接孔可通过高强度螺栓完成水斗与轮盘的紧固,避免高转速运行下出现连接松动的问题。每个水斗的曲面造型经过水力优化,进水侧的分水刃设计可将喷嘴射出的高速水流均匀分流至两侧斗叶曲面,斗叶的内凹曲面曲率经过反复迭代,保证水流在斗叶内完成动能交换后能够顺畅从出水侧排出,避免出现回水撞击后续水斗造成的能量损失。

  设计过程中首先需要匹配电站的实际水头与流量参数,确定转轮的公称直径与水斗数量,水斗数量过多会增加轮盘的载荷负担,同时增大水流的过流阻力,数量过少则会出现射流漏损,降低整体水能利用率,因此周向排布的水斗间距需要经过水力计算确定,保证任意时刻至少有两个水斗处于射流作用范围内,避免出力波动造成的机组振动。轮盘的厚度设计需要结合额定转速下的离心力载荷、水斗传递的冲击载荷进行强度校核,中心轮毂的内孔尺寸需要匹配配套主轴的轴径,键槽的位置与尺寸按照传动扭矩的大小进行设计,保证扭矩传递过程中不会出现键的剪切失效。

  从安装边界来看,转轮装配到主轴后,需要保证水斗端面与喷嘴出口的间隙处于合理区间,间隙过大会造成射流扩散,降低射流对水斗的冲击效率,间隙过小则容易在机组运行过程中出现碰磨故障,因此轮盘的轴向定位台阶尺寸需要严格控制公差,保证装配后轴向位置精度。水斗的出水边厚度经过减薄处理,减少出水过程中的撞击损失,同时在水斗与轮盘的连接位置设置过渡圆角,降低应力集中系数,避免长期交变载荷作用下出现疲劳裂纹。在实际选型过程中,这类转轮的结构参数需要匹配电站的运行工况,对于含沙量较高的电站,还需要在水斗表面预留硬化处理的加工余量,提升部件的抗冲蚀磨损能力,延长检修周期。建模过程中需要保证每个水斗的曲面一致性,周向阵列的角度偏差控制在极小范围内,避免运行过程中出现动不平衡量过大的问题,减少机组的振动幅值,提升整体运行可靠性。
