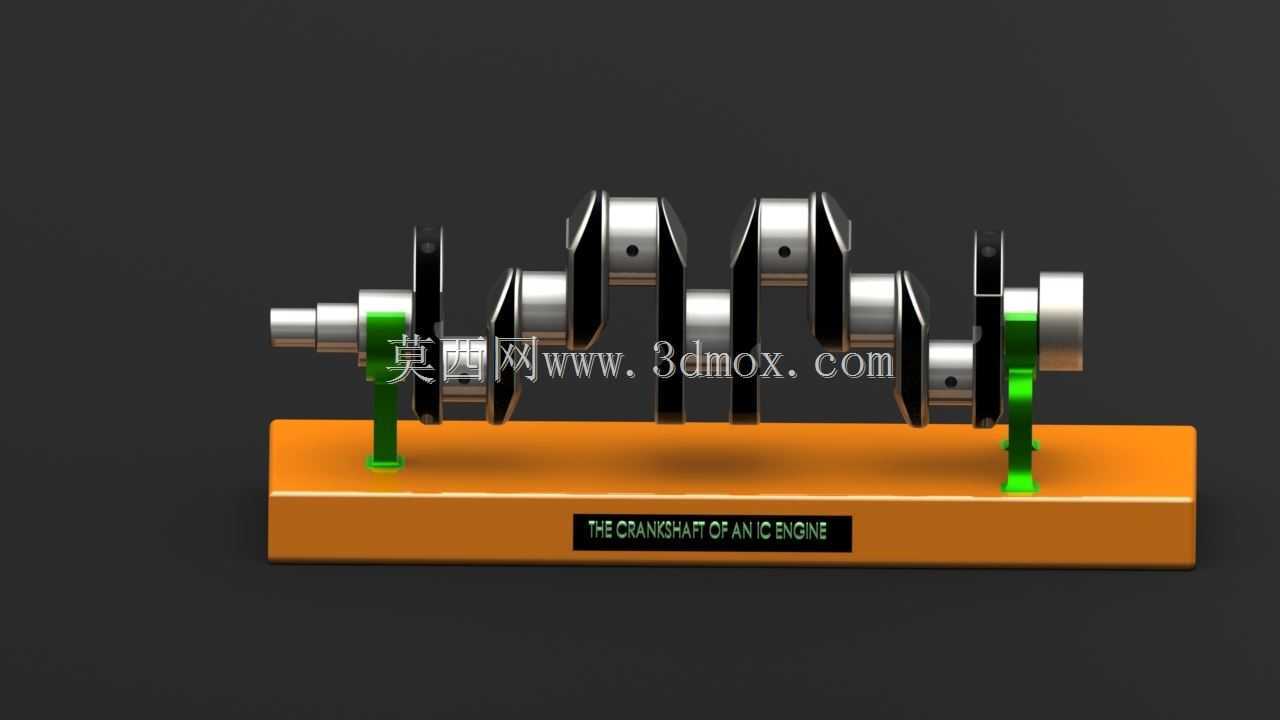

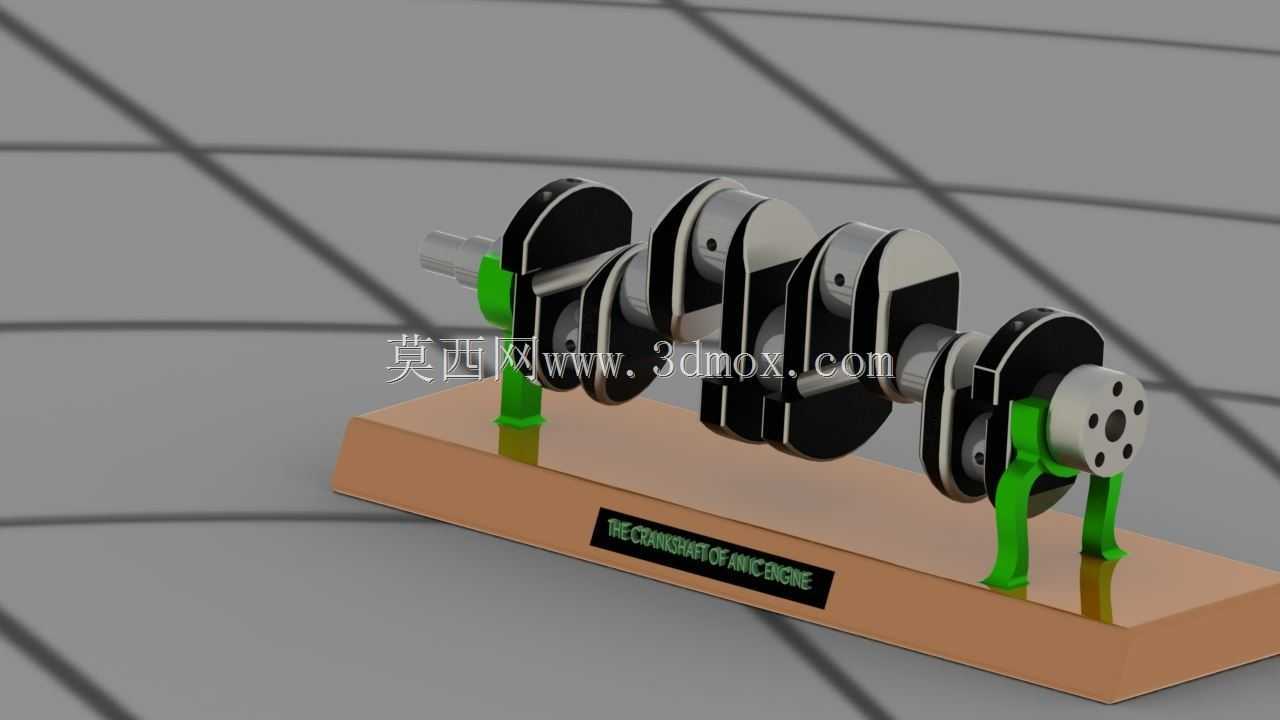

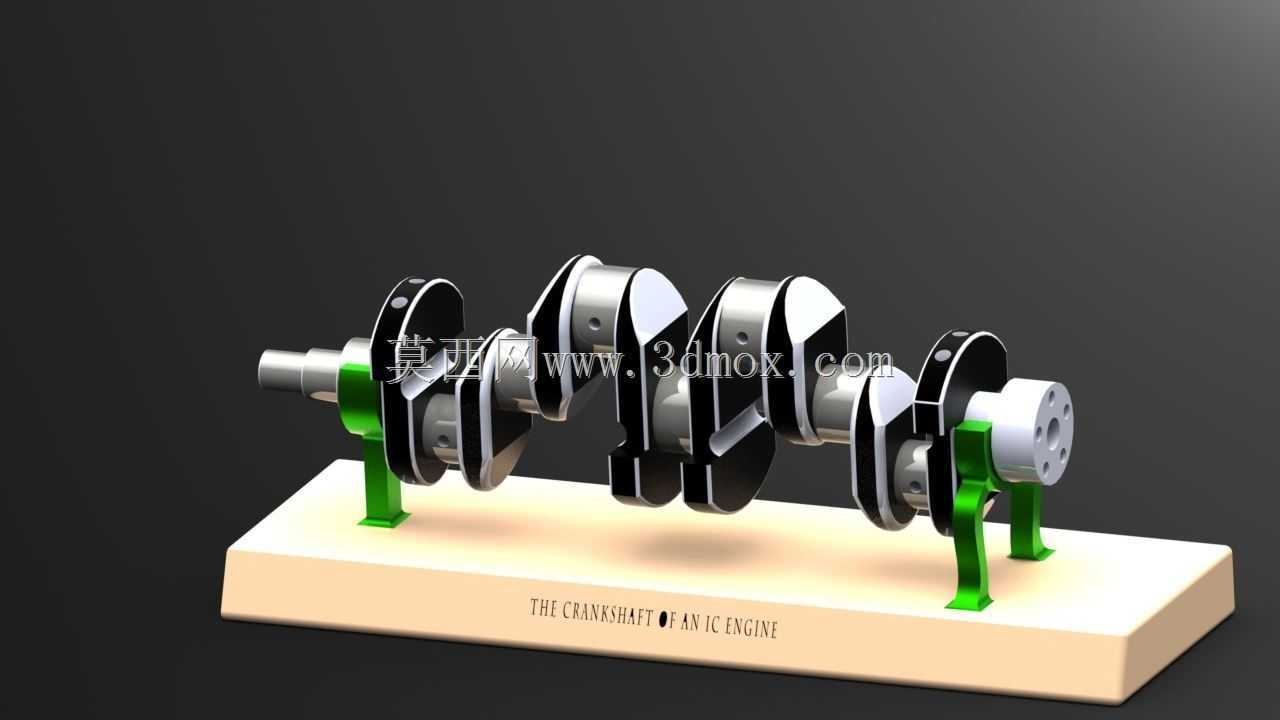

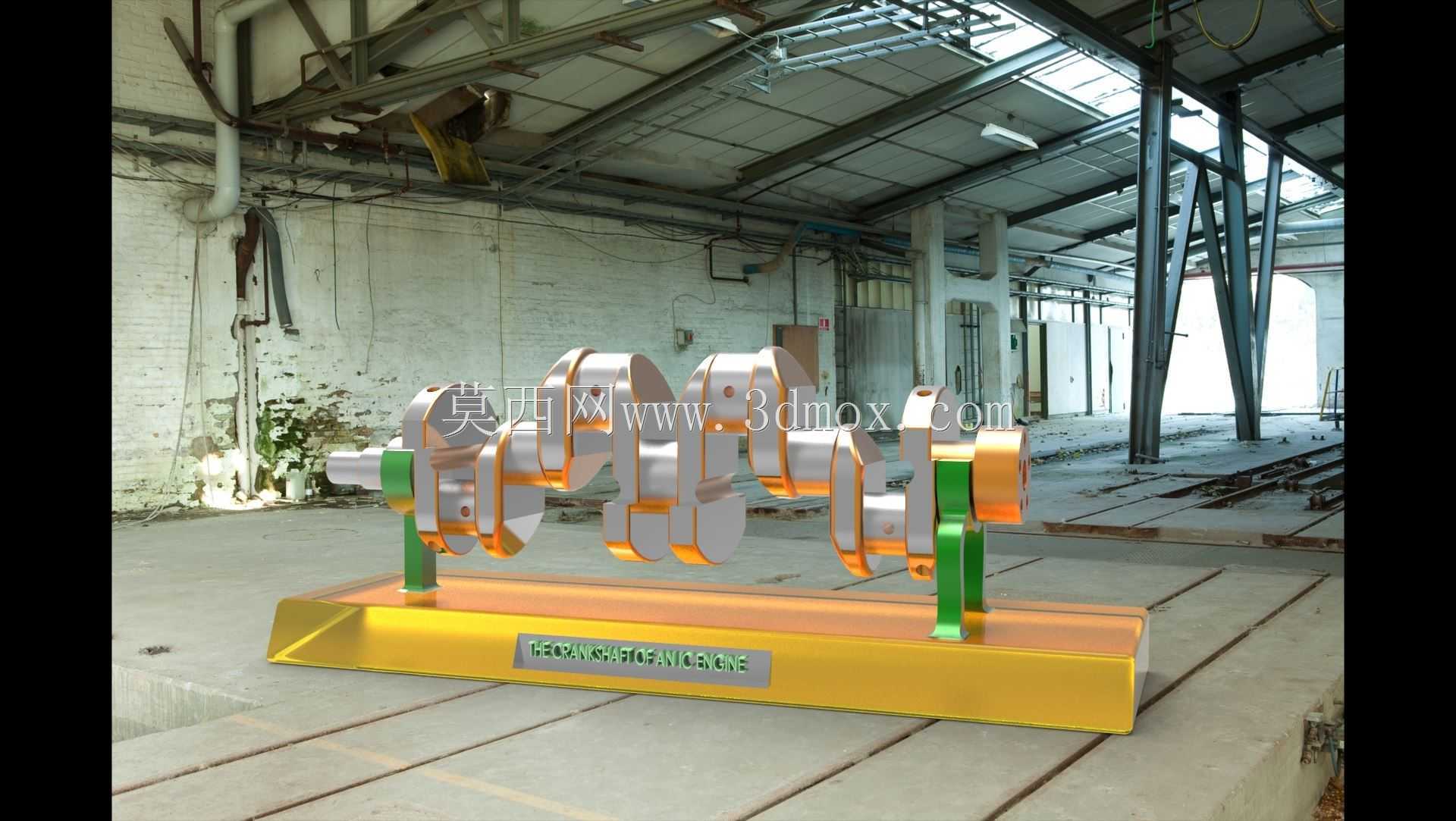

直列四缸发动机曲轴结构展示模型

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套模型还原的是民用小排量动力常用的直列四缸全支承曲轴结构，从实际装车场景来看，这类结构普遍适配1.0L-2.5L排量区间的四冲程汽油机、柴油机，覆盖家用乘用车、轻型商用车、小型工程机械动力单元、固定式发电机组动力端等多个应用场景，是量产内燃机里应用占比最高的曲轴构型之一。

　　从功能特性上看，这套曲轴采用全支承设计，也就是每两个相邻曲柄销之间都设置一道主轴颈，整根曲轴合计5道主轴颈、4道曲柄销，对应四个气缸的做功行程排布，主轴颈直径大于曲柄销直径，在保证轴颈承压面积足够的前提下，能有效降低曲轴工作过程中的弯曲变形量，适配高转速下的连续载荷冲击。每个曲柄销两侧都配置了平衡重结构，平衡重与曲柄臂为一体化锻造构型，作用是抵消曲轴旋转过程中活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，减少主轴承座的冲击载荷，延长动力单元的大修间隔。模型里还原的曲轴两端结构，一端为带键槽的动力输出端，用于匹配飞轮、扭转减振器的安装定位，另一端为前端驱动端，预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装轴颈与定位台阶，和实际量产部件的接口边界完全一致。

　　从设计思路层面拆解，这套结构的建模逻辑完全遵循量产曲轴的工程设计规范：首先是曲柄销的相位角设置，直列四缸机型的做功间隔角为180度曲轴转角，四个曲柄销按照1-3-4-2或者1-2-4-3的做功顺序呈平面排布，相邻气缸对应的曲柄销相位差180度，保证四个气缸的做功行程均匀错开，让动力输出的扭矩波动控制在合理区间。其次是轴颈的过渡圆角设计，所有主轴颈、曲柄销与曲柄臂的连接位置都做了大圆角过渡处理，避免应力集中导致的曲轴疲劳断裂，这也是曲轴设计里的核心细节——很多非专业建模容易忽略这个圆角，直接做直角衔接，完全不符合工程实际的强度要求。另外模型里还原了曲柄销、主轴颈表面的油孔结构，油孔沿轴颈斜向贯通，连通曲轴内部的润滑油道，发动机工作时机油泵输送的压力润滑油会通过主轴承座的油道进入主轴颈油孔，沿曲轴内部油道输送到曲柄销位置，为连杆轴承提供持续的压力润滑，避免轴瓦干磨烧蚀。

　　关于安装边界与外形尺寸的匹配，这套模型的轴向尺寸、径向尺寸完全参照量产机型的比例还原：主轴颈的同轴度公差基准为两端主轴颈的公共轴线，建模时所有主轴颈的圆柱面都严格同轴，曲柄销的轴线与主轴颈轴线平行度误差控制在工程允许的范围内，安装时整根曲轴通过主轴颈落座在缸体的主轴承座内，主轴承盖通过规定扭矩的螺栓锁紧后，曲轴的轴向窜动量由止推片控制，模型里也预留了止推片的安装台阶位置。曲轴的轴向总长度匹配直列四缸缸体的曲轴箱轴向空间，不会与缸体前后端的油封座、正时腔室发生干涉，动力输出端的法兰盘螺栓孔位置、直径都和对应规格的飞轮安装孔位完全匹配，前端的轴颈长度、直径也能兼容正时系统、附件驱动系统的安装需求。

　　从实际工程应用的角度看，这类曲轴的建模过程需要重点关注几个容易出错的细节：一是平衡重的外形轮廓，不能为了视觉效果随意修改平衡重的形状与质心位置，否则会导致整个曲轴的动平衡量超标，实际运转时产生异常振动；二是油孔的位置与走向，必须保证润滑油道的连通性，不能出现油孔被实体封堵的情况，同时油孔的出口位置要对应轴颈的承压面，保证润滑油能有效进入轴瓦间隙；三是所有轴颈的表面粗糙度要求对应的建模精度，虽然三维模型不需要标注粗糙度，但轴颈的圆柱面不能出现多边形、破面等问题，否则后续生成工程图、做仿真分析时会出现计算误差。另外这套模型附带的展示支架，是用于教学、结构展示场景的支撑结构，两个支撑点对应曲轴两端的主轴颈位置，不会遮挡曲柄连杆结构的展示视角，方便学习者直观理解曲轴的结构组成与工作原理，支架底座的铭牌标注也对应了曲轴的应用属性，和实际工业展示场景的配置一致。

　　在做设备选型或者结构改型时，这类曲轴的参数匹配需要重点关注几个维度：首先是主轴颈与曲柄销的直径比，这个参数直接决定了曲轴的刚度与轴瓦的承压能力，高转速机型通常会采用更大的主轴颈直径提升刚度，大扭矩柴油机则会适当加大曲柄销直径提升连杆轴瓦的承载能力；其次是曲柄臂的厚度，曲柄臂是连接主轴颈与曲柄销的受力部位，厚度不足会导致弯曲疲劳强度下降，容易在交变载荷下出现断裂；最后是平衡重的配置，全平衡结构的曲轴平衡重能抵消100%的旋转惯性力与大部分往复惯性力，对整机NVH性能要求高的乘用机型通常会采用全平衡设计，而对成本敏感的商用车机型可能会适当减少平衡重的重量，通过其他减振措施补偿振动控制。这套模型完整还原了所有核心结构细节，不管是用于结构教学、建模参考，还是作为动力总成方案设计的基础参考件，都能满足工程层面的使用需求，没有出现非专业建模常见的结构错误、尺寸矛盾、安装干涉等问题。
