头戴式护耳音乐耳机结构设计方案

　　日常做消费电子结构件建模时，头戴式耳机的结构平衡一直是很考验细节把控的项目，这次的耳机结构方案，首先要兼顾佩戴时的头部压力分布与声学腔体的密封要求，不能只追求外观流线感忽略实际使用的适配性。先从实际应用场景拆解，这类头戴护耳式耳机主要覆盖个人居家影音欣赏、办公环境隔音通话、小型工作室音频监听几个核心场景，不同场景对结构的要求各有侧重：居家使用时要求长时间佩戴无夹头感，耳罩对耳廓的包裹要充分但不能过度压迫耳周软组织；办公场景需要耳罩具备足够的被动隔音能力，同时头梁外露部分不能过于突兀影响日常工位活动；监听场景则要求耳罩腔体的结构刚性足够，避免谐振影响音频还原精度。

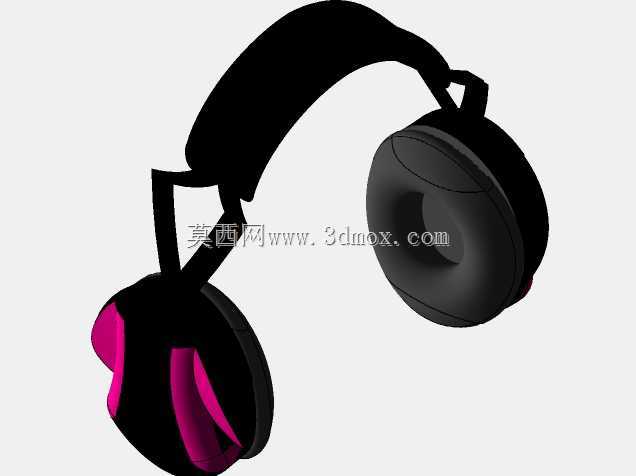

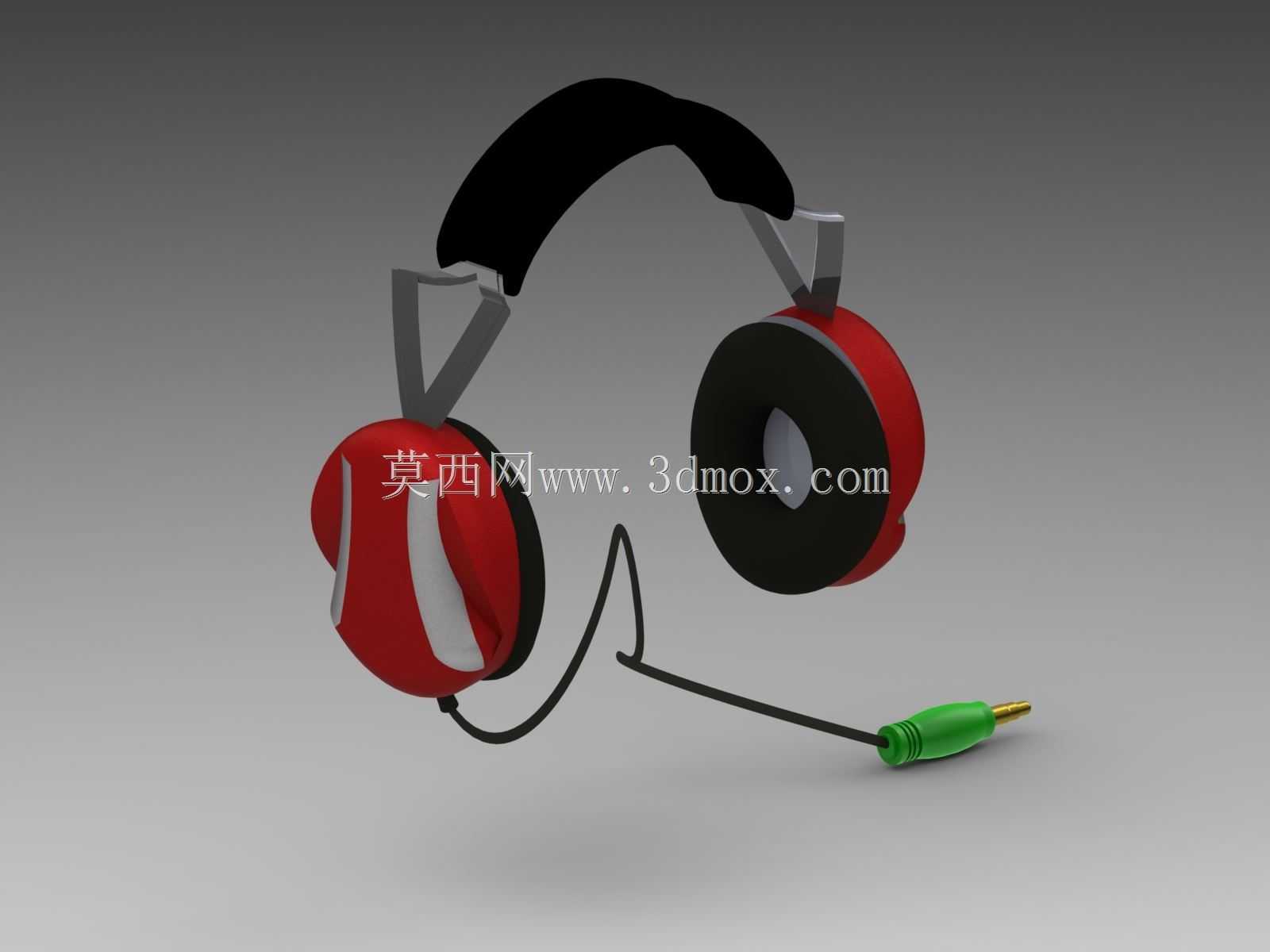

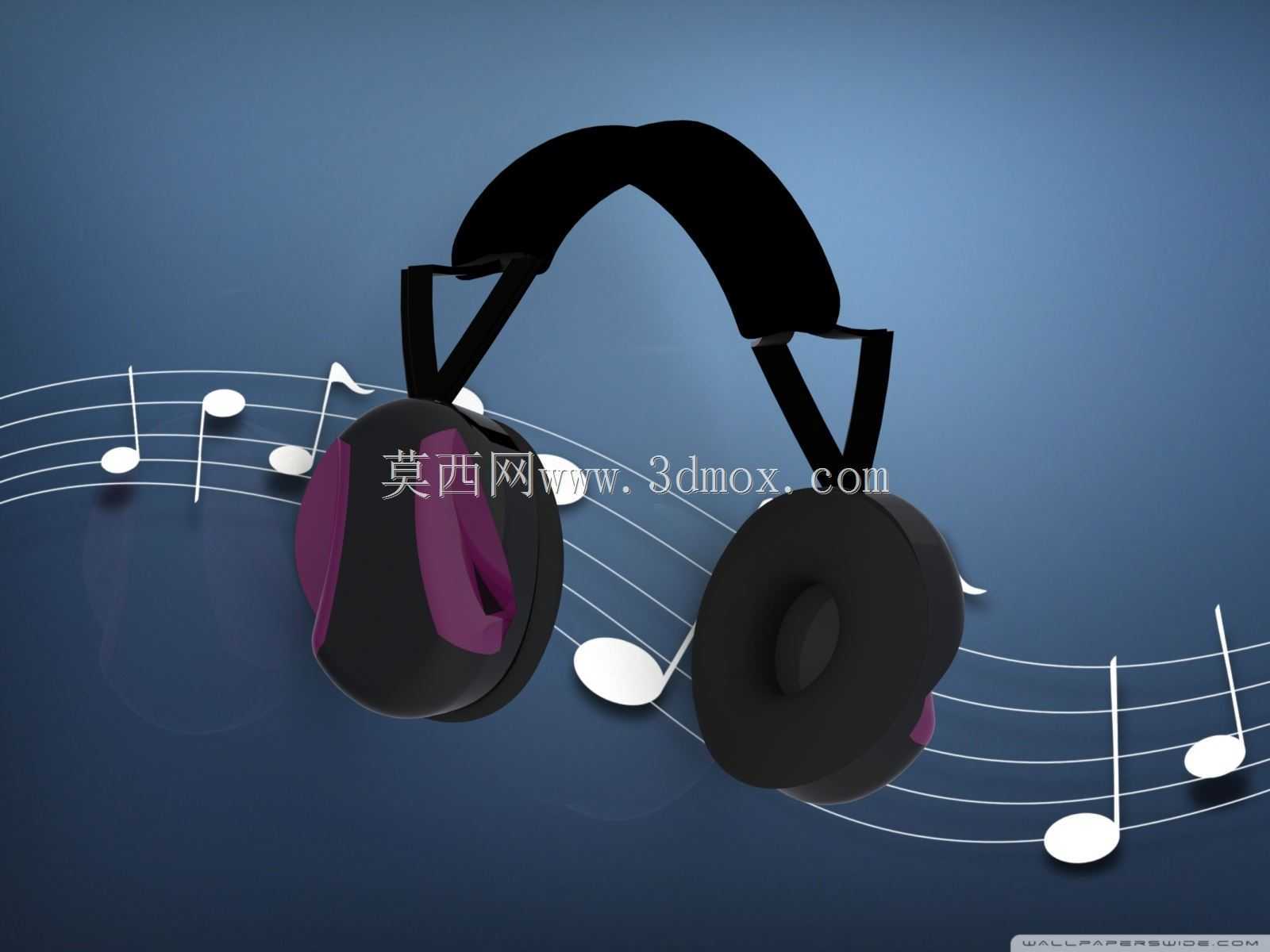

　　设计思路上没有采用常见的一体式硬头梁结构，而是做了分体式悬挂连接：头梁主体采用弧形高韧性支撑骨架，外侧包裹柔性缓冲垫层，两侧通过可调节长度的滑动支臂连接耳罩组件，滑动支臂内部做了等距卡位结构，调整长度时能清晰感知档位，不会出现佩戴过程中支臂自行滑移的问题。耳罩部分采用椭圆形腔体设计，区别于正圆形耳罩对不同耳廓形态的适配性差的问题，椭圆轮廓能覆盖绝大多数成年人的耳廓尺寸，耳罩垫采用慢回弹填充结构，边缘做了向内的倾斜收边，佩戴时能贴合耳周的面部轮廓曲线，减少漏音的同时降低局部压力集中。

　　尺寸边界的设定参考了国内成年人头面部尺寸的人体测量数据，头梁自然状态下的弧形内宽设定为165mm，最大拉伸调节量单侧可达35mm，能适配头围540mm到620mm的使用人群；耳罩腔体的外径为105mm，内径85mm，腔体深度32mm，足够容纳常规40mm直径的动圈发声单元，同时预留了单元接线的走线空间，不会出现线材挤压振膜的问题。耳罩与支臂的连接部位做了万向转动结构，允许耳罩在水平方向15度、垂直方向20度的角度自适应调整，佩戴时能自动贴合不同用户的耳周角度，避免局部压耳。

　　结构细节上，耳罩外壳做了分件设计，外侧装饰盖与内腔体采用卡扣连接，方便后期拆解更换耳罩垫或者维修内部单元，外壳表面做了微弧面过渡，没有尖锐棱角，避免剐蹭衣物或者头发。头梁内侧的缓冲垫层厚度设定为18mm，采用密度适中的发泡材料，既能分散头梁对头顶的压力，又不会因为垫层过厚导致耳机整体重心上移，佩戴时出现滑落的问题。两侧支臂的内部走线做了隐藏式设计，线材从支臂内腔穿过，连接头梁内部的过线通道到另一侧耳罩，外部没有明线外露，既提升了外观整体性，也避免日常使用中线材被拉扯损坏的风险。

　　实际结构验证阶段要重点关注几个配合边界：一是滑动支臂与头梁滑槽的配合间隙，单边间隙控制在0.2mm，既保证滑动顺畅无卡滞，又不会出现旷量过大导致的松动异响；二是耳罩垫与腔体的连接配合，采用一圈嵌入式卡接结构，安装后耳罩垫与腔体端面的贴合间隙小于0.1mm，保证声学腔体的密封性，避免低频声波泄漏影响听感；三是万向转动结构的阻尼设定，转动阻尼调整到0.8N·m，既能保证角度调整时的顺滑度，又能在调整到任意角度后保持位置固定，不会因为耳机自身重量出现角度偏移。另外整个耳机的重量分布做了配平设计，两侧耳罩的重量差控制在5g以内，头梁部分的重量占整体重量的35%左右，避免头重脚轻导致佩戴时向前滑落。
