推拉式快速夹钳压紧定位工装结构

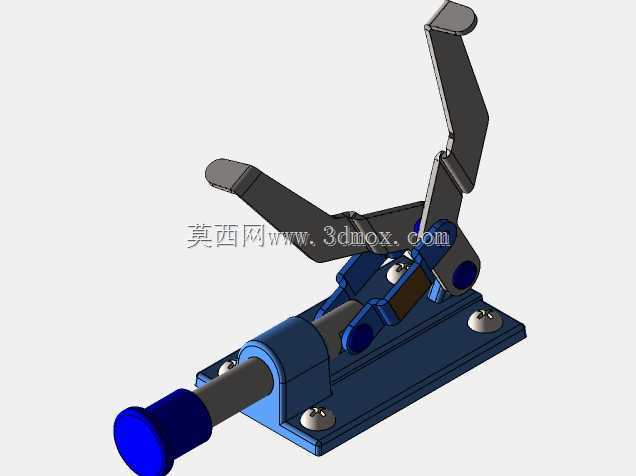

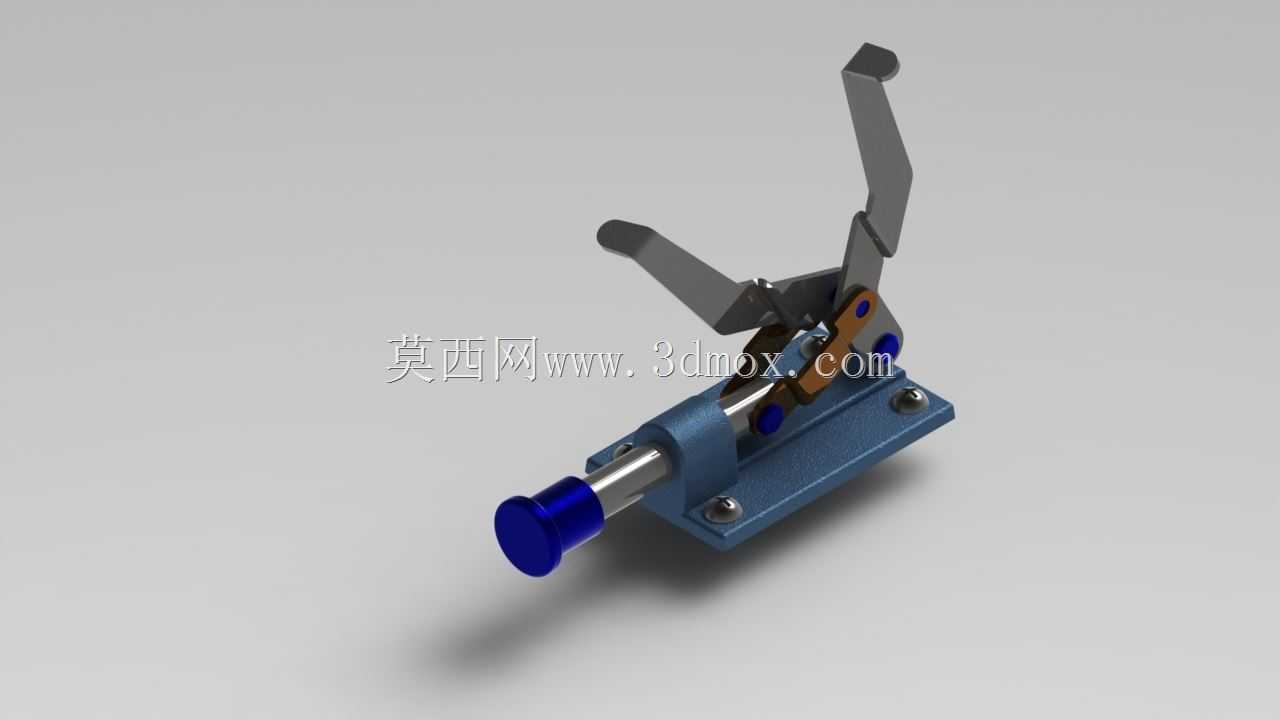

　　在中小批量零部件加工、装配工位的定位环节，这类手动推拉式夹钳是车间里出镜率极高的压紧元件，相比气缸压紧的方案，它不需要布设气路、搭配电磁阀与气源处理件，在零散工位、临时工装、无气源配套的作业场景下，能以极低的部署成本实现稳定的工件压紧定位，常见于五金件钻孔工位的工件固定、钣金件铆接时的位置锁定、塑胶件装配时的对位压紧，甚至在非标设备的检修门快锁、工装板的快速定位场景里也能看到同类结构的应用。从结构逻辑上看，这套组件采用了肘节过死点的力学原理，操作端的扳动手柄通过连杆结构带动前端的压杆做直线伸缩动作，当手柄扳动到闭合位置时，连杆节点越过结构死点，此时即使压杆端受到工件方向的反向推力，整个机构也不会自行松脱，能持续输出稳定的压紧力，

　　不需要额外增加锁止结构，操作时仅需要单次扳动即可完成压紧或者松脱动作，单工位的操作耗时可以控制在1秒内，相比传统的螺栓压紧、压板锁紧的方式，能大幅降低工位操作的辅助时间，提升单工位的作业效率。整套组件的安装底座采用带沉孔的平板式设计，两个安装孔位对称布置在主体支架的两侧，安装时可以直接通过内六角螺栓固定在工装基板、工作台面或者专用夹具座上，安装边界清晰，不需要额外设计复杂的转接结构，主体的导向套部分直接集成在底座上，压杆在导向套内做直线往复运动，前端的压头采用可拆卸式的硬质塑胶端头，既可以避免压头直接接触工件表面造成压痕、划伤，也可以根据不同工件的压紧面形状更换对应形状的压头，适配不同的压紧需求，比如针对平面工件可以换用平端面压头，

　　针对轴类工件可以换用V型槽压头，针对薄壁件可以换用大直径的法兰式压头来分散压紧力，避免工件变形。从结构设计的细节来看，连杆的铰接点都采用了销轴加轴用挡圈的固定方式，铰接位置预留了合理的配合间隙，既保证扳动手柄时的动作顺畅无卡滞，也能避免间隙过大导致的压杆窜动、压紧位置偏移问题，手柄部分采用了弯折式的造型，扳动时的力臂长度经过匹配，操作人员仅需要施加很小的扳动力，就能在压杆端输出足够的压紧力，长时间重复操作也不容易产生手部疲劳。压杆的行程设计覆盖了常规工装的压紧间隙需求，不需要针对不同厚度的工件频繁调整压杆伸出长度，仅需要调整压杆端部的锁紧螺母，就可以在一定范围内微调压杆的初始伸出长度，适配不同厚度、不同压紧位置的工件装夹需求。

　　在实际的工装设计选型中，这类夹钳组件常作为标准工装元件直接选用，设计人员只需要根据工位需要的压紧力、安装空间尺寸、压杆行程需求选定对应规格，就可以直接集成到整体工装结构中，不需要从零开始设计整套肘节夹紧结构，能大幅缩短工装的设计与制造周期，同时这类标准化的夹钳元件磨损后可以直接整体替换，不需要对工装主体进行修改，后期维护成本极低。在装配线的工件定位工位，这类夹钳常和定位销、支撑块搭配使用，工件放置到支撑块上、通过定位销完成初定位后，扳动夹钳手柄即可完成工件的完全固定，后续的焊接、组装、检测工序都可以在稳定的装夹状态下完成，避免加工过程中工件移位导致的尺寸偏差、装配错位问题。针对一些需要频繁更换工件型号的多品种小批量生产场景，这类手动夹钳的通用性优势更为明显，不需要调整气路参数、电气控制程序，仅需要更换对应的压头或者调整压杆伸出长度，就可以快速切换适配不同的工件，适配柔性生产的作业需求。结构的外露运动部件没有复杂的遮挡结构，日常清理切屑、灰尘时非常方便，仅需要定期在铰接销轴位置滴注少量润滑油，就可以保证长期操作的顺畅性，在多粉尘、多切屑的加工车间环境下，也能保持稳定的工作状态，不会因为细小切屑进入结构缝隙就出现卡滞、失效的问题。
