单片式离合器摩擦片结构设计

　　在手动挡乘用车辆、轻型工程机械的传动链路中，单片式离合器摩擦片是衔接发动机飞轮与变速器输入轴的核心执行部件，其性能直接决定动力传递的平顺性与传动系统的使用寿命。不同于多片式离合器多用于大转矩重载场景的结构逻辑，单片式结构的摩擦片依托轴向压紧产生的摩擦力矩完成动力通断，整体轴向尺寸紧凑，适配前置前驱车型的横向动力布局，也能满足小型农用机械、通用动力设备的离合操作需求。

　　从实际工况出发，这类摩擦片的核心功能是在换挡操作时切断动力输入，避免齿轮啮合打齿，在起步阶段通过滑摩过程逐步传递转矩，让动力输出平缓无冲击，同时在传动系统遭遇瞬时过载时，通过摩擦面的微量打滑吸收冲击载荷，保护后端变速器、传动轴等精密部件不受损伤。设计过程中首先要匹配对应动力源的最大输出转矩，摩擦面的有效摩擦半径、摩擦系数、压紧力三者需要经过严谨计算，确保额定传递转矩留有1.5-2倍的安全余量，避免大负荷工况下出现异常打滑烧片的问题。

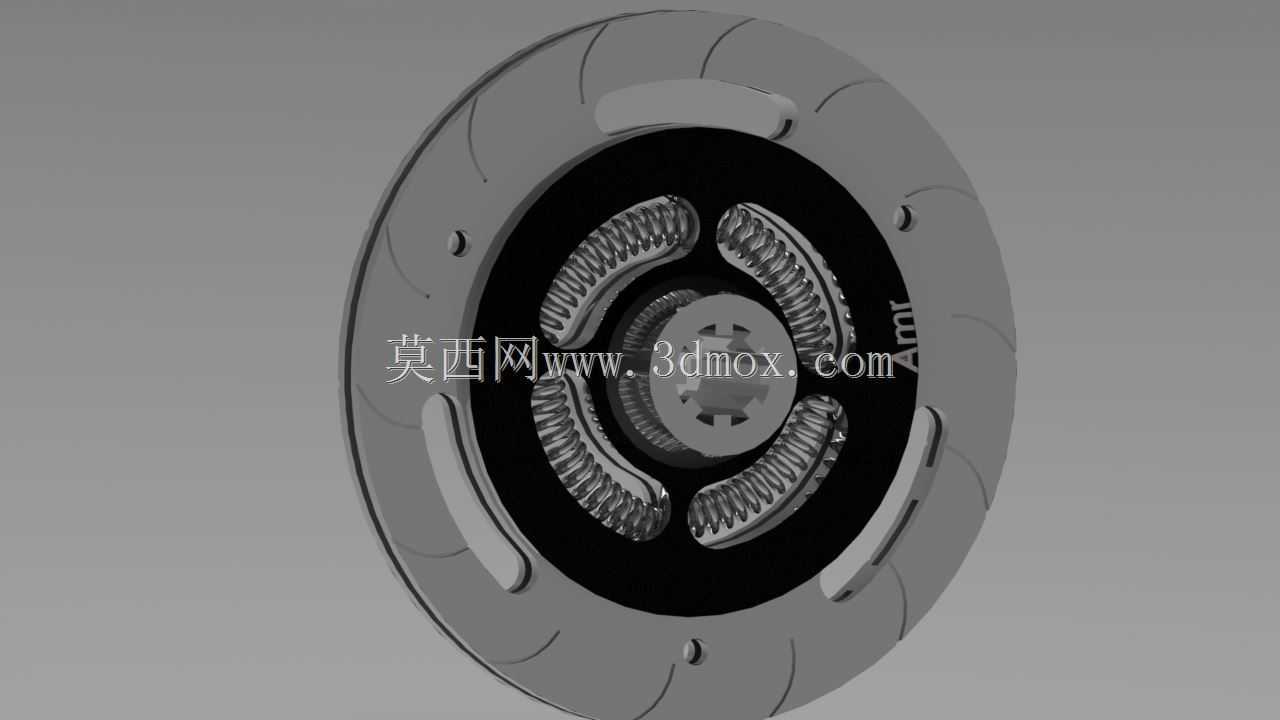

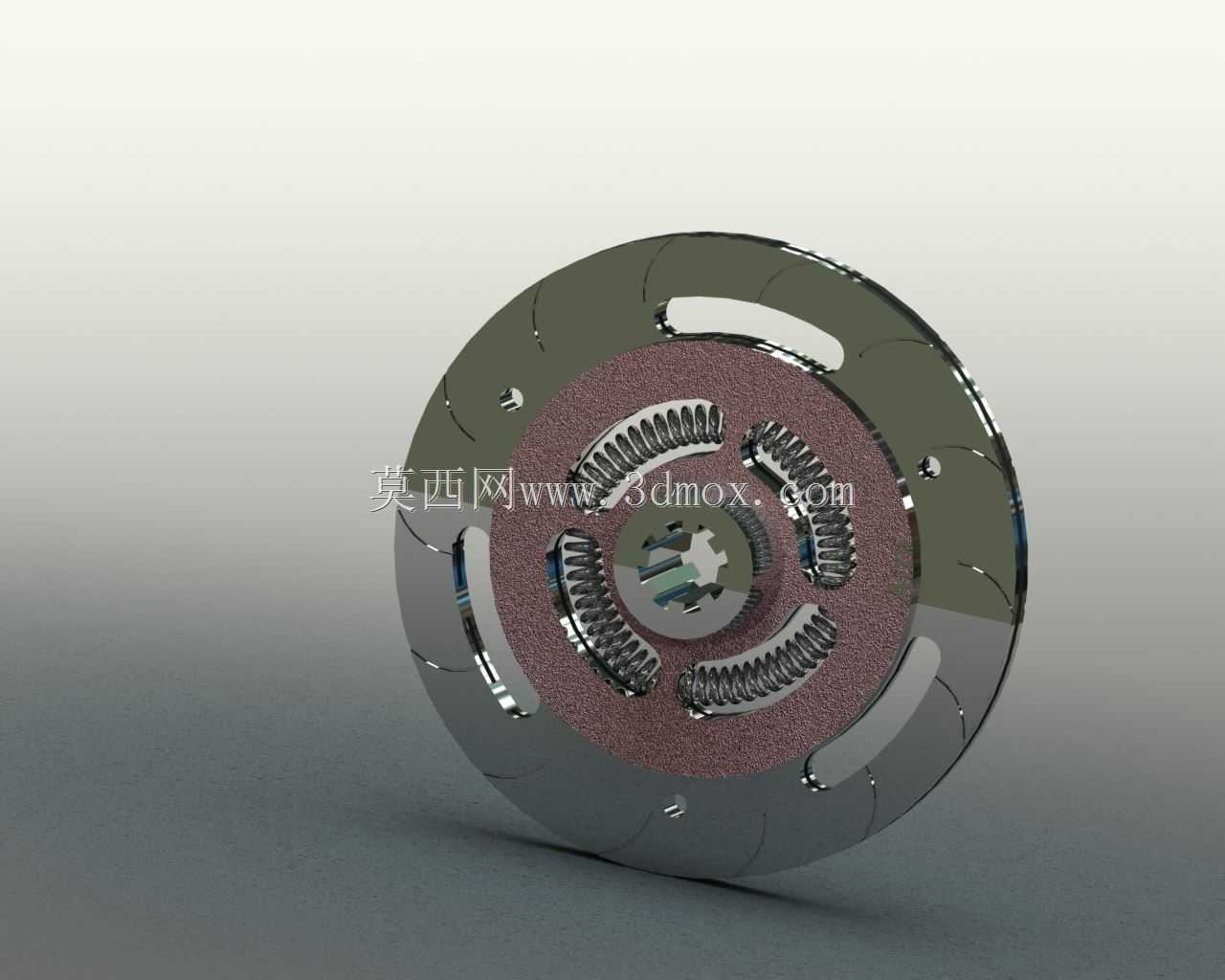

　　结构层面，摩擦片整体为圆盘式布局，中心设置花键毂结构，与变速器输入轴的外花键形成滑动配合，可在轴向上随分离轴承的动作完成往复位移。摩擦片两侧铆接摩擦衬片，衬片表面开设径向排布的散热沟槽，一方面可以在滑摩过程中快速导出摩擦产生的热量，避免衬片温度过高出现摩擦系数热衰减，另一方面可以磨落的磨屑及时排出，避免磨屑夹在摩擦面之间造成异常磨损。摩擦片与花键毂之间设置多级缓冲弹簧，沿周向均匀排布，在动力接合的瞬间，弹簧的压缩变形可以吸收转矩波动，降低传动系统的冲击振动，避免刚性连接带来的部件疲劳损伤。

　　安装边界上，这类单片摩擦片的外径尺寸需要匹配对应离合器压盘与飞轮的摩擦面内径，安装后整体轴向跳动量需要控制在0.1mm以内，避免接合过程中出现偏磨、抖动问题。中心花键的参数需要与输入轴花键完全匹配，配合间隙控制在合理区间，间隙过大会导致传动异响，间隙过小则会出现卡滞，导致离合分离不彻底。摩擦衬片的总厚度需要匹配分离杠杆的行程余量，确保踏板踩到底时，摩擦片与飞轮、压盘之间能形成足够的分离间隙，彻底切断动力传递。

　　实际应用中，摩擦片的衬片材质多采用石棉基、半金属或者陶瓷复合摩擦材料，不同材质适配不同的工况需求：半金属材质耐温性能好、摩擦系数稳定，多用于普通乘用车辆；陶瓷材质重量轻、耐磨性能好、热衰退小，多用于对传动响应要求较高的动力场景。设计建模过程中需要重点关注缓冲弹簧的安装槽位尺寸、铆接点的分布位置，确保各部件装配后无干涉，同时要做动平衡校核，避免高速旋转时产生离心振动，影响传动平稳性。

　　不同于其他传动部件，摩擦片属于易损耗部件，正常使用工况下随着滑摩次数增加，衬片会逐渐磨损，当磨损量达到设计极限时，需要及时更换，避免铆钉外露刮伤飞轮与压盘的摩擦面。建模过程中需要预留磨损量的标识结构，方便后期维护时快速判断磨损状态，同时衬片的沟槽深度也要结合磨损极限设计，确保衬片磨损到极限位置时沟槽仍能起到一定的排屑散热作用。
