木工钻孔深度定位测量专用量具

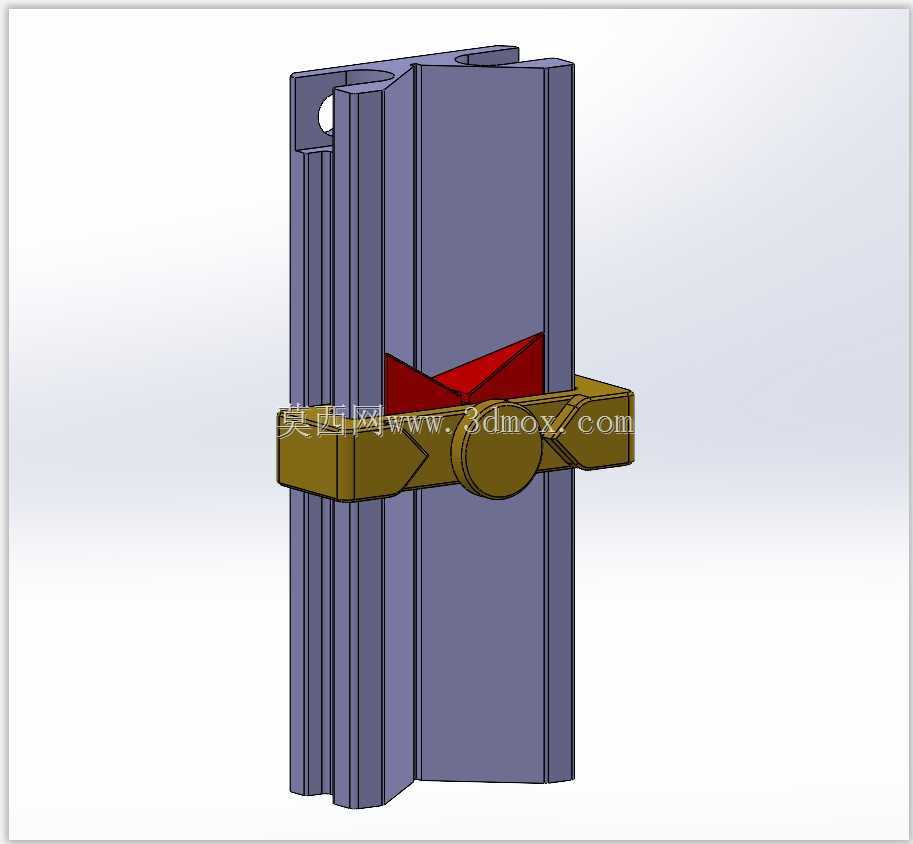

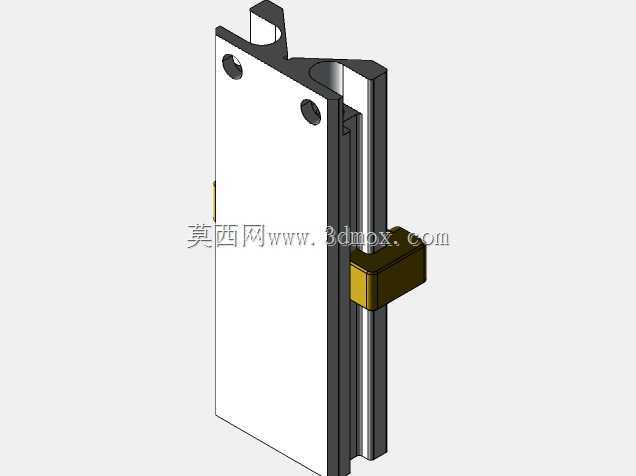

　　在木工作业的现场实操环节，钻孔深度的精准控制一直是影响工件装配精度的核心细节，无论是家具榫卯结构的盲孔加工、装饰面的预埋孔开设，还是五金连接件的安装孔作业，一旦钻孔深度超出设计阈值，轻则出现工件表面透孔影响外观完整性，重则导致连接件锁附深度不足引发结构松脱，而深度过浅又会造成配件无法完全嵌入，出现装配后凸起、拼接缝隙超差的问题。这款钻孔深度定位测量装置，正是针对木工场景下手持电钻作业的深度管控需求设计，区别于常规的游标深度尺、百分表类需要在钻孔完成后进行测量的事后检测工具，它可以直接套装在钻头上，在钻孔进给过程中实时实现深度限位，无需反复停机测量，大幅提升批量钻孔作业的加工效率。从结构设计逻辑来看，装置主体采用长条形导向基座，

　　基座上开设与钻头进给方向平行的导向槽，滑动组件嵌套在导向槽内，可沿着基座轴向自由滑动调整位置，滑动组件上设置有V型定位卡口，能够适配不同直径的圆柄木工钻头，卡口内侧做了防滑纹理处理，调整到目标深度位置后通过侧面的锁紧旋钮固定，即可形成刚性的限位挡面。作业时钻头对准工件标记点开始进给，当滑动组件的前端挡面完全贴合工件表面时，钻头的进给行程刚好达到预设的钻孔深度，此时电钻继续施加轴向力也无法继续进钻，从机械结构上避免了超钻问题。导向基座的侧边做了等距的深度刻度标记，刻度线采用凹刻工艺填充耐磨涂层，长期与木屑、手部摩擦也不会出现刻度磨损模糊的问题，调整滑动块位置时可以直接对照刻度快速定位，不需要额外借助其他测量工具进行尺寸校准。

　　考虑到木工作业场景下经常存在木屑飞扬、操作空间狭窄的情况，整个装置的外部轮廓做了圆弧倒角处理，没有突出的尖锐棱角，避免操作过程中剐蹭手部，滑动副的配合间隙控制在0.1mm以内，既保证滑动调整时的顺畅度，又不会因为间隙过大导致限位时出现深度偏差，装置整体的重量控制在150g以内，套装在钻头上不会给手持作业带来额外的负重感，也不会影响电钻钻孔时的动平衡。在安装适配性上，V型卡口的可调节范围覆盖了常规木工钻头3mm到12mm的直径区间，能够适配绝大多数家装、家具制作场景下的常用钻头规格，导向基座的总长度为120mm，可满足最大100mm深度的钻孔限位需求，覆盖了木工场景下90%以上的钻孔深度要求。滑动组件的锁紧结构采用凸轮锁紧原理，扳动锁紧拨片即可完成快速锁止与释放，不需要借助螺丝刀、内六角等额外工具，单手握持电钻的状态下就可以完成深度参数的调整，适配现场快速换产、不同深度孔位连续加工的作业节奏。不同于塑料材质的简易钻头限位环，这款装置的主体结构采用硬质铝合金材质加工，表面做阳极氧化处理，耐磨性能优异，长期与钻头、工件表面摩擦也不会出现挡面磨损导致的深度偏移，V型卡口位置镶嵌了铜质防滑衬片，既可以牢固卡紧钻头光滑的圆柄表面，避免钻孔过程中限位装置出现轴向滑移，又不会因为卡接过硬损伤钻头的柄部表面，影响钻头在钻夹头上的装夹精度。在实际使用过程中，针对不同材质的木材加工，比如硬度较高的硬木、密度较低的松木，或者是带饰面的复合板材，

　　都可以通过快速调整限位位置适配不同的钻孔深度要求，比如加工预埋塑料膨胀管的孔位时，可以根据膨胀管的实际长度精准设定钻孔深度，保证膨胀管完全嵌入孔内不外露；加工木榫连接的盲孔时，可以根据木榫的插入长度设定深度，避免孔深过深导致涂胶后胶液大量流失，影响榫接结构的连接强度。装置的导向基座背面做了防滑橡胶垫，当限位挡面接触工件表面时，橡胶垫可以增大与工件表面的摩擦力，避免电钻高速转动时装置出现跟转移位，同时也能防止硬质金属基座刮花工件的装饰饰面，减少后续表面打磨修复的工作量。从结构建模的细节来看，各个滑动配合面都做了拔模斜度处理，方便后续开模量产时的脱模工序，所有棱边都做了R0.5以上的圆角处理，避免加工过程中出现应力集中导致的部件断裂，刻度线的位置距离滑动边缘预留了2mm的观察窗口，调整滑块位置时视线不会被滑块遮挡，能够快速对齐刻度线完成深度设定。
