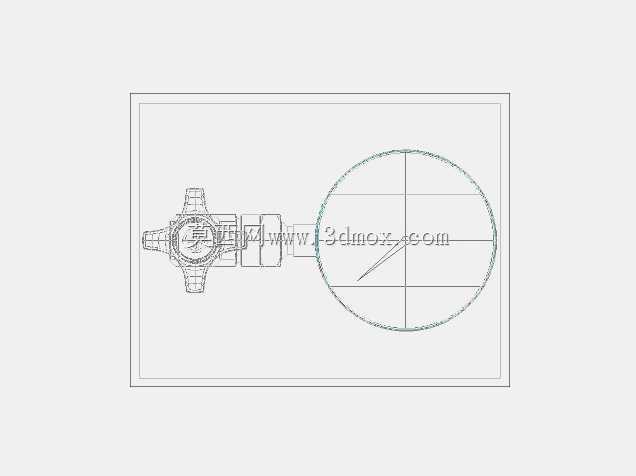

压力表与配套阀门组合结构设计

　　这套压力表与阀门的组合结构，在工业流体管路系统中属于极为常见的检测控制配套组件，日常在化工输送管线、车间压缩空气管网、建筑给排水试压段、小型液压站回路里都能见到这类搭配的实际应用。从现场使用的角度来说，阀门承担管路通断与压力侧隔离的作用，压力表则实时反馈管段内的流体压力数值，二者直接对接安装的结构，省去了额外的转接引压管，既减少了潜在的泄漏点，也能让压力检测的响应速度更快，避免长引压管带来的压力传递滞后问题。

　　设计这套结构的时候，首先要考虑的是安装边界的适配性，压力表的圆形表盘直径需要预留足够的读数观察空间，不能被周边的管路支架、设备壳体遮挡视线，表盘正面的朝向要预留调整余量，方便运维人员站在常规巡检通道上就能直接读取数值。阀门侧的连接端要匹配常规管路的螺纹规格，和压力表对接的接口要保证同轴度，避免安装后压力表出现歪斜，既影响读数也容易在接口处产生应力集中，长期受管路振动影响出现密封失效。

　　从功能特性来看，这套组合的结构做了简化处理，没有多余的冗余部件，阀门的操作手柄位置和压力表表盘错开布置，操作阀门开关的时候不会碰到表盘，也不会遮挡读数区域。压力表内部的波登管传动结构在建模时还原了实际的运动行程，指针的偏转角度和压力输入值呈线性对应关系，表盘上的刻度标识按照常规工业压力表的分度值布置，满足现场粗略压力判断与精准读数的双重需求。阀门的流道做了等径设计，不会因为接入检测组件造成管路局部通径缩小，避免产生额外的流阻影响管路整体的输送效率，密封面的位置设置在阀芯靠近压力表侧，当关闭阀门时，可以直接截断压力源，方便在不停机的情况下对压力表进行校验或者更换，不用排空整段管路的介质，大幅降低日常维护的工作量。

　　在实际安装场景中，这类组合组件通常会布置在管路的调压阀出口、泵组出口端、设备介质入口位置，用来实时监控工作压力是否在正常区间，避免压力超阈值造成设备损坏或者管路泄漏。设计时还考虑了现场的振动工况，阀门和压力表的连接螺纹长度做了合理匹配，拧紧后不会出现螺纹外露过长或者啮合牙数不足的问题，接口处的密封面预留了密封垫圈的安装槽位，不管是用聚四氟乙烯生料带还是紫铜密封垫，都能保证密封可靠性。整体结构的外形尺寸紧凑，不会在管路上占用过多的安装空间，对于排布密集的车间管网来说，这种紧凑设计能有效提升管路布置的空间利用率，减少相邻组件之间的安装干涉。

　　从建模的细节处理上，阀门的阀体部分做了加强筋结构，对应实际铸造阀体的壁厚分布，既保证阀体的承压能力，也不会因为壁厚过大造成不必要的材料浪费。压力表的表壳边缘做了卷边处理，还原实际产品的防护结构，能在一定程度上抵御现场的磕碰，避免表盘玻璃受外力破损。指针的转动中心和表盘中心严格重合，保证读数的准确性，阀门的阀芯行程做了限位设计，全开和全关位置都有对应的止挡结构，避免操作时过度旋转造成阀芯损坏。
