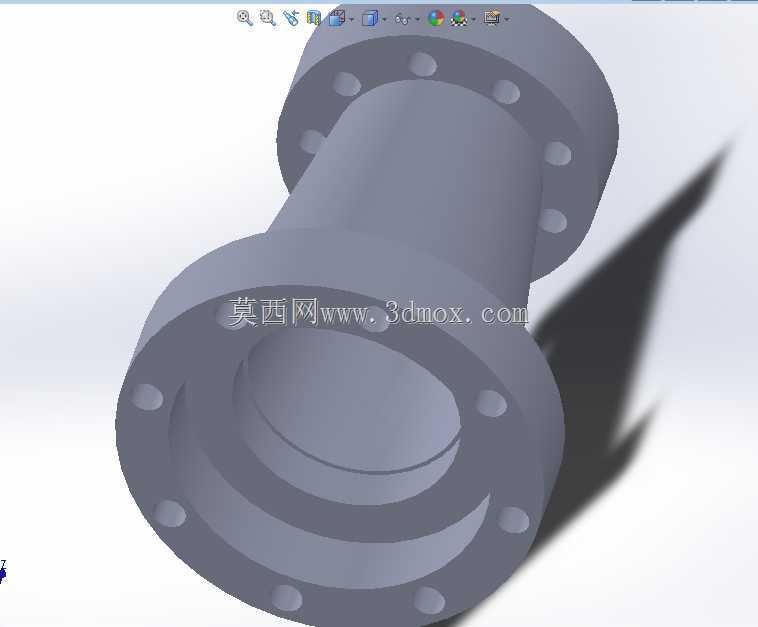

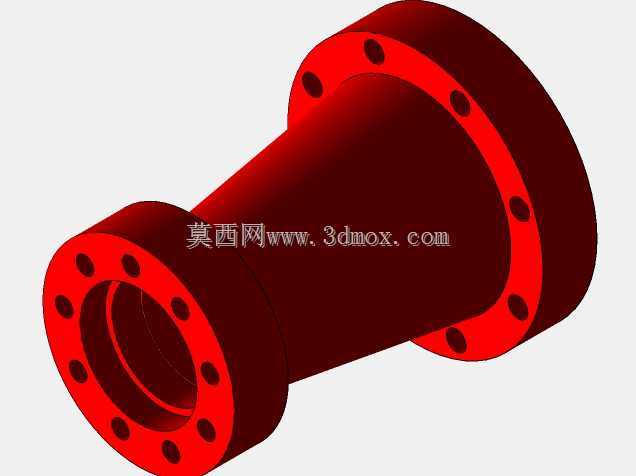

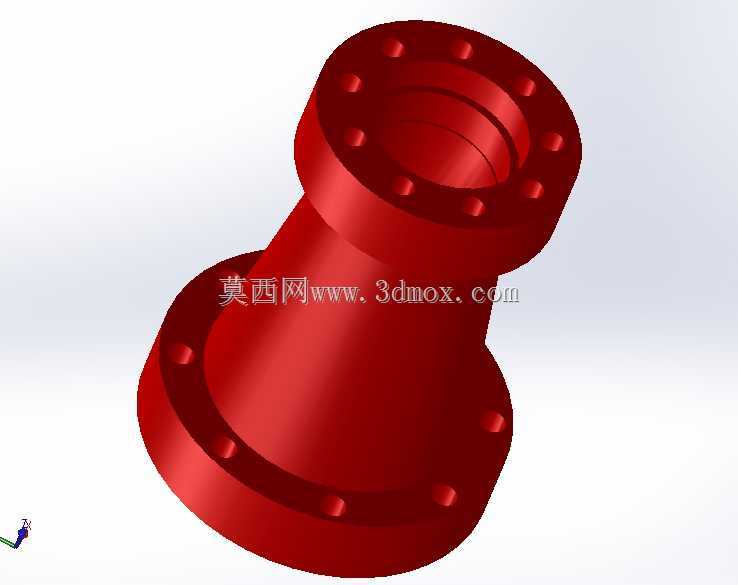

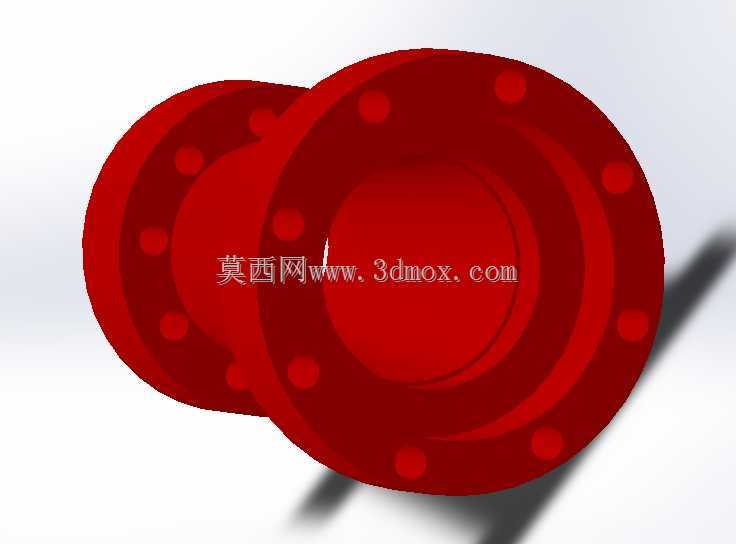

法兰连接式管道通断控制阀体结构

　　在工业流体输送系统的搭建与运维环节，这类法兰连接的阀体是管路通断、流向调节、压力管控的核心执行部件，从市政供水的主干管网、化工园区的腐蚀性介质输送管线，到生产车间的循环冷却系统、暖通空调的冷热媒管路，都能见到这类结构的阀体身影。不同于螺纹连接的小通径阀件，法兰式结构的阀体更适配中大通径、中高压力等级的管路场景，安装时通过两侧法兰盘上的均布螺栓孔，配合密封垫片即可实现与相邻管段的刚性连接，连接强度足以应对管路运行中的水锤冲击、温度形变带来的应力拉扯，日常检修时只需拆卸法兰螺栓即可完成阀件更换，无需大范围切割管段，能大幅缩短管线停机维护的时长。

　　从结构设计逻辑来看，这款阀体采用对称式法兰布局，两端法兰的密封面平整度、螺栓孔的位置度是建模时需要重点管控的形位公差，若螺栓孔同轴度偏差超过0.2mm，现场安装时就会出现螺栓无法穿入、密封面压合不均导致介质渗漏的问题。阀体的流道部分做了圆弧过渡处理，没有突兀的直角转角，能有效降低介质流经阀体时的局部阻力损失，减少输送过程中的能耗，同时避免介质中的固体杂质在流道拐角处沉积堵塞，尤其适合输送带有少量悬浮颗粒的污水、浆料类介质。阀体外部的加强筋结构沿着流道应力集中区域分布，在不额外增加整体壁厚的前提下，提升了阀体承受内部介质压力的能力，避免高压工况下阀体出现鼓胀、开裂的风险，同时也能控制阀体整体重量，降低材料成本与安装时的吊装难度。

　　实际选型匹配时，需要重点核对阀体的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径，这些安装边界尺寸必须和对接管路的法兰参数完全匹配，否则无法完成现场装配。同时要根据管路的设计压力、输送介质的腐蚀特性，匹配对应的阀体材质与密封件材质，比如输送普通常温清水可选用铸铁材质阀体，输送酸碱类腐蚀性介质则需要选用不锈钢或者衬氟材质的阀体。这款阀体的操作端结构预留了标准的驱动件安装接口，既可以搭配手轮实现人工就地操作，也可以加装气动、电动执行机构，接入厂区的自动化控制系统实现远程启闭、流量调节，适配不同自动化等级的管线管控需求。在三维建模过程中，需要重点还原法兰密封面的水线结构、流道的内壁曲面、螺栓孔的位置分布，这些细节直接影响后续工程出图、装配干涉检查的准确性，若建模时忽略了密封面的水线结构，加工出的阀体密封面与垫片的贴合紧密度不足，运行时很容易出现渗漏问题；若流道曲面过渡不顺畅，后续做流体仿真分析时得到的阻力系数结果会和实际运行数据存在较大偏差，无法为管路系统的泵组选型提供准确参考。
