双法兰连接式管道阀室承压壳体结构

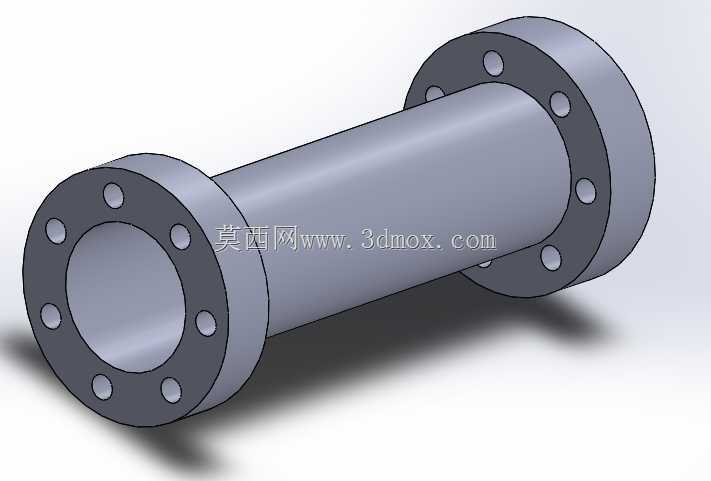

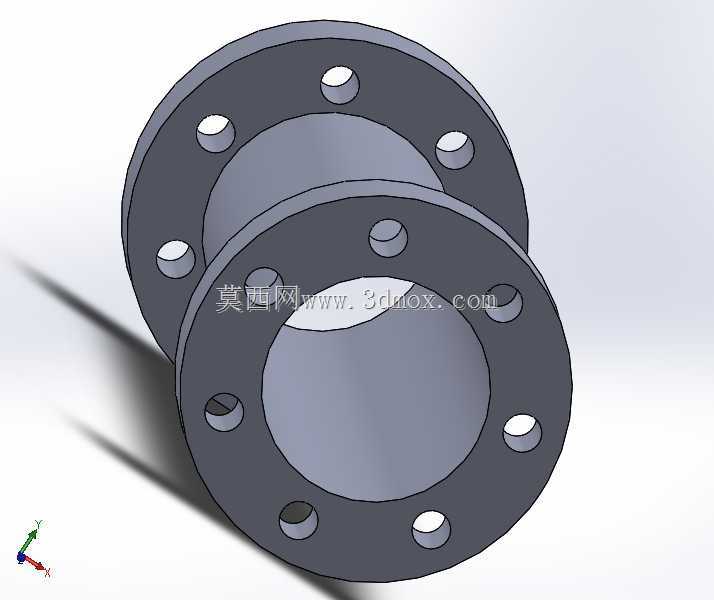

　　在工业流体输送管网的节点布设中，这类双法兰结构的阀室壳体是承上启下的核心承压部件，常应用在化工介质输送管线、市政给排水主干管、暖通空调循环水系统、油气集输支线的阀组安装段，作为阀芯、密封组件、驱动机构的安装承载基体，直接决定整段管路的压力耐受边界与密封可靠性。从结构设计逻辑来看，两端的法兰盘采用等厚圆盘式结构，每个法兰端面上均匀布设8个螺栓通孔，孔位的分度圆直径、通孔内径均匹配对应公称压力等级的管路法兰标准，安装时可直接与同规格的管道法兰、阀门端法兰通过螺栓副锁紧，配合法兰密封面间的垫片实现静密封，无需额外加工过渡转接件，能大幅缩短现场阀组的装配周期。中间的筒状主体段采用等壁厚回转结构，内壁做光滑过渡处理，没有突兀的台阶或棱角，

　　一方面可以降低流体流经时的局部阻力损失，减少介质在壳体内的滞留死区，避免含杂质介质在壳体内沉积造成堵塞；另一方面均匀的壁厚分布能让壳体承压时的应力分布更均匀，避免局部应力集中导致的壳体变形或开裂，在额定工作压力下长期运行也不会出现疲劳损伤。设计过程中需要重点考量安装边界的适配性，法兰端面的平面度公差需要控制在标准允许范围内，保证锁紧后密封面能完全贴合，不会出现局部间隙导致的泄漏；两端法兰的螺栓孔采用跨中布设方式，和相邻管道法兰对接时不会出现孔位错位的问题，即使现场管路存在小角度的安装偏差，也能通过螺栓的微调实现顺利装配。筒身的轴向长度需要匹配内部阀芯组件的安装行程，预留足够的空间容纳阀芯启闭的运动轨迹，

　　同时要保证壳体两端和管道对接后，整体阀组的轴向尺寸不会超出管廊或阀井的预留安装空间，避免现场安装时出现空间干涉。这类阀室壳体的材质通常根据输送介质的特性选择，普通水系统可采用铸铁或碳钢材质，腐蚀性介质场景则选用不锈钢或衬塑材质，建模过程中对法兰螺栓孔的位置度、筒身与法兰的同轴度都做了严格的参数化约束，能直接导出工程图用于生产加工，也可以导入有限元分析软件做承压仿真验证，校核不同压力工况下的结构形变与应力分布，提前优化壁厚与过渡圆角参数，避免生产出的零件在试压阶段出现渗漏或结构失效。在实际管路运维中，这种法兰连接的阀室壳体也具备检修便捷的优势，当内部密封件或阀芯出现磨损需要更换时，只需松开两端法兰的连接螺栓，

　　即可将整个阀室段从管路上拆下，无需切割相邻管段，能大幅降低运维的时间成本与材料损耗。建模时对法兰与筒身的连接位置做了圆角过渡处理，既可以减少焊接应力（针对焊接成型的壳体），也能提升铸造或锻造毛坯的成型良品率，避免尖角位置出现铸造缺陷或应力裂纹。
