氟利昂冷却系统净化阀结构设计

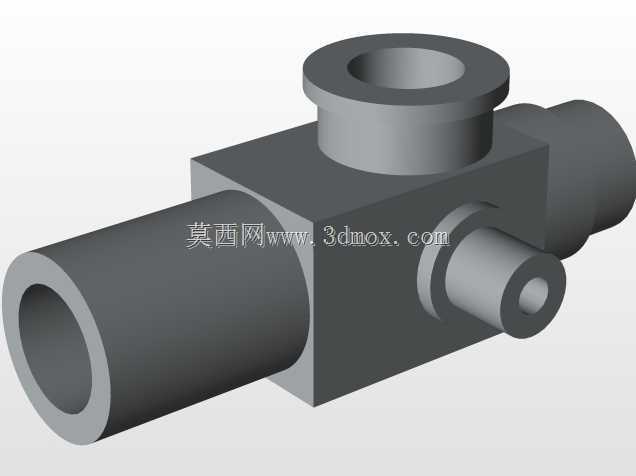

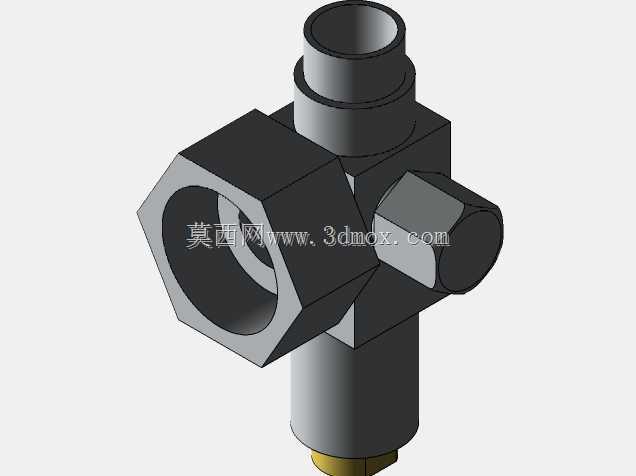

　　在蒸气压缩式制冷回路的现场调试与长期运维场景里，净化阀是处理系统内不凝性气体积聚问题的核心执行部件，氟利昂工质在循环过程中，若安装阶段抽真空不彻底、检修时管路暴露引入空气，或是工质高温分解产生惰性气体，这些不凝性气体会滞留在冷凝器上部区域，直接抬升冷凝压力、增大压缩机排气负荷，还会在换热壁面形成气阻降低换热效率，严重时会触发高压保护导致制冷系统停机，这款净化阀就是针对这类工况设计的专用排气调节部件。从结构布局来看，阀体采用一体式锻压成型的六方主体结构，六方面的设计完全匹配常规呆扳手、套筒的夹持尺寸，现场安装时不需要定制专用工装，用常规检修工具就能完成管路对接的拧紧操作，不会出现薄壁阀体夹持变形导致的密封面错位问题。

　　主体上部的大尺寸内孔是与制冷系统高压侧管路对接的主接口，加工时严格控制内孔的圆柱度与端面粗糙度，配合紫铜密封垫或者PTFE密封带就能实现金属硬密封加软密封的双重密封效果，避免氟利昂工质的泄漏。侧部伸出的两个异径接口分别对应不同的功能回路，其中一个带外六方螺帽结构的接口是检修接入口，日常运行时由密封螺帽封堵，需要检测系统内不凝性气体占比、或者外接抽真空设备时，可以直接拆下螺帽连接检测管路，不需要切割或者拆解主回路管路，大幅降低现场检修的工作量。轴向伸出的带调节杆结构是排气执行端，调节杆与阀体之间采用黄铜材质的密封衬套，黄铜的自润滑特性可以保证调节杆在多次旋转调节时不会出现卡滞，同时衬套与阀体、调节杆的配合间隙控制在微米级，

　　配合耐氟橡胶密封圈，既能实现阀口开度的线性调节，又能保证高压工况下的外密封性能，不会出现调节过程中工质泄漏的问题。设计阶段充分考虑了制冷系统的安装边界，阀体的整体轴向长度控制在紧凑区间，侧部接口的伸出距离避开了管路安装时的相邻部件干涉范围，不管是配套在商用冷水机组的冷凝单元旁，还是小型制冷设备的压缩回路旁，都不需要额外调整原有管路的走向，直接替换同通径的普通排气阀就能完成升级。在功能实现逻辑上，这款净化阀不需要外接动力源，完全依靠系统内部的压力差实现排气作业，当系统内积聚的不凝性气体聚集到阀腔上部时，缓慢旋动调节杆打开阀口，密度远低于氟利昂液态、气态工质的不凝性气体会优先从排气端排出，当排气口开始带出雾状氟利昂工质时，

　　说明不凝性气体已经排净，随即关闭阀口即可完成一次净化作业，整个操作过程不需要停机，不影响制冷系统的正常运行。结构细节上，调节杆端部的方头结构可以适配常规的一字螺丝刀或者小型方孔扳手，避免现场操作时出现打滑的问题；阀体内部的流道采用圆弧过渡设计，没有直角死区，不会积存冷冻油或者杂质导致阀口堵塞，即使长期运行在带少量冷冻油的氟利昂回路里，也能保持流道的通畅。不同于通用的工业排气阀，这款净化阀的所有密封材质都经过耐氟利昂、耐冷冻油的相容性测试，不会出现长期浸泡后溶胀、硬化导致的密封失效问题，阀体材质选用的高强度铝合金在保证结构强度的前提下，大幅降低了部件自重，不会对薄壁制冷管路产生额外的承重载荷，适配从小型商用制冷设备到中型工业冷却机组的多种安装场景。在实际选型匹配时，只需要确认主接口的连接螺纹规格与系统高压侧管路一致，就可以直接安装使用，阀的开启行程经过精准标定，旋转调节杆一圈对应的阀口开度变化平缓，不会出现突然大开导致的工质大量泄漏问题，即使是经验不足的运维人员，也能平稳完成排气净化操作。
