带挂钩拉伸弹簧节流锻造结构设计

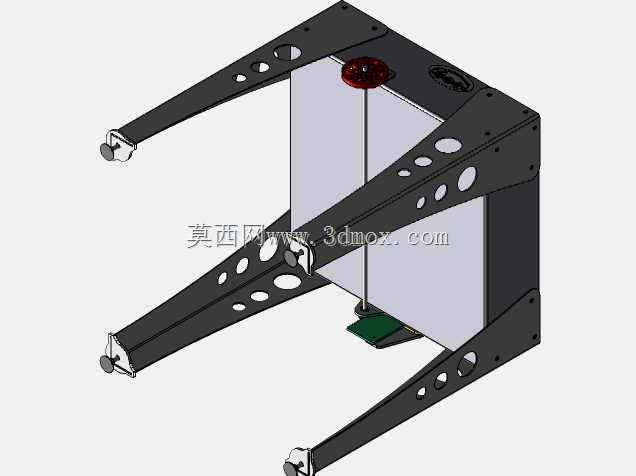

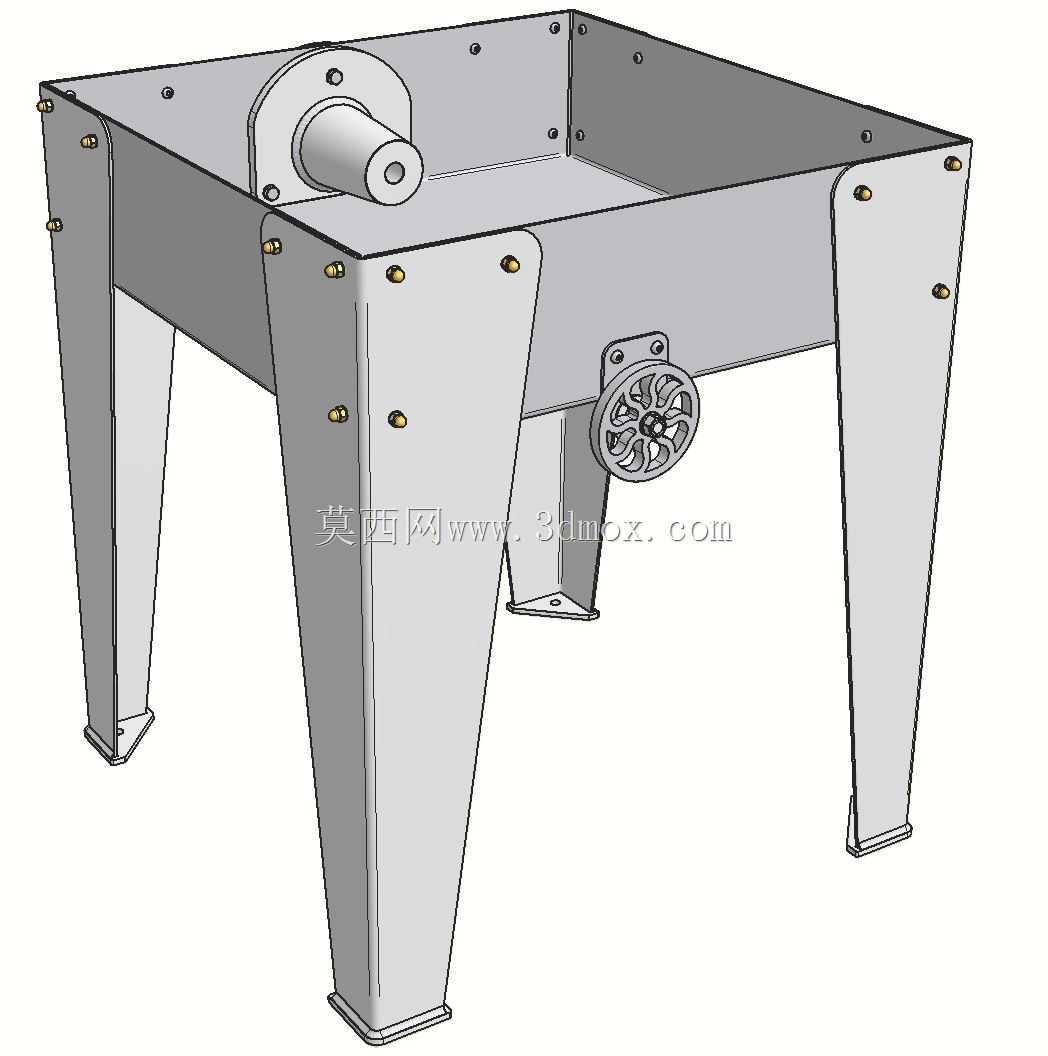

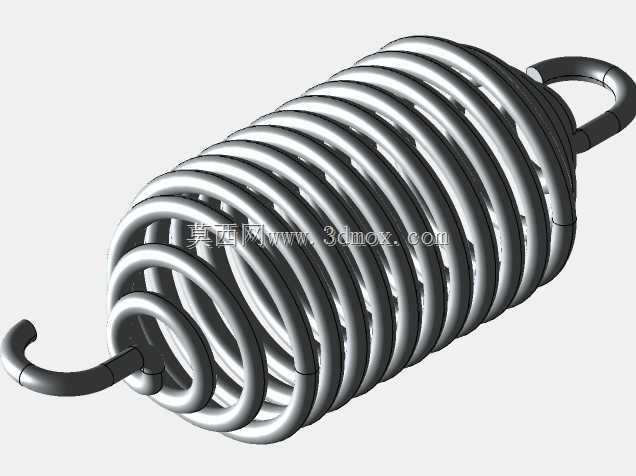

　　在流体节流控制、小型气动执行机构、鼓风进气调节这类工况里，带挂钩的拉伸弹簧是很常见的施力复位元件，这次做的节流锻造相关弹簧结构，核心是匹配进气通路里的节流件复位需求，适配boucy castle类鼓风机的进气调节场景，这类场景里弹簧需要长期承受反复拉伸载荷，同时要耐受进气气流带来的轻微振动，不能出现永久变形或者挂钩脱开的问题。从实际使用场景倒推设计逻辑的时候，首先要考虑的是安装边界，这类弹簧通常两端挂钩直接挂接在节流阀片的摆臂和机架固定销上，不需要额外的紧固件，所以挂钩的弯折半径、开口尺寸必须匹配常用的6-8mm直径固定销，挂装后要有足够的防脱余量，不会因为工作中的振动从销柱上滑脱。弹簧本体的有效圈数设计上，要兼顾刚度和拉伸行程，

　　针对鼓风机进气节流的工况，不需要太大的拉伸量，通常有效工作行程在25-40mm区间就能满足节流阀片从全闭到全开的摆幅需求，所以有效圈数设置在12-15圈区间，配合适中的弹簧丝径，既能保证复位拉力足够克服阀片转动阻力和气流冲击力，又不会因为刚度过大导致执行机构驱动力不足。弹簧的两端采用了闭合并紧的端圈结构，和挂钩一体弯折成型，这种结构比焊接挂钩的强度更高，在反复拉伸的工况下不会出现挂钩断裂脱落的问题，锻造工艺处理的环节重点控制了弹簧丝弯折处的应力集中，尤其是挂钩和端圈连接的过渡位置，做了圆弧过渡处理，避免冷弯折留下的微裂纹在长期交变载荷下扩展。外形尺寸上，弹簧中径控制在35mm左右，自由长度根据安装间距设置在80mm上下，

　　安装后的预拉长度大概在90mm，提供初始预紧力保证节流阀在无驱动作用力时保持在常闭位置，避免鼓风机停机时外部杂物倒灌进风道。设计的时候还要考虑实际工作中的侧向力影响，因为节流阀片摆动的时候，弹簧的拉伸方向不是完全和弹簧轴线重合，会有轻微的偏角，所以弹簧的圈间间隙留了0.5-1mm的余量，不会因为轻微偏载出现圈间摩擦卡滞，影响复位动作的顺畅性。表面处理上采用了发黑防锈处理，适配鼓风机进气环境里可能存在的潮湿、少量粉尘的工况，不会轻易出现锈蚀导致刚度变化或者卡滞。从建模的角度来说，这个结构的建模重点在螺旋扫掠路径的控制，还有两端挂钩的空间曲线过渡，要保证扫掠出来的弹簧丝在挂钩过渡位置没有截面畸变，和实际冷卷弹簧的成型形态一致，

　　端圈并紧的部分要保证相邻簧丝完全贴合，没有多余间隙，和实际生产出来的零件状态匹配。这类弹簧除了鼓风机进气节流的场景，还可以用在小型设备的门盖复位、拉线机构回位、轻型载荷的恒力施力场景，只要安装尺寸和刚度参数匹配，都可以直接复用这个结构，只需要调整弹簧丝径、中径、有效圈数就能适配不同的拉力和行程需求，不需要重新做整体结构的改动。在做结构校验的时候，重点要核算弹簧的切应力，保证在最大拉伸长度下的切应力低于弹簧材料的许用切应力，对于常用的65Mn弹簧钢材料来说，这个尺寸规格的弹簧完全能满足10万次以上的反复拉伸疲劳寿命要求，适配一般工业设备的使用周期。另外挂钩的受力方向要尽量和弹簧轴线保持一致，最大偏角不要超过15度，否则会在挂钩根部产生额外的弯曲应力，缩短弹簧的使用寿命，安装的时候也要注意固定销的边缘要做倒角处理，避免尖锐棱边切割挂钩的弯折位置，造成应力集中断裂。
