带挂钩锥形拉伸弹簧结构设计

　　这类带端部挂钩的锥形弹簧，在小空间缓冲、变刚度弹力输出的场景里应用极广，和普通圆柱拉伸弹簧不同，它的锥度结构让弹簧在受压或受拉过程中，圈与圈之间可以逐圈贴合，实现刚度随形变量逐步提升的非线性弹力特性，不会像圆柱弹簧那样在达到极限压缩量后刚度骤增，能在有限的安装行程里提供更平缓的弹力过渡，很多小型家电的开合结构、精密仪器的减震模块、小型机具的复位机构里都能见到它的身影。从实际使用场景来看，这类弹簧常被用在需要兼顾初始轻柔弹力和末段强支撑的位置，比如小型柜门的缓冲复位结构，柜门刚开启时弹簧拉力小，操作手感轻盈，当柜门接近完全闭合位置时，弹簧圈逐步贴合，拉力快速上升，能把柜门稳稳拉紧不会出现松脱晃动；还有一些手持电动工具的扳机复位结构，

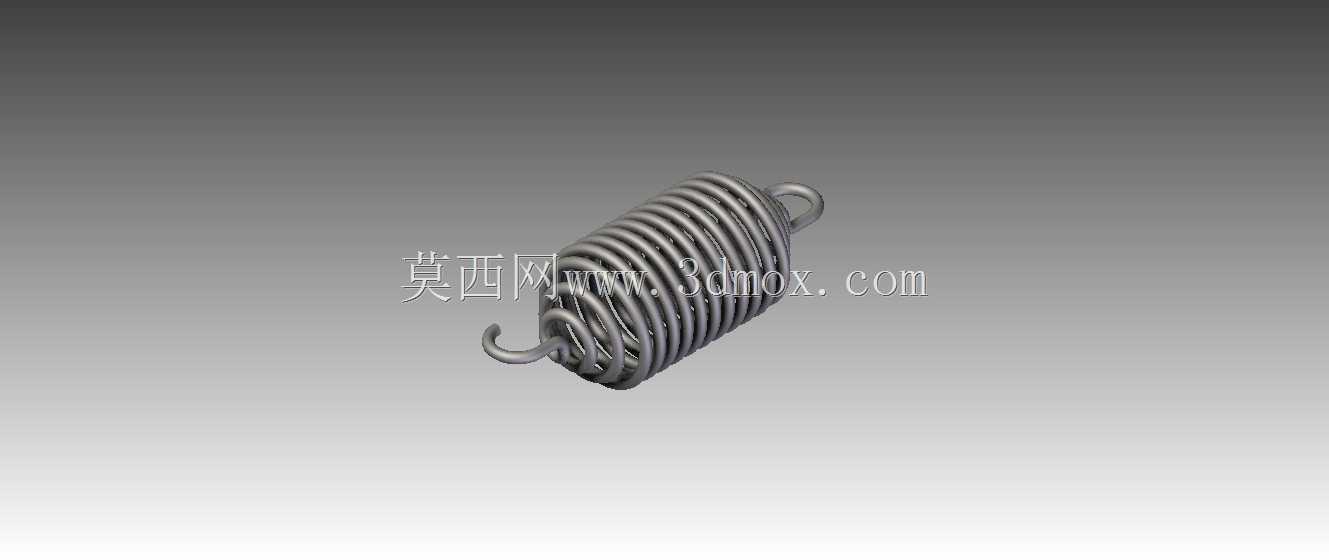

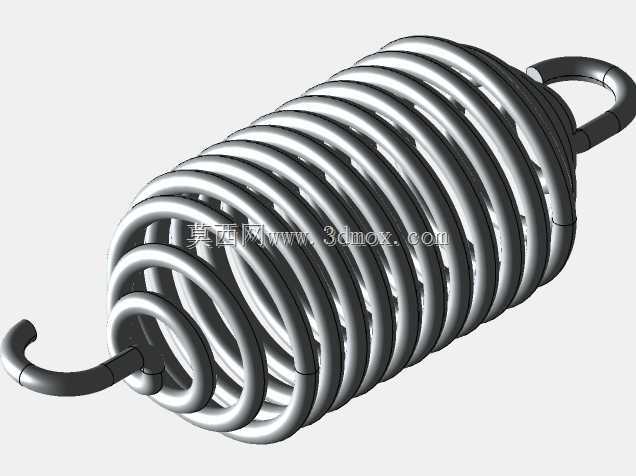

　　轻扣扳机时阻力小，扣到底时阻力明显提升，给操作者清晰的行程反馈，避免误触过位。设计这类锥形弹簧的时候，首先要确定两端挂钩的形式，图中采用的是半圆闭口挂钩，这种挂钩的应力集中比开口挂钩小很多，适合反复拉伸的工况，挂钩的弯曲半径要和端部弹簧圈的内径匹配，不能出现挂钩根部和弹簧圈干涉的情况，否则反复拉伸时根部很容易出现疲劳断裂。弹簧的锥度取值要结合安装空间的限制来定，大端圈径和小端圈径的差值不能盲目做大，要保证弹簧在完全压缩时，所有弹簧圈能依次嵌套进大端的圈体内，不会出现圈与圈之间卡滞的问题，这就要求每一圈的节距要均匀递减，同时弹簧丝的直径要根据所需的最大弹力来选取，弹簧丝的抗拉强度要匹配工况的循环次数要求，如果是高频往复的使用场景，

　　还要对弹簧丝做表面喷丸处理，提升表面压应力，降低疲劳失效的概率。安装边界方面，这类锥形弹簧因为本身的锥度结构，安装时不需要额外的导向轴也能保持较好的对中性，不像圆柱拉伸弹簧如果没有导向很容易出现侧向弯曲，但如果是行程较长的使用场景，还是要预留小端的导向空间，避免弹簧拉伸过程中出现偏斜；两端挂钩的安装孔位要保证同轴度，偏差不能超过弹簧大端半径的十分之一，否则拉伸过程中弹簧会受到侧向弯矩，不仅会导致弹力输出不准，还会加速挂钩根部的磨损。弹簧的有效圈数要结合所需的行程来计算，因为锥形弹簧的并圈行程比同长度的圆柱弹簧长很多，计算有效圈数的时候不能直接套用圆柱弹簧的公式，要逐圈计算每一圈的刚度再做积分叠加，才能得到准确的弹力-行程曲线，

　　很多新手设计这类弹簧时直接套用圆柱弹簧的计算公式，最后做出来的弹簧要么行程不够，要么弹力偏差超过30%，根本没法用。另外还要注意弹簧的并圈间隙，自由状态下相邻弹簧圈之间要预留微小的间隙，不能完全贴死，否则弹簧在初始拉伸阶段会出现一段空行程，只有当间隙消除后才会输出弹力，影响操作手感，这个间隙一般取弹簧丝直径的百分之二到百分之五就足够，既能避免空行程，也不会因为加工误差导致圈与圈之间互相卡滞。端部挂钩的开口方向要和安装受力方向保持一致，不能出现扭转受力的情况，很多现场安装的故障都是因为挂钩方向偏了，导致挂钩根部同时承受拉力和扭矩，用不了几次就从根部断裂，设计的时候最好在挂钩对应的安装件上做定位槽，限制挂钩的转动自由度，保证受力始终沿着弹簧的轴向。
