RC遥控设备用大扭矩数字伺服舵机结构

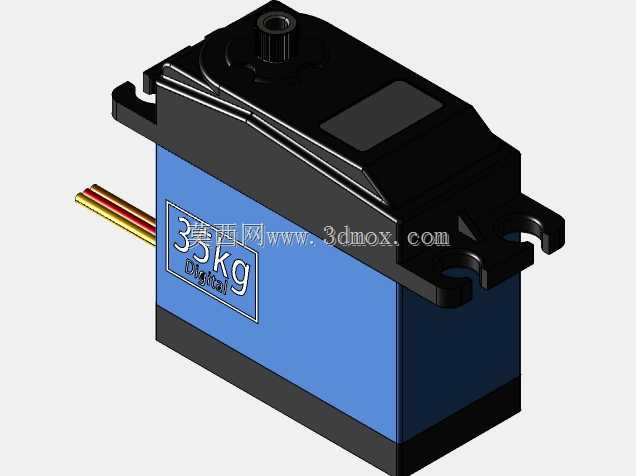

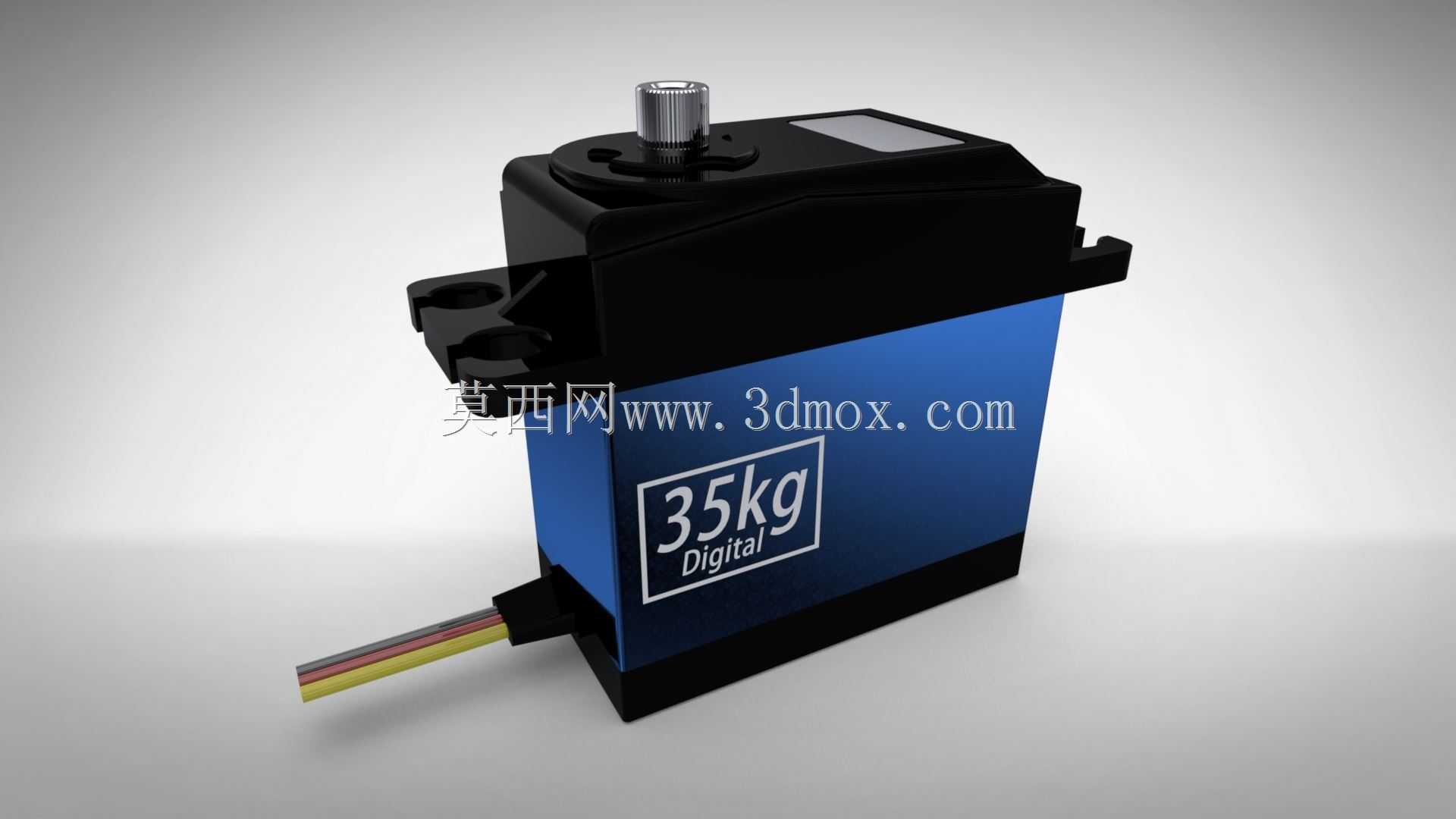

　　在RC遥控模型的各类应用场景里，舵机作为核心的角度执行部件，直接决定了模型动作的精准度与负载能力，这款35kg级数字舵机的三维结构，完全围绕RC场景的实际使用需求完成设计。从外形尺寸来看，该舵机的三维外轮廓为40x20x44.5mm，这个尺寸边界是经过多轮RC设备安装适配验证的，能够兼容绝大多数1/8、1/10比例遥控车的转向安装位、固定翼航模的舵面安装槽、遥控机器人的关节安装座，不会出现尺寸超差导致的安装干涉问题。

　　从实际用途出发，这款舵机主要承担RC设备的角度控制任务，在遥控越野车上负责前轮转向角度的精准输出，在固定翼航模上负责副翼、升降舵、方向舵的偏转驱动，在遥控攀爬车上还可以兼任绞盘、差速锁的动作执行，甚至在小型桌面机械臂、云台结构里也能作为关节驱动元件使用，适配场景覆盖了绝大多数需要小体积大扭矩角度输出的RC类应用。

　　功能特性上，这款数字舵机相比传统模拟舵机，在控制精度、保持扭矩、响应速度上都做了针对性优化，35kg的堵转扭矩能够应对大尺寸越野轮胎在复杂地形的转向阻力，也能支撑固定翼航模在大机动动作下的舵面风压负载；数字控制电路的加入，让舵机的死区范围更小，不会出现模拟舵机常见的中位漂移、小角度指令响应滞后的问题，同时舵机的输出轴采用金属齿结构设计，相比塑料齿舵机，抗冲击能力大幅提升，在RC模型落地冲击、意外碰撞的场景下，不容易出现扫齿报废的问题。

　　设计思路层面，整个舵机的结构布局充分考虑了RC场景的使用痛点，外壳采用上下分体式结构，上部为黑色高强度工程塑料上盖，集成输出轴轴承座、安装固定耳，下部为蓝色散热壳体，既能够通过壳体表面将内部电机、减速齿轮组工作产生的热量快速散出，也能通过双色外壳的设计快速区分产品规格；侧边引出的三线控制接口，采用标准的RC舵机接口定义，能够直接兼容市面上绝大多数遥控器接收机、舵机控制器的接口定义，不需要额外改线就能直接替换同尺寸规格的其他舵机；两端的安装固定耳采用带沉台的安装孔设计，安装时螺丝能够完全沉入沉台内，不会出现螺丝头突出剐蹭周边结构的问题，同时固定耳的位置、孔距完全符合RC舵机的通用安装标准，用户替换安装时不需要重新打孔调整安装位。

　　从安装边界的设计细节来看，舵机输出轴采用标准的25T花键结构，能够兼容市面上绝大多数标准舵机摇臂，不需要额外定制摇臂配件；输出轴的伸出高度经过严格控制，安装标准摇臂后不会出现摇臂剐蹭舵机上盖的问题；舵机的出线位置设置在壳体侧下方，安装时线缆可以顺着安装支架的走线槽布置，不会出现线缆被夹在舵机与安装座之间、长期磨损导致短路的问题；壳体的所有边角都做了圆角过渡处理，既能够提升外壳的抗冲击能力，在模型摔碰时不会因为尖锐边角出现应力集中开裂，也能避免安装时尖锐边角划伤操作人员的手部。

　　内部结构的布局上，这款舵机将直流驱动电机布置在壳体内腔的一侧，通过多级金属减速齿轮组将动力传递到顶部的输出轴，减速齿轮组的每一级传动比都经过扭矩与转速的平衡计算，在保证35kg大扭矩输出的同时，不会出现舵机动作速度过慢、响应滞后的问题；控制电路板布置在电机与减速组之间的空腔内，充分利用壳体内的闲置空间，没有额外增加舵机的整体体积；电位器（角度传感器）直接与输出轴末端同轴连接，能够实时反馈输出轴的实际角度，配合数字控制电路形成闭环控制，保证角度输出的精准度，不会出现负载变化导致的角度偏移问题。

　　在实际选型适配时，结构设计人员只需要确认安装空间能够容纳40x20x44.5mm的外轮廓，安装孔位符合标准RC舵机的孔距要求，控制信号为标准50Hz PWM舵机信号，供电电压符合舵机的额定供电范围，就可以直接选用这款舵机作为执行元件，不需要额外做复杂的结构适配，能够大幅缩短RC设备、小型执行机构的开发周期。建模过程中，所有的配合尺寸都严格按照实物的公差要求进行绘制，齿轮的啮合间隙、轴承的配合公差、壳体的止口配合都做了还原，能够直接用于安装模拟、干涉检查，也可以作为二次开发的基础模型，根据实际使用需求对安装耳、出线位置等局部结构做调整优化。
