十字输出盘式伺服舵机结构三维设计

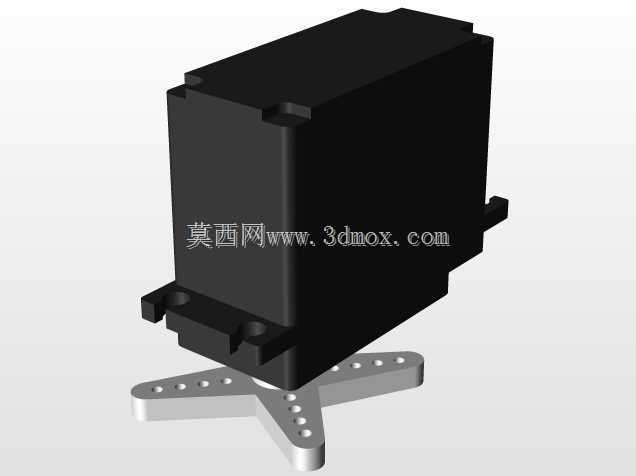

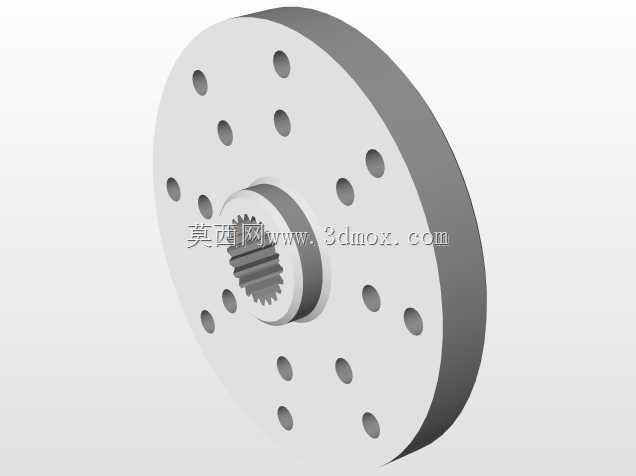

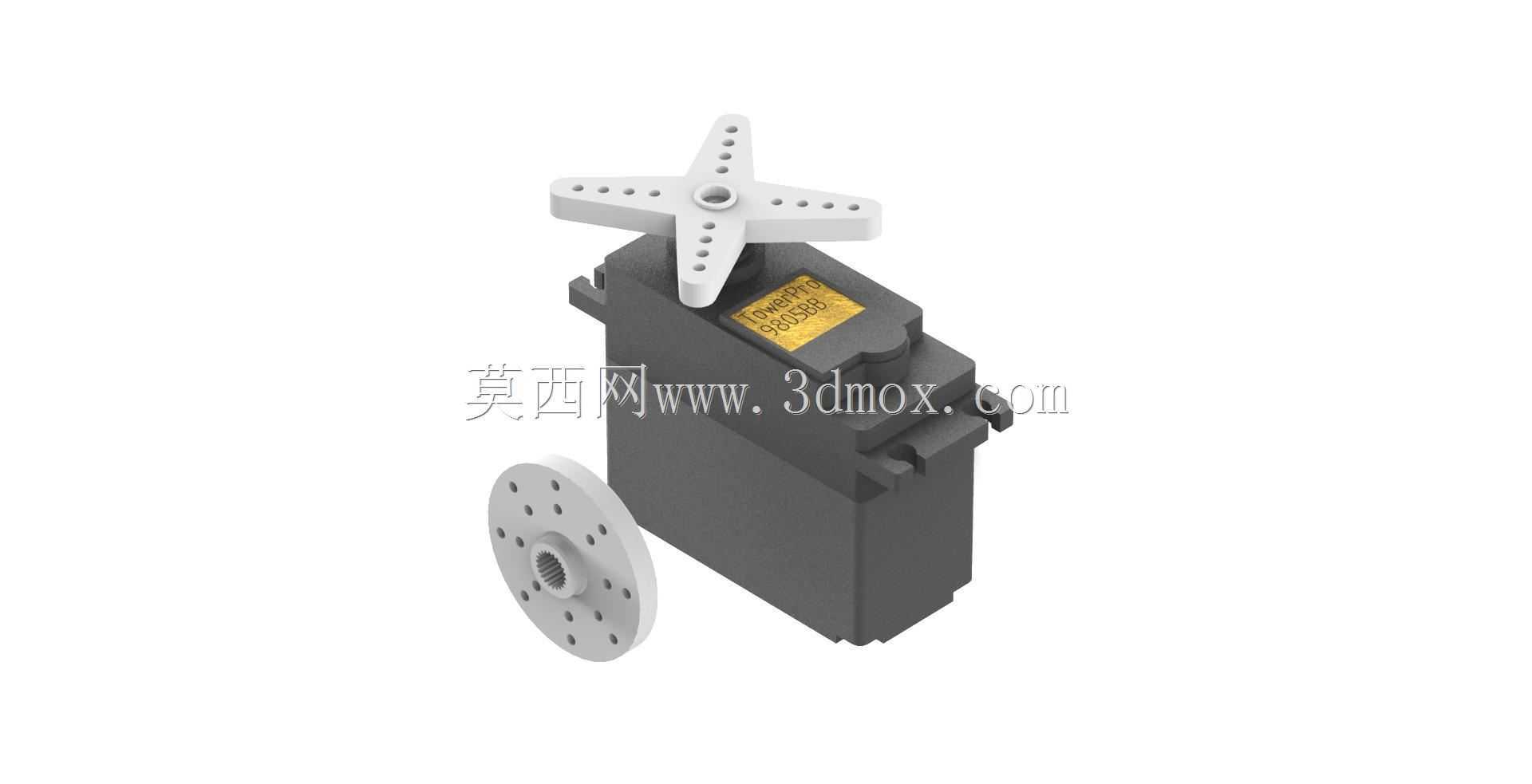

　　这款舵机的结构设计围绕小扭矩高精度角度控制场景展开，核心适配航模舵面控制、小型机器人关节驱动、教学实验平台动作执行这类对安装空间、输出精度有明确要求的使用场景。从结构布局来看，主体采用方壳式集成设计，外壳预留的安装凸耳带有标准安装孔位，可直接通过螺丝固定在机架安装面上，安装边界规整，不需要额外设计复杂的转接支架就能完成装配，能有效压缩设备整体的安装占用空间。输出端采用双配件配置，除了常规的十字形星形摇臂，还配套了圆盘式舵盘，两种输出件都带有均匀分布的安装孔，可根据不同的连杆连接需求选择对应的安装点位，适配不同力臂长度的传动连接，不管是拉动舵面偏转，还是带动机械臂关节转动，都能找到合适的连接位置。

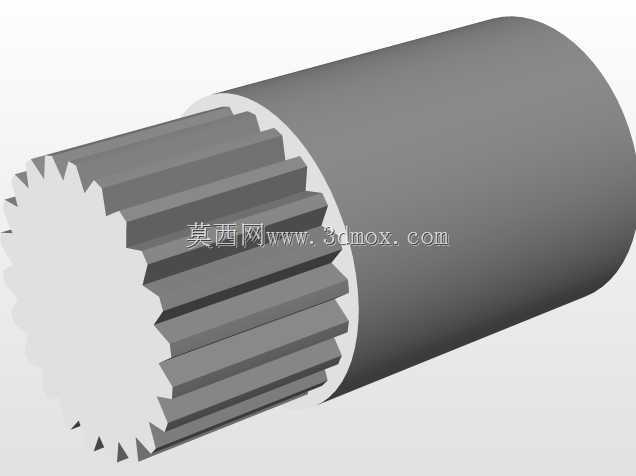

　　设计过程中充分考虑了实际使用的受力特性，输出轴采用金属嵌件结构，避免反复正反转切换时出现轴孔磨损旷量，保证长期使用下的角度控制精度。外壳的接缝处做了定位止口设计，装配时不需要额外调整对位，上下壳扣合后即可保证内部齿轮组、电位器、驱动电路板的同轴度，减少装配误差带来的传动卡顿问题。顶部预留的标签位可直接粘贴参数标识，方便现场调试时快速识别舵机型号与参数区间。从安装尺寸来看，主体外壳的长宽尺寸适配标准舵机安装孔距，可直接替换同规格的传统舵机，不需要修改原有设备的安装结构，降低设备改造成本。输出摇臂的安装孔位沿中心呈放射状均匀分布，每个孔位到输出轴中心的距离经过标准化设计，方便工程师在做运动仿真时直接计算传动比与输出扭矩，

　　不需要反复测量孔位坐标。圆盘舵盘的圆周面做了轻量化开孔设计，在保证结构强度的前提下降低了转动惯量，提升舵机动态响应速度，减少启停过程中的过冲问题。内部传动齿轮组的排布经过优化，各级齿轮的啮合间隙控制在合理区间，既不会因为间隙过大出现回差，也不会因为间隙过小导致传动阻力增大、发热严重。驱动电路板的安装位置紧贴外壳内壁，外壳内壁预留的限位筋可直接固定电路板，不需要额外打胶固定，提升装配效率的同时也方便后期维护拆解。出线位置做了防拉扯结构设计，避免装配或者使用过程中线缆被拉脱导致的故障。在实际选型应用中，这类舵机常被用于小型自动化设备的点位动作控制，比如自动售货机的货道挡板驱动、小型分拣装置的拨杆动作、智能门锁的锁舌驱动，

　　这些场景不需要持续旋转输出，只需要在固定角度区间内完成精准的位置切换，这款舵机的结构特性刚好匹配这类需求。设计时还考虑了不同安装姿态的适配性，不管是水平安装、垂直安装还是侧装，内部的润滑脂存储结构都能保证齿轮组得到充分润滑，不会因为安装姿态变化导致润滑脂流失，延长设备使用寿命。输出摇臂与输出轴的连接采用齿形配合结构，装配时可以根据初始零位需求调整摇臂的安装角度，方便现场调试时校准零位，不需要修改结构就能适配不同的初始位置要求。外壳的边角做了小圆弧过渡处理，避免装配过程中划伤操作人员，同时也减少应力集中，提升外壳的抗冲击能力，在设备出现小幅度碰撞时不会轻易出现壳裂问题。
