星型五缸径向活塞动力机构结构展示

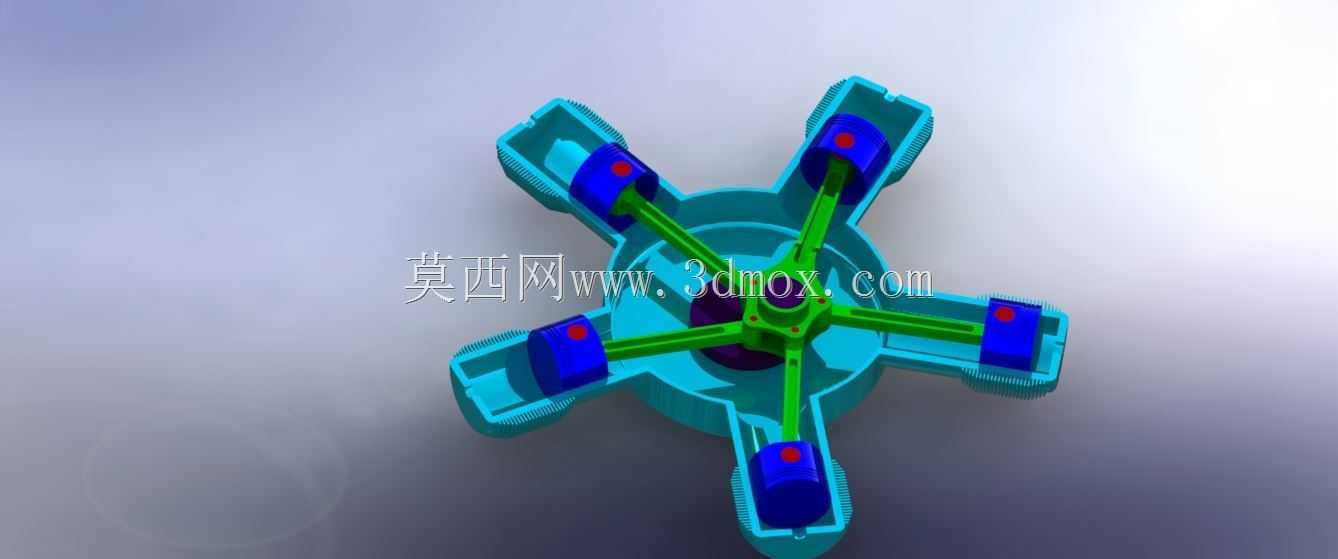

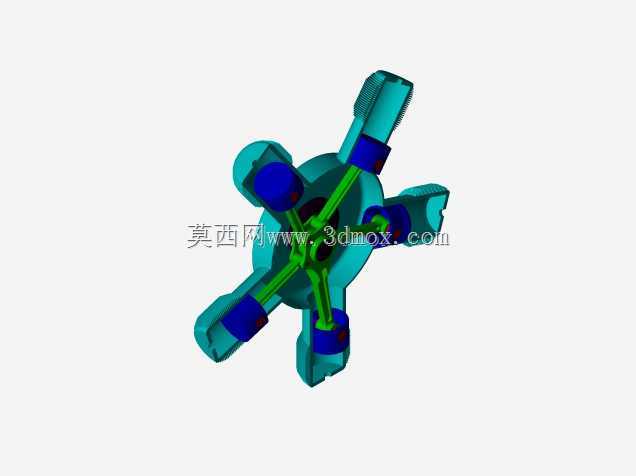

　　在小型航空动力、农用植保无人机辅助动力、早期轻型摩托动力以及部分教学演示动力单元的应用场景中，径向布置的活塞发动机凭借紧凑的轴向尺寸、优秀的风冷散热条件，始终占据着特定的应用生态位。这套五缸径向活塞动力结构，采用中心曲柄配五组周向均布连杆活塞的布局，所有气缸围绕中心输出轴呈72度夹角均匀排布，相比直列多缸结构，轴向长度可缩短40%以上，非常适合对安装轴向空间有严格限制的动力配套场景。从功能实现逻辑来看，该结构依靠中心曲柄的旋转运动，通过五组连杆分别带动对应气缸内的活塞做往复直线运动，配合配气机构完成进气、压缩、做功、排气的四冲程循环，由于各缸做功行程间隔均匀，动力输出的平顺性优于同缸数的直列机型，

　　且周向布置的气缸散热鳍片可直接利用迎面气流完成冷却，无需额外布置复杂的水冷管路与散热系统，整体结构的冗余度更低，维护难度更小。在设计思路上，这套结构优先考虑了动力单元的功率密度比，中心曲柄采用整体式锻造结构的设计逻辑，连杆大头采用剖分式结构与曲柄销配合，保证装配可行性的同时兼顾旋转部件的动平衡性能，五个活塞均采用等质量设计，将旋转运动的一阶往复惯性力通过周向对称布局实现自平衡，仅需在曲柄前端设置小型平衡块即可抵消剩余的二阶惯性力，大幅降低整机运行时的振动水平。从安装边界来看，该动力单元的最大外轮廓为周向气缸围成的圆形截面，安装法兰可直接布置在中心机匣的后端面上，输出轴从机匣中心向前伸出，配套的油路、

　　气路接口均可集中布置在机匣后侧的安装端面上，无需在周向气缸区域额外预留管路安装空间，适配小型飞行器机头、小型设备动力舱等紧凑安装场景。实际使用中，这类径向活塞机构的单缸排量可根据配套需求调整，由于气缸均布在中心机匣外侧，单缸维修时无需拆解整个动力单元，仅需拆下对应气缸的缸盖与活塞连杆组件即可完成检修，野外作业场景下的可维护性远优于同功率等级的直列水冷机型。结构细节上，活塞与气缸壁之间采用活塞环密封，连杆小头通过活塞销与活塞连接，中心机匣内部设置有润滑油道，可在曲柄旋转时通过飞溅润滑为各运动副提供润滑，无需额外设置复杂的压力润滑管路，进一步简化了整机结构。对于教学场景而言，这套结构可直观展示曲柄连杆机构的运动原理、

　　多缸动力的输出时序以及径向布局的平衡特性，相比二维图纸更便于学习者理解往复式动力的运动逻辑；在小型动力配套场景中，该结构可直接适配小型螺旋桨、液压泵等负载，通过调整气缸压缩比与配气相位，可适配汽油、煤油等多种燃料，满足不同作业场景的燃料供给条件。需要注意的是，这类径向结构的径向尺寸相对较大，在布置时需要为周向气缸预留足够的散热间隙，避免相邻气缸的散热气流相互干扰导致热负荷过高，同时中心曲柄的动平衡精度需要控制在G2.5等级以内，避免高转速运行时产生过大的振动影响配套设备的运行稳定性。
