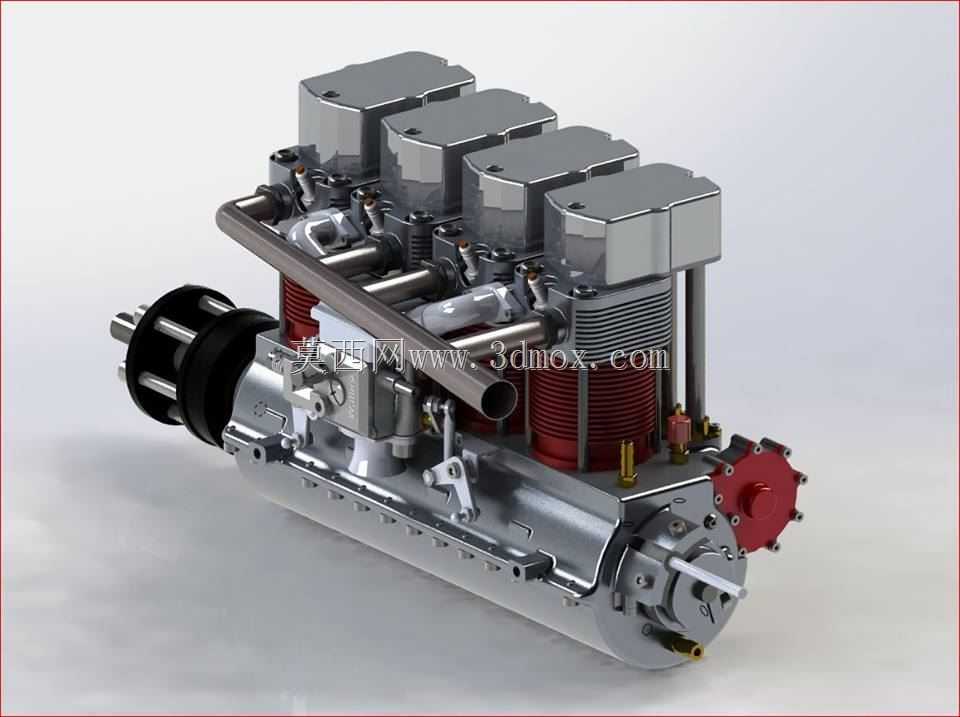

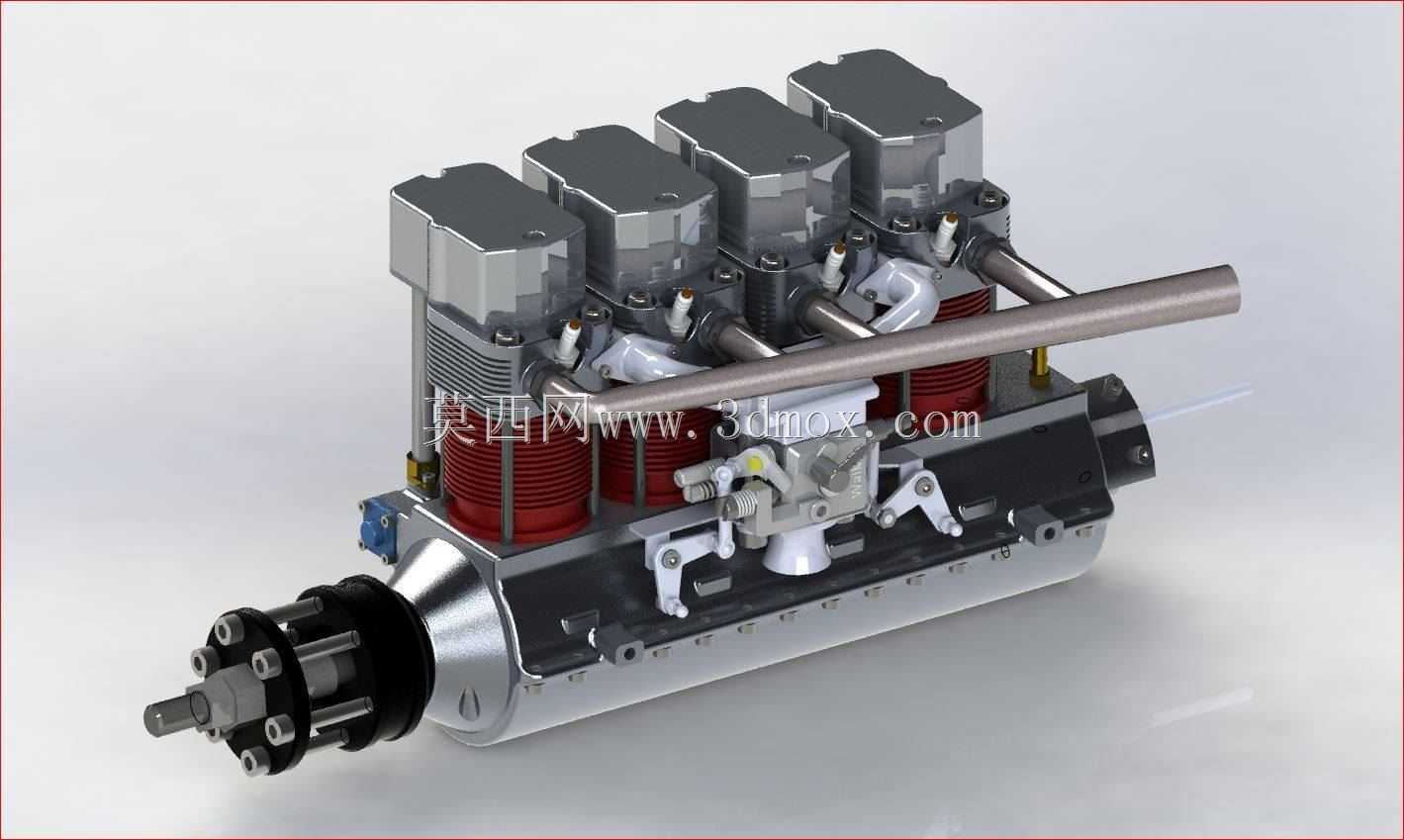

直列四缸四冲程汽油空气发动机结构

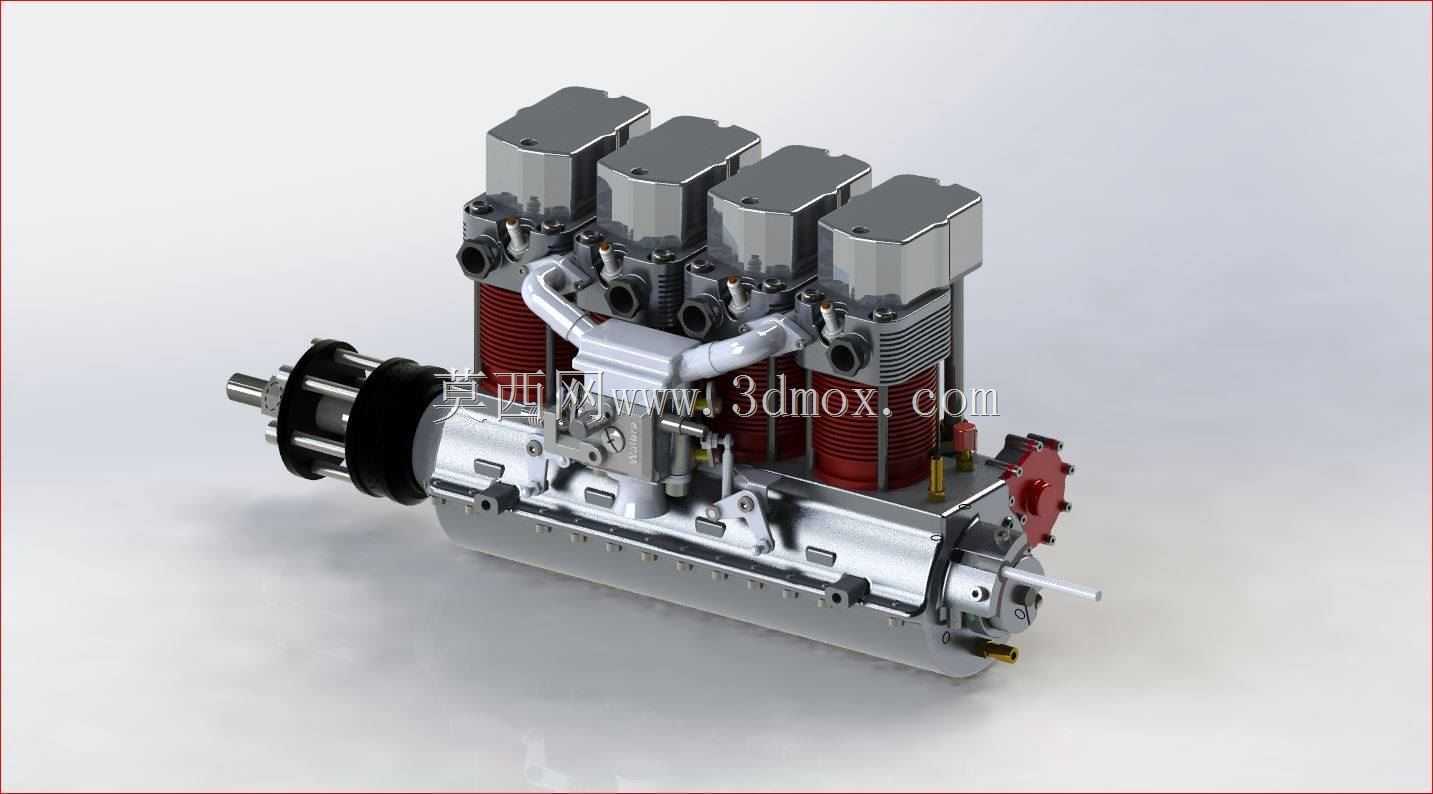

　　这款直列四缸动力装置，排量设定为112cc，采用四冲程工作循环，在小型动力配套场景中有着明确的适配方向，可覆盖小型航模、轻型实验载具、小型便携动力机组这类对动力单元体积、重量、运行平顺性有均衡要求的应用场景。不同于传统大排量车用内燃机的布局逻辑，这款机型在结构设计阶段就优先考虑了紧凑性与模块化装配需求，四个气缸沿曲轴轴向呈直线排布，缸体与曲轴箱采用一体化铣削成型的结构思路，减少了分体式连接带来的密封冗余与装配累积误差，同时也能在有限的外形尺寸下保证缸体部分的结构刚度，应对高转速工况下的往复惯性力冲击。

　　从润滑系统的设计来看，这款机型没有采用传统内燃机常见的飞溅润滑结构，而是匹配了独立的电动泵强制润滑回路，润滑油通过电动泵建立稳定压力，直接输送到曲轴主轴颈、连杆轴颈、活塞销以及缸套内壁这些高摩擦副位置，相比飞溅润滑，这种设计能在发动机启动瞬间就建立足够的润滑压力，避免冷启动阶段的干摩擦损耗，同时在大倾角运行的场景下——比如航模做特技机动、小型载具在非平整路面倾斜行驶时，也能保证各个摩擦面持续获得润滑油供给，不会因为油面倾斜导致润滑中断，这一点对于非固定安装的小型动力单元来说尤为关键。

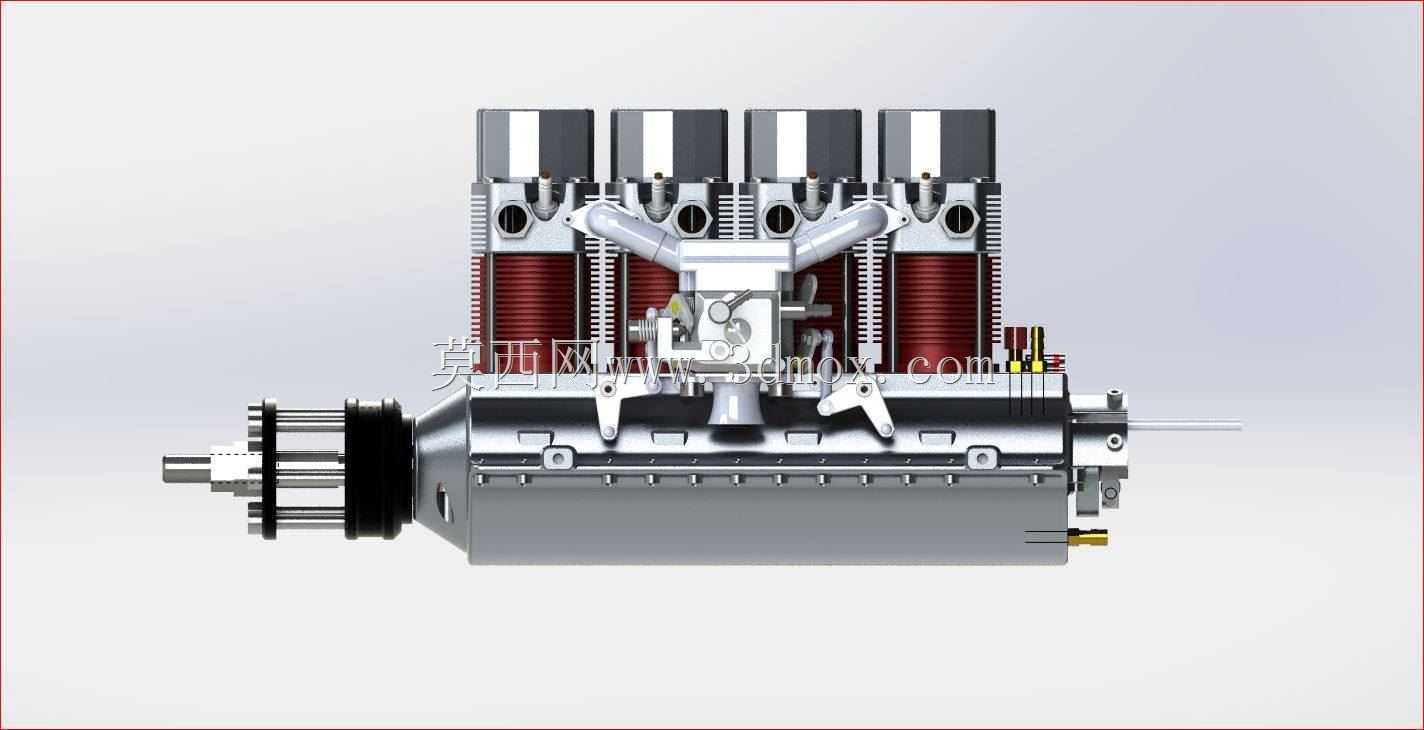

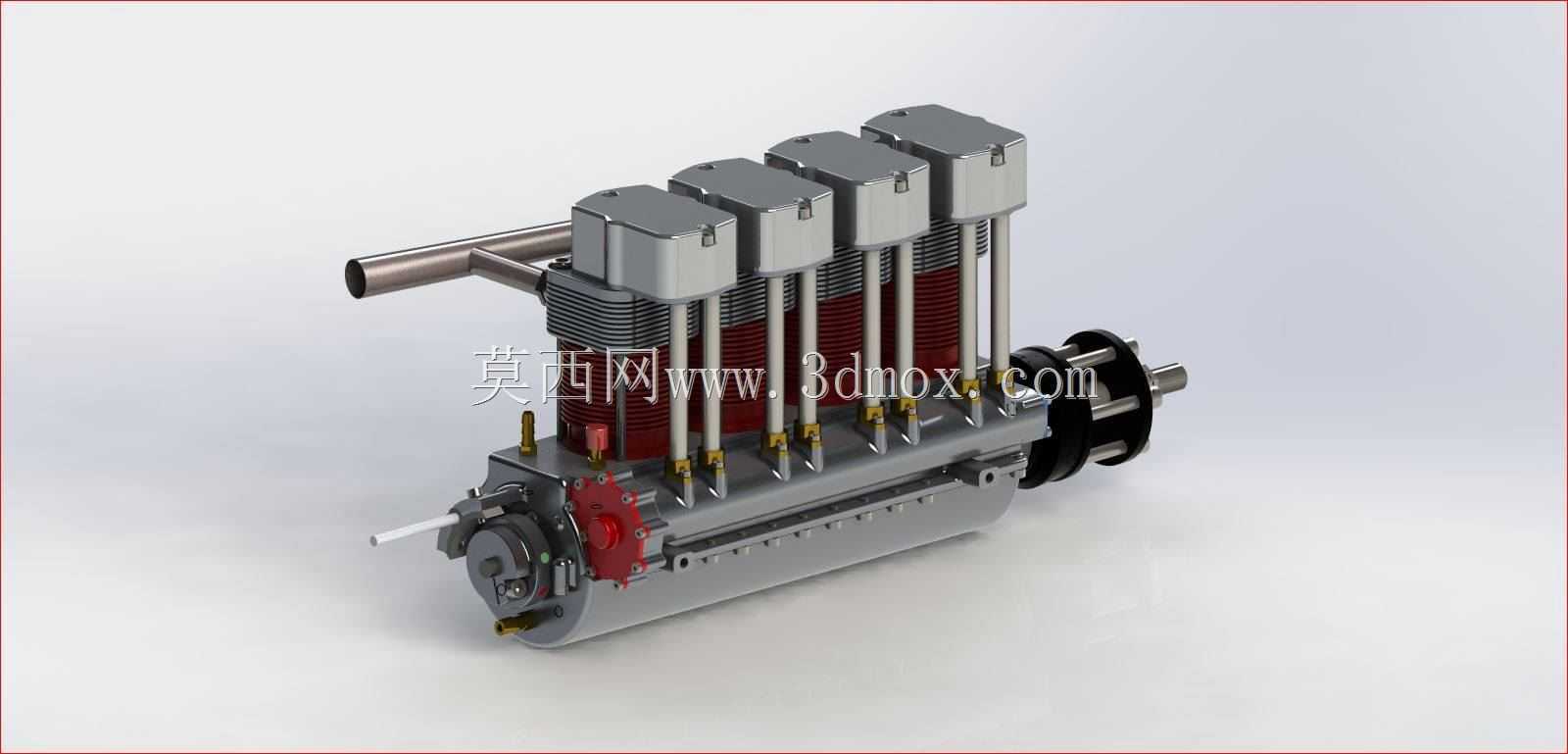

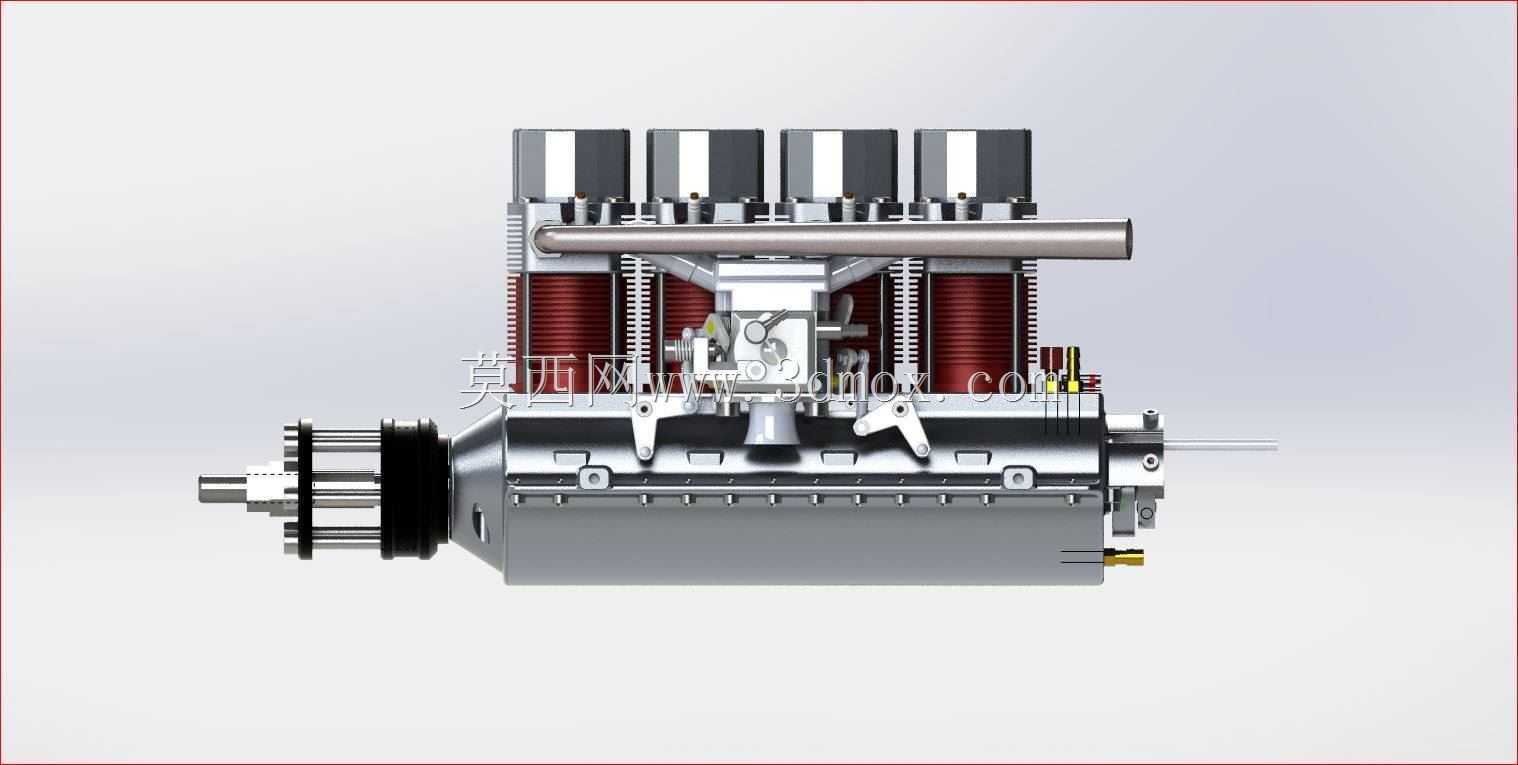

　　外形尺寸与安装边界的设定上，这款机型的曲轴输出端采用了标准化的法兰连接结构，输出轴的轴径、键槽尺寸都匹配小型动力配套的通用安装规格，安装脚位沿曲轴箱底部对称布置，孔位公差控制在±0.05mm范围内，能直接适配多数小型载具、动力实验台架的安装基面，不需要额外做转接支架的二次加工。整机的进气端布置在缸盖侧上方，排气接口采用侧置式快插结构，方便外接排气回路，点火线路沿缸体侧面的走线槽规整排布，避免运动部件与线路产生干涉，同时也减少了高温缸体对线路的热辐射影响。

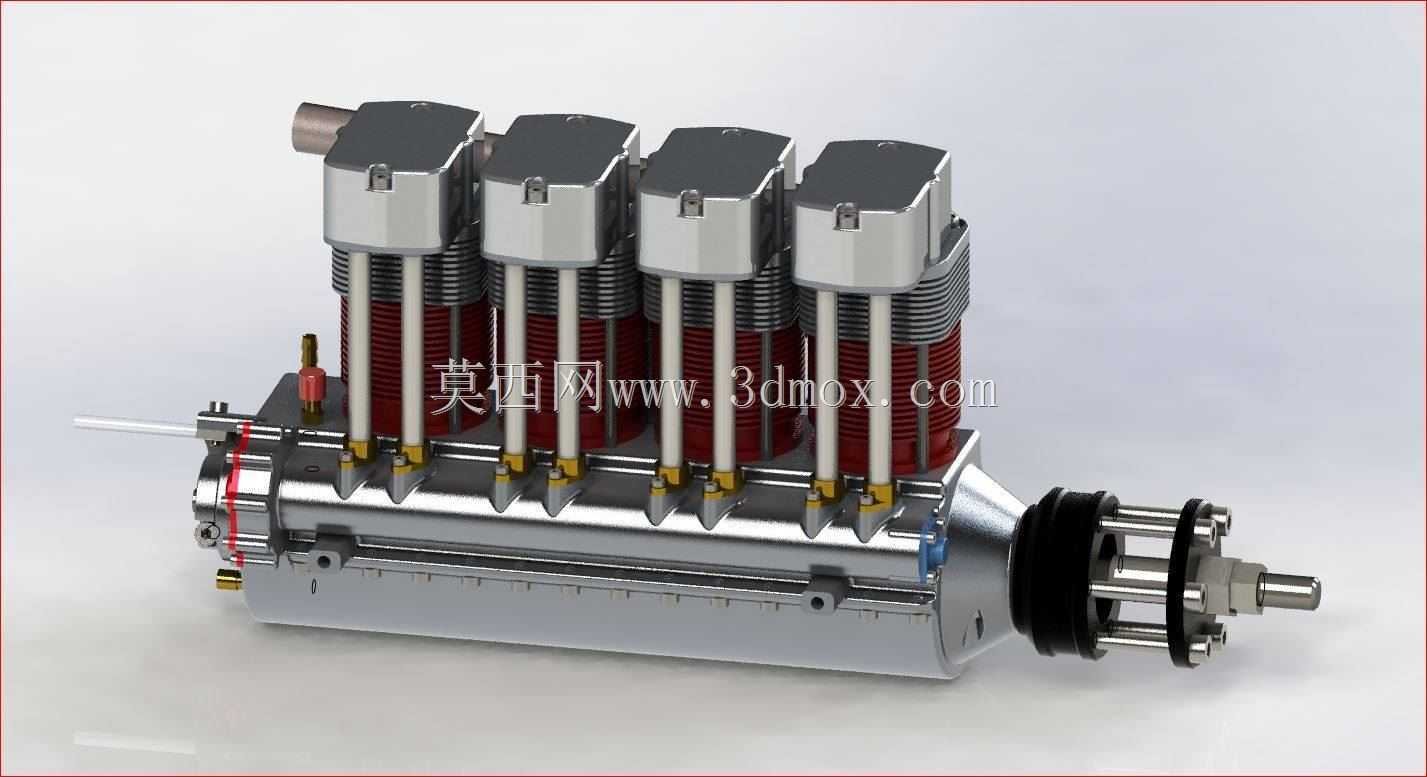

　　在功能特性层面，四缸直列的布局能让曲轴每旋转720度就有四个气缸依次完成做功冲程，动力输出的平顺性远优于单缸、双缸同排量机型，运转时的振动幅度更小，不需要额外加装大质量的平衡块就能保证运行稳定性，这对于搭载在对振动敏感的小型设备上非常友好，能减少振动对设备上其他精密元件的影响。缸体部分的散热结构采用了外露式散热鳍片设计，配合自然风冷就能满足持续运行的散热需求，不需要额外加装水冷管路、散热器等附属部件，进一步压缩了整机的体积与重量，让整个动力单元的集成度更高。

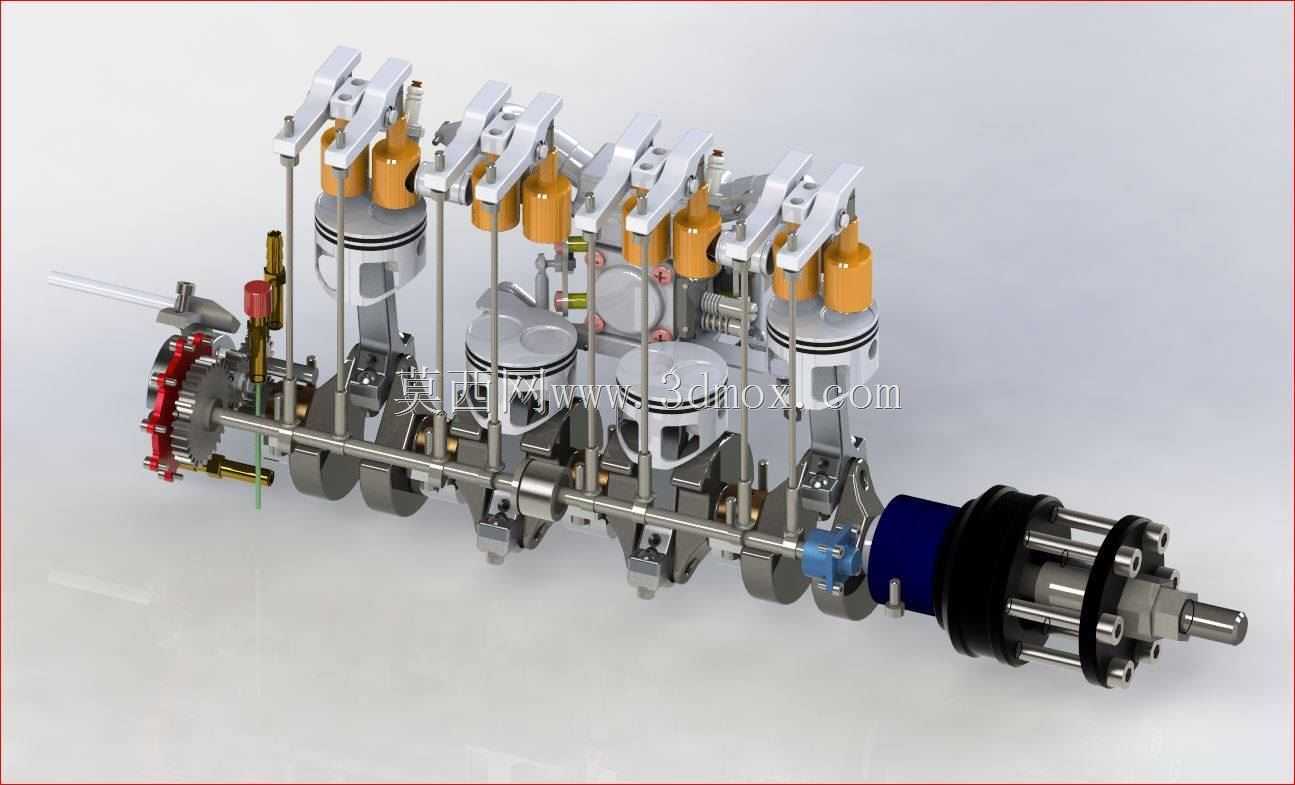

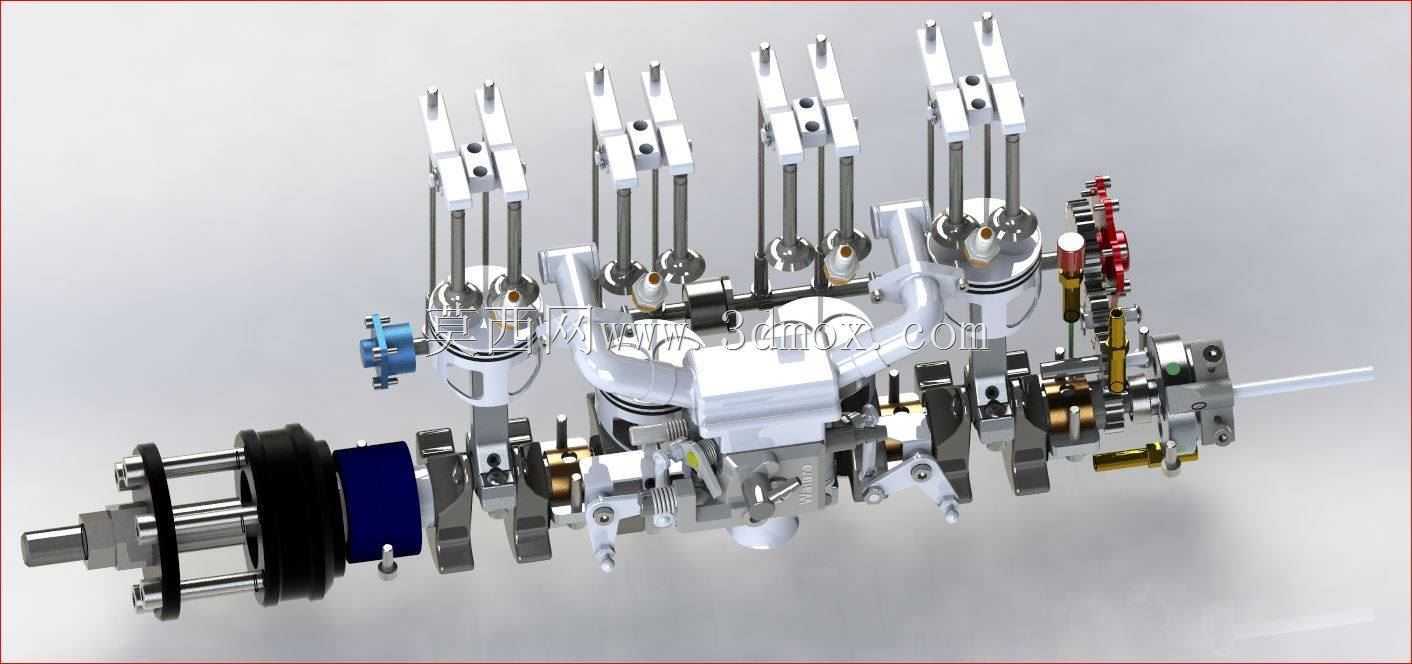

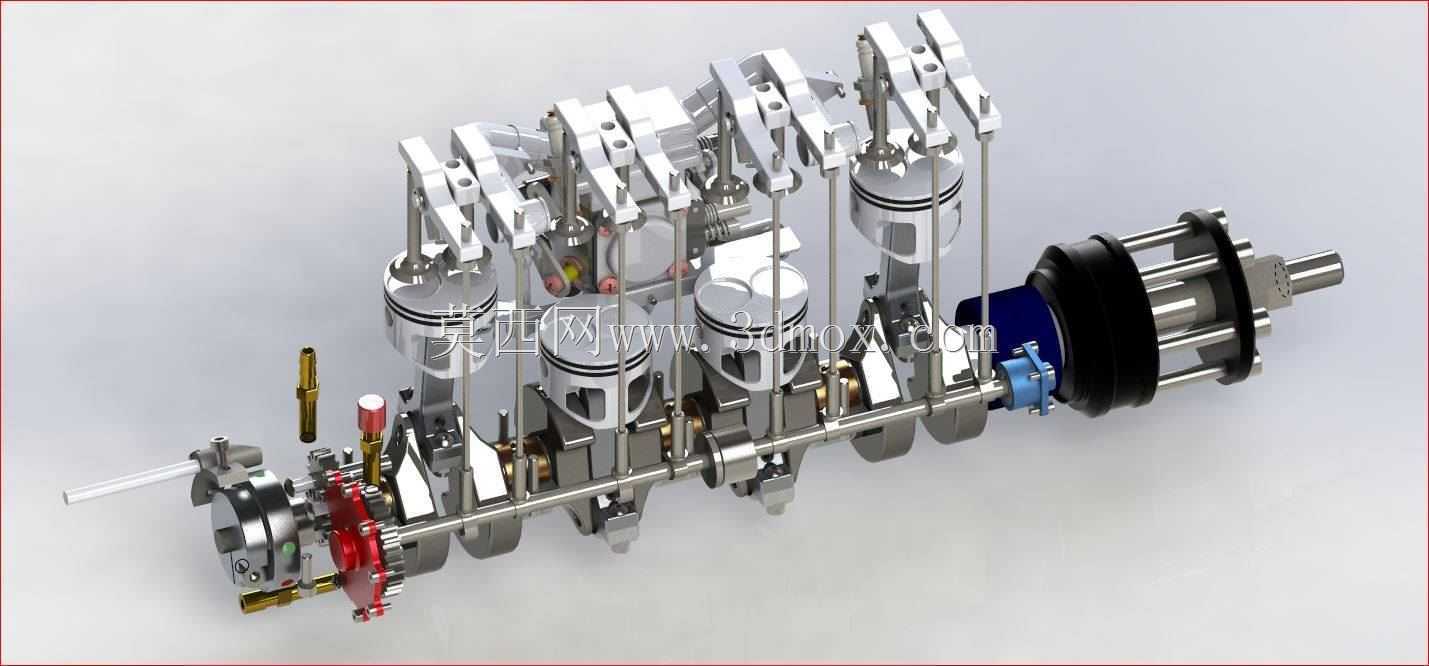

　　从结构设计的细节来看，活塞与连杆的连接采用全浮式活塞销结构，活塞销两端用卡簧限位，能在工作过程中自由转动，让活塞销的磨损更加均匀，延长部件的使用寿命。曲轴采用整体式锻造结构，四个曲柄销错开90度布置，平衡了一阶与二阶往复惯性力，曲轴两端的支撑轴承采用高精度深沟球轴承，既保证了曲轴的回转精度，也降低了运转时的摩擦阻力。缸盖部分的进排气门采用顶置式布置，配气机构的传动结构隐藏在曲轴箱前端的盖体内，通过齿轮传动直接驱动凸轮轴，传动比精准，也避免了皮带传动长期使用后松弛跳齿的问题，减少了后期维护的频次。

　　实际选型适配时，需要注意这款动力单元的进气阻力、排气背压的匹配阈值，外接进气空滤的流通阻力不能超过设计限值，否则会导致充气效率下降，影响动力输出；排气回路的背压过高也会导致废气排出不畅，出现运转无力、缸体积碳的问题。另外强制润滑的电动泵供电需要匹配整机的供电电压，在电路设计时要预留润滑泵的预工作逻辑，在启动电机带动曲轴转动前3秒就启动润滑泵，让润滑油先充满各个润滑油路，再启动发动机，最大化降低启动阶段的部件磨损。整机的重量分布沿曲轴轴向基本均匀，安装时要保证曲轴轴线与被驱动部件的输入轴轴线同轴度误差在允许范围内，避免出现额外的径向载荷，加速轴承与轴封的磨损。
